激光幾何測量系統船廠用

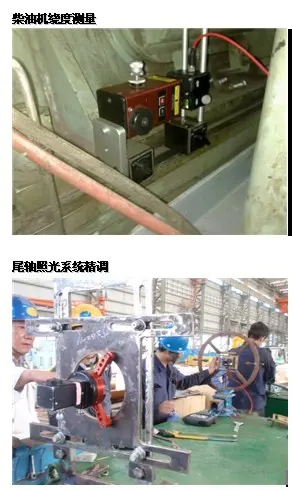

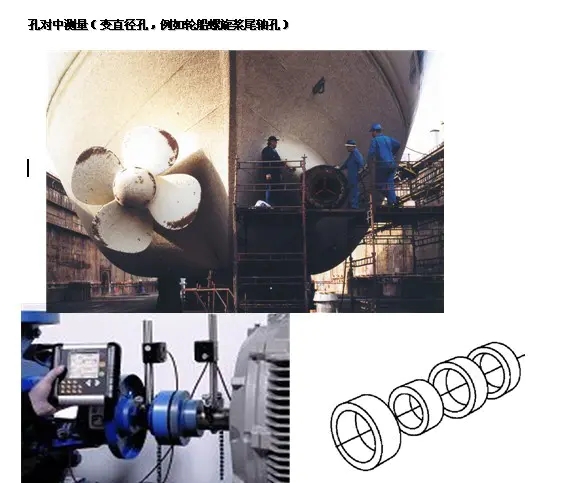

激光幾何測量系統船廠簡介： 激光幾何測量系統船廠由寧波森泉科技有限公司158 6951 8843現貨銷售，機座平面度測量，克輪吊法蘭平面度測量，直角測量，艉軸管同心度測量，輪船螺旋槳艉軸孔對中測量，法蘭鉛垂線測量。 顯示的分辨率為0.001毫米 測量距離：40 m。 增加配件可擴展更多測量 IP67的設計。 提高機器的可靠性和生產率，有效保證的生產效率 提高密封性，減少潤滑油泄漏，降低潤滑油消 減少摩擦，降低能耗 利用潤滑劑，降低機械過熱和二次損壞的風險 軸承和密封件壽命延長，減少零件更換的機率 節省能源，減少停機檢修時間 3D立體操作介面，操作簡單方便 船廠用幾何測量系統 easy-laser E980 瑞典 Damalini AB公司制造的 easy-laser?激光幾何測量系統, 功能： 1. 直線度 2. 柴油機繞度 3. 尾軸孔同心度 4. 軸系對中 5.法蘭平面度，機座平面度，克輪吊平面度，直角測量。 6. 尾孔的圓度測量 7. 尾管調整 一．基本技術參數 1.1. 系統： 1.1.1. 數據傳輸：EASY-LINKTM PC軟件 1.1.2. 測量距離：0～20米(軸對中)，0～40米（直線度、平面度、鉛垂線、 孔對中測量） 1.1.3. 相對濕度：10－95％ 1.1.4. 大顯示誤差：顯示值的1% ±1digit（顯示值的1％±后1位） 1.2. 顯示器： 顯示形式：背光點陣液晶屏幕 顯示尺寸：73×73mm 顯示分辨率（可調）： 0.1,0.01,0.001mm, 5，0.5，0.005mils/thou 大顯示誤差：±1%+1位 電池：4×1.5VR14(C)，四節二號電池 電池使用時間：開機操作48小時 輸出接口：RS232，可接PC或打印機 鍵盤：薄膜數字多功能鍵 存儲：可存儲1000個測量數據 設置：測量時間，對比度和單位 外殼材料：氧化鋁 尺寸：180×180×45mm 重量：1.25kg 顯示器含全部31個測量程序： ?水平機械對中 [軸對中] ?軟腳測量 [軸對中] ?Easy-Turn [軸對中,只需轉過2個20度即可測量] ?垂直機械對中 [軸對中] ?測量值 [軸對中] ?偏移值和角度 ?機組對中 [軸對中] ?熱膨脹值補償 [軸對中] ?直線度測量 ?平面度測量 ?平行度測量 ?直角測量 ?孔對中測量 ?半孔對中測量 [用于汽輪機隔板找正] ?鉛垂線 ?法蘭 [平面度] ?心軸方向測量 ?數字式BTA 另有4個專門針對中國人使用習慣開發的測量程序 ?平行度測量＋ ?直線度測量＋ ?孔對中測量＋ ?半孔對中測量＋ 1.3. 軸測量單元（用于軸對中測量）：（S,M各一個） 1.3.1. 制作材料：氧化鋁 1.3.2. 激光類型：半導體激光器 1.3.3. 激光波長：635－670nm，紅色可見光 1.3.4. 激光等級：2級 1.3.5. 激光輸出功率：<1mW 1.3.6. 精度：0.001mm 1.3.7. 探測儀窗口尺寸：18×18mm 1.3.8. 水平儀精度：0.50 1.3.9. 內置傾角計：電子傾角儀，精度0.10 1.3.10. 保護：不受環境光影響 1.3.11. 尺寸：W×H×D 60×60×50mm 1.3.12. 重量：198g 1.4. 雙軸測量單元D5―――可以同時顯示x，y兩個方向測量值（用于直線度、平面度、鉛垂線、孔對中測量）： 1.4.1. 制作材料：氧化鋁 1.4.2. 精度：0.001mm 1.4.3. 探測儀窗口尺寸：18×18mm 1.4.4. 水平儀精度：0.50 1.4.5. 內置傾角計：電子傾角儀，精度0.1° 1.4.6. 保護：不受環境光影響 1.4.7. 尺寸：W×H×D 60×60×50mm 1.4.8. 重量：198g 1.5. D75孔對中測量系統激光發射儀： 1.5.1. 制作材料：氧化鋁 1.5.2. 激光類型：半導體激光器 1.5.3. 激光波長：635－670nm，紅色可見光 1.5.4. 激光等級：2級 1.5.5. 激光輸出功率：<1mW 1.5.6. 激光束直徑：6mm 1.5.7. 測量距離：0～40米 1.5.8. 尺寸：W×H×D 60×60×120mm 1.5.9. 重量：700g 1.6. 孔對中測量安裝附件： 1.6.1. 制作材料：氧化鋁 1.6.2. D75激光發射儀安裝附件：帶調整Hub，適用范圍內∮350-∮1000mm標準，可根據用戶要求繼續升級。 1.6.3. 自定心安裝附件：360度旋轉的自定心支架，標準測量范圍∮350－∮1000mm,可根據用戶要求繼續升級 機器設備的精準對中，可減少生產時的故障風險
