考世美旋轉夾緊器KOSMEK高能力氣動旋轉式夾緊器焊接型WHG

高能力氣動旋轉式夾緊器焊接型WHG

產品名稱:高能力氣動旋轉式夾緊器焊接ZY型WHG[內置倍力機構]

型號: WHG

動作方式: 復動

壓力范圍: 0.2～0.5MPa

夾緊/釋放方式:氣壓夾緊/氣壓釋放

簡單介紹：

具有防焊接飛濺功能的高能力氣動旋轉式夾緊器。對柱塞表面做了特殊防護處理。

采用3重防護構造，防止YWqin入本體內部、

（2020年8月：Z新追加了更小規格WHE0450）

特長：

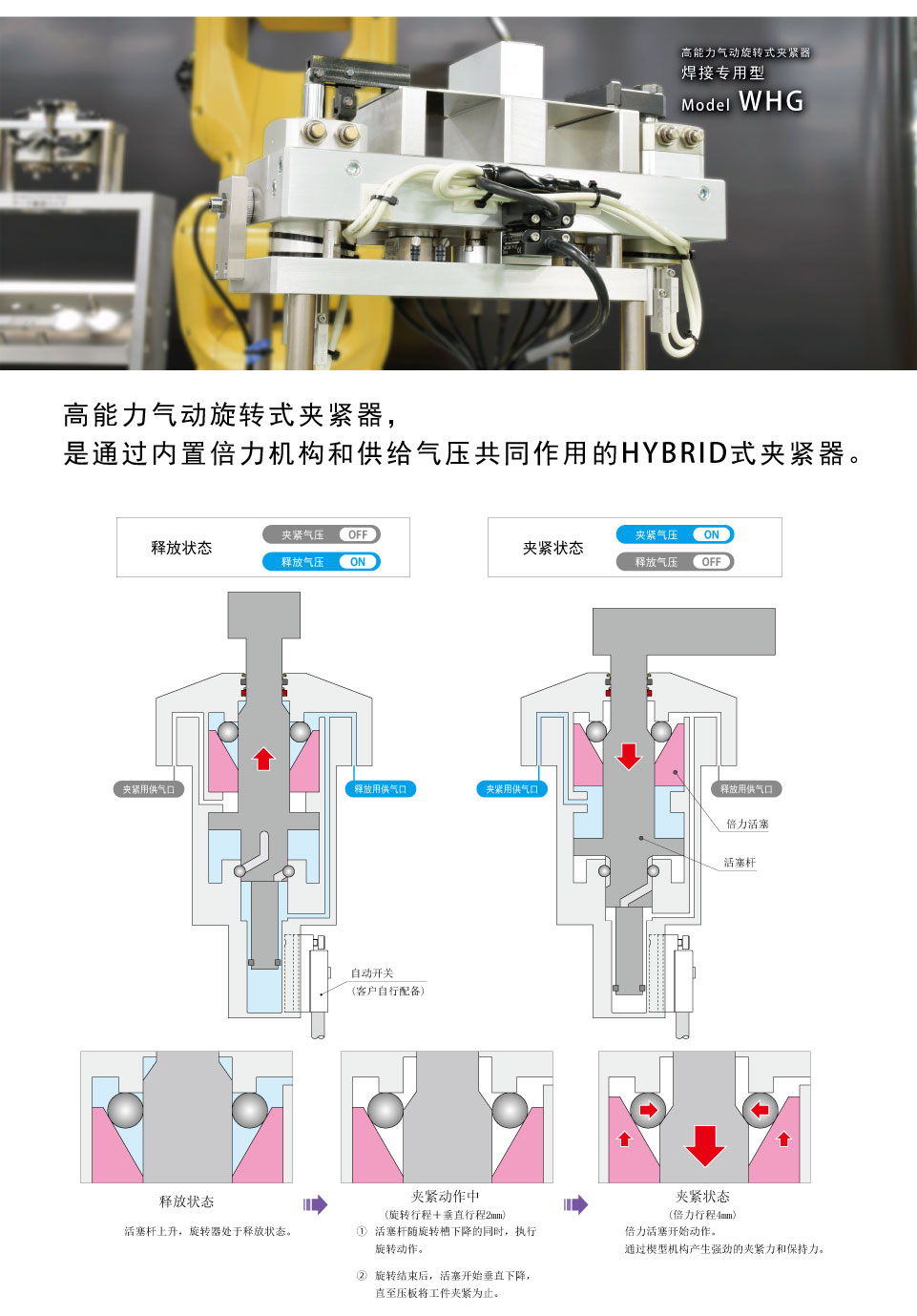

高能力氣動旋轉式夾緊器，

是通過內置倍力機構和供給氣壓共同作用的HYBRID式夾緊器。

釋放狀態     釋放用氣壓 ON                夾緊狀態       夾緊用氣壓 ON

釋放狀態                        夾緊動作中                       夾緊狀態

                             （旋轉行程+垂直行程2mm）        （倍力行程4mm）

活塞桿上升，旋轉器      ①活塞桿隨旋轉槽下降的同時，執行旋轉動作   倍力活塞桿開始動作

處于釋放狀態            ②旋轉結束后，活塞開始垂直下降       通過楔形機構產生QJIN的夾緊力和保持力

                           直至壓板將工件夾緊為止。

無液壓化                                    保持力

以與油壓夾緊器的能力相P美的氣動高能力系列夾緊器。           通過比夾緊力更Q大的保持力來承受反作用力，可將夾緊力控制在Z低限度

高能力氣動夾緊器系列，能實現工裝夾具系統的無液壓化     減少工作的夾緊變形，因于內置倍力機構機械自鎖的保持力，Z大可達夾緊力的3倍

                                         通過保持力來承受反作用力            反作用力（焊接形變）

高耐JIU性  采用3重防護構造，防止YWQINRU本體內部

柱塞的特殊表面處理：   對柱塞進行了特殊表面處理，使焊接飛濺物不易熔散。

適合高速動作且具有高耐JIU性的旋轉機構

將本公司QJIN液壓式夾緊機構用于氣動夾緊器！

通過旋轉導向槽3根+鋼球擋環，實現了快速旋轉。

（憑借其高剛性，還能適用于加長型壓板。）

節省空間 與同尺寸的普通氣動夾緊器相比較，能發輝約3倍的夾緊力。

            本體外徑尺寸變小，可實現夾具設計的緊湊化。

節能：是一款在低氣壓下也能輸出QD夾緊力的節能式夾緊器

GAO品Z：即使在微弱的夾緊力下（為防止工件夾緊變形）。

        也可通過QJIN的保持力承受較大負載。

輕量化：通過高能力氣動夾緊器實現夾具輕量化，可以減輕變位機的負載。

高JING度：夾緊位置重復JING度高，讓高JING度的夾緊變?yōu)榭赡堋A緊位置重復JING度：±0.75°

動作確REN：可通過傳感器進行動作確REN，所以在自動化設備里，也可以安心使用。
