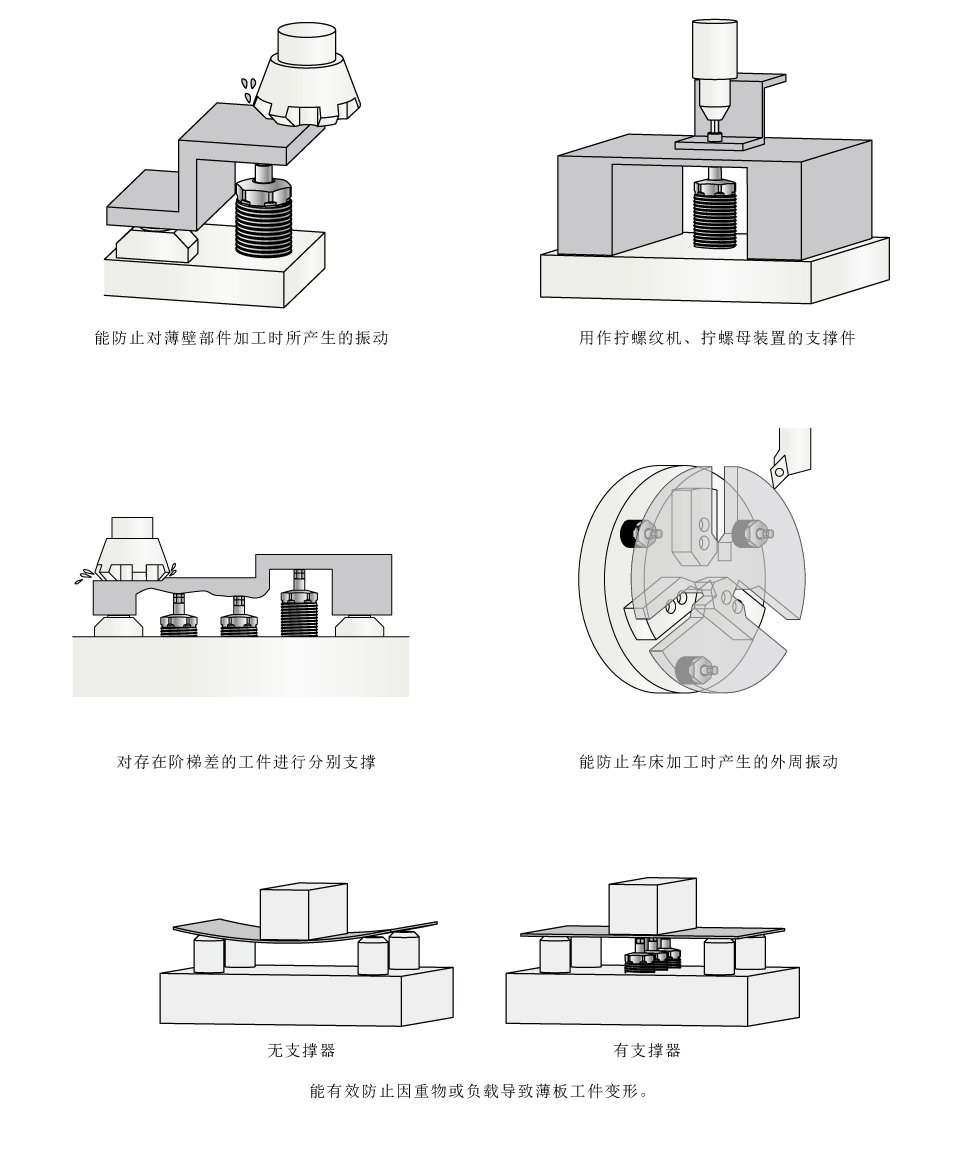

高能力氣動支撐器WNC 產品名稱:高能力氣動支撐器WNC 型號: WNC 動作方式: 單動 壓力范圍: 0.25～0.7MPa 夾緊/釋放方式:氣壓夾緊/彈簧釋放 簡單介紹： 具備可替換液壓支撐器的QJ 的支撐力 支撐器能有效防止在加工工件時產生的振動，以及夾緊時產生的變形。 高能力氣動支撐WNC組合 序號 產品名稱 型號 動作方式 簡述 1 氣壓上升型 WNC 供給氣壓使柱塞上升 2 彈簧上升型 WNC-E 內部彈簧的作用使柱塞處于頂出狀態工件的自重使柱塞下降 3 氣壓上升長行程型 WNC-Q 行程比標準氣壓上升型支撐器更長的加長行程型支撐器 4 氣壓上升型空氣傳感器連接型 WNC-M 通過使用空氣傳感器可進行柱塞的動作確認， 與該產品WNC相關的推薦產品 序號 產品名稱 型號 動作方式 壓力范圍 釋放方式 1 法蘭型螺母 DZ-C 附件 2 外配管式安裝座 WNZ-SQ 附件 3 外配管式安裝座 DZ-R 附件 4 外配管式安裝座 LZ-S 附件 特長： 支撐器能有效防止在加工工件時產生的振動，以及夾緊時產生的變形 <無：支撐> 載荷下 振動 變形 <有：支撐> 載荷 支撐 無變形 QJ 的支撐力和順暢的動作 與傳統的套筒方式不同，1996年本公司研發、SJSC的筒夾方式因其[楔形效果]而獲得Z大的抱緊力。 而且還通過擴大筒夾與柱塞的問題，從而實現了動作的流暢性。 （工件接觸力僅僅是非常弱小的柱塞彈簧力。） 動作原理： QIYA上升型 氣壓：OFF 氣壓：ON (升壓過程中) 氣壓：ON（升壓結束） 柱塞下降 供給氣壓，柱塞上升，與工件接觸后（在任意 小活塞到達上升端后，空氣流入筒夾的外周 位置）停止。 經由內部零部件的相互作用，筒夾抱緊柱塞。 ※工件承受的負載僅僅是柱塞彈簧力。柱塞彈簧 筒夾抱緊柱塞后，即使下壓柱塞，柱塞也不會下降 力超過工件重量時，有可能將工件頂上去。 彈簧上升型 氣壓：OFF 氣壓：OFF 氣壓：ON（升壓結束） 放上工件，柱塞就會因工件的重量而下降 空氣在本體內部升壓，筒夾會經由內部零部件的相互 直至觸及著座（另行設置）。 作用抱緊柱塞。筒夾抱緊柱塞后，即使下壓柱塞， ※工件承受的負載僅僅是柱塞彈簧力，柱塞彈簧 柱塞也不會下降。 彈簧力超過工件重量時，有可能導致工件無法以 自重下降至著座面。 使用范例 能防止對薄壁部件時所產生的振動 用作擰螺紋機、擰螺母裝置的支撐件 對存在階梯差的工件進行分別支撐 能防止車床加工時產生的外周運動 能有效防止因重物或負載導致薄板工件變形。
