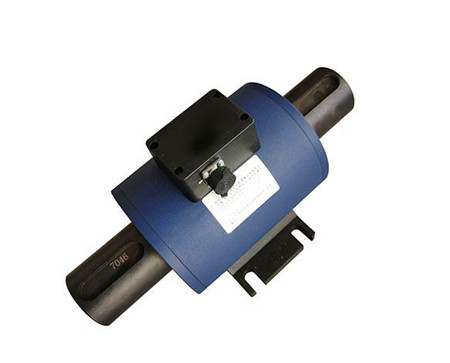

大量程高精度軸式WY WY-N101(0-50Nm)型 轉速扭矩傳感器 旋轉扭矩傳感器

特點：精度高，穩定性好；體積小，重量輕，易于安裝；不需反復調零即可連續傳遞正反轉扭矩信號； 沒有集流環等磨損件，可以高轉速長時間運行；抗干擾性強；可任意位置,任意方向安裝; 一、WY-N101(0-50Nm)系列扭矩傳感器應用范圍 1. 傳遞電動機、內燃機等旋轉動力設備的輸出扭矩及功率。 2. 傳遞發電機、風機、泵、攪拌機、減速器、變速器、螺旋槳、鉆探機械等設備的負載扭矩及輸入功率。 3. 傳遞各種機械加工中心、自動機床工作過程中的扭矩。 4. 傳遞各種旋轉動力設備系統所產生的扭矩及效率。 5．可用于輸出旋轉扭矩力的應用場景和設備。 二、WY-N101(0-50Nm)扭矩傳感器技術指標 1.工作范圍：0.5Ｎ·m-50Ｎ·m（大量程可以定做） 2.精 度：０.5%（Ｆ·Ｓ） 3.環境溫度：０℃-５0℃ 4.頻率響應：100 μs 5.輸出信號: 零 扭 矩: 10 KHZ 正向滿量程: 15 KHZ 反向滿量程:5 KHZ 實際輸出依用戶需求，可增加數模轉換模塊，扭矩力值輸出號為4-20mA 12mA±8mA(正反扭矩） 0-10V ±5 ±10V 或數字通訊 RS485 8.輸出電平 ： 0-12v 負載電流<10mA 9.信號插座 : (1)0V. (2)+15V. (3)-15V. (4)轉速信號 ．(5)扭矩信號. 三、WY-N101(0-50Nm)信號處理 1:直接將扭矩頻率信號送給計算機或PLC進行處理； 2: 將扭矩頻率信號進行F-V轉換成模擬信號（變送器外供24V，可輸出0-5V 0-10V 4-20mA)送進數據處理器；或配數字通訊變送器，標準MODBUS RS485通訊并配有電腦采集軟件（帶曲線，數顯，存儲功能） 3:將扭矩頻率信號連接配套的扭矩轉速儀表上，，實時顯示扭矩與轉速值、扭矩報警值、扭矩值、輸出輸入功率值。配套的扭矩轉速功率儀表，出廠與扭矩傳感器配套標定。 四、定貨須知： 1．本系列扭矩傳感器可以根據用戶要求設計成多種非標準結構，以適應各種特殊場合的使用。 2．本系列傳感器的性能由于在不斷改進提高，因此本說明書中所列的外形尺寸僅供參考，請用戶在定購時與本公司核實所需型號及規格的準確尺寸。 威源自動化產品聯系： 威先生?18956009107?? 琪女士 18056860780 威源自動化產品聯系：QQ:2192935243 微信號：wycgq888
