廬陵華科干式變壓器溫控儀接線原理醴陵華科電子廠介紹

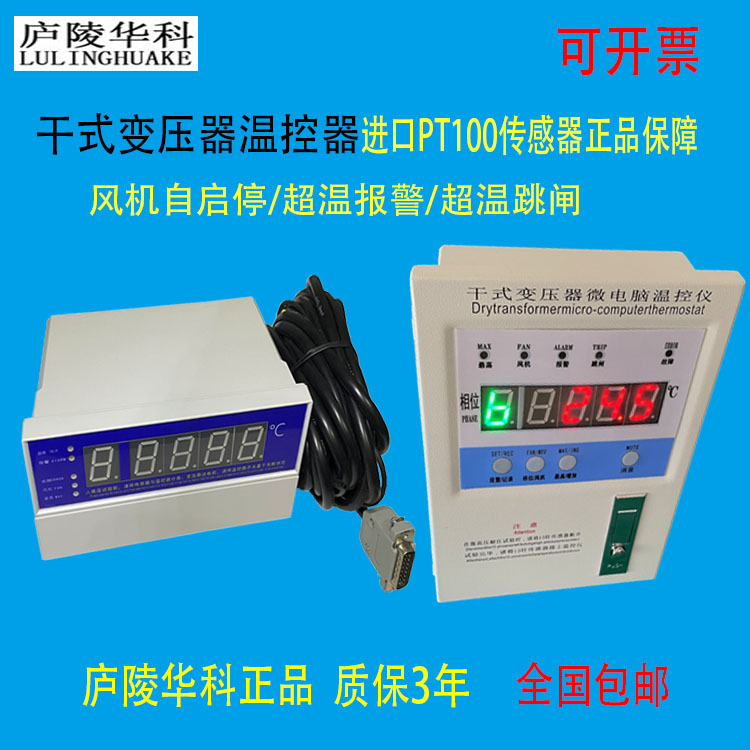

廬陵華科干式變壓器溫控儀接線原理醴陵華科電子廠介紹 HK-BWD系列干式變壓器電腦溫控器是我公司為風冷干式電力變壓器可靠運行而設計的新一代多功能型微電腦溫控儀。利用預埋在干式電力變壓器三相（或鐵芯）繞組線包中的三只（四只）PT100熱鉑電阻來檢測干式電力變壓器線包的溫升，并根據溫升自動控制冷卻風機的啟停、超溫報警直至超高溫跳閘以保證干式電力變壓器的穩定運行。由于采用目前RISC單片計算機并結合的I2C存儲與調整技術，根據JB/T7631標準設計而成，使得溫控器具有結構簡單，運行可靠，抗干擾能力的特點。同時溫控器還具有“黑匣子”功能，可記錄停電三或四個繞組包的溫度及本機的工作狀態。 干式變壓器溫控儀技術參數 1測溫范圍： -30℃－200℃　　　　　　　　　　 2測溫精度： 0.5% FS±１個字 3 分辨率： 0.1℃ 4 工作電壓：AC176Ｖ～AC242Ｖ( 50~60Hz )可定制AC380V　　 5 功耗： 5VA 6 風機繼電器觸點容量：10A/220VAC 7 報警、跳閘、故障繼電器觸點容量：10A/220VAC
