MPO/MTP光纖配線架（箱）,是應用于大型數據中心機房MDF，IDF布線區域光纖主干連接及配線單元管理等需要高密度集成的光纖線路環境，實現FTTX及40/100G SFP等收發光模塊連接。安裝于19英寸機架及機柜中，可配置MPO/MTP預端接模塊盒或和MPO/MTP適配器前面板。

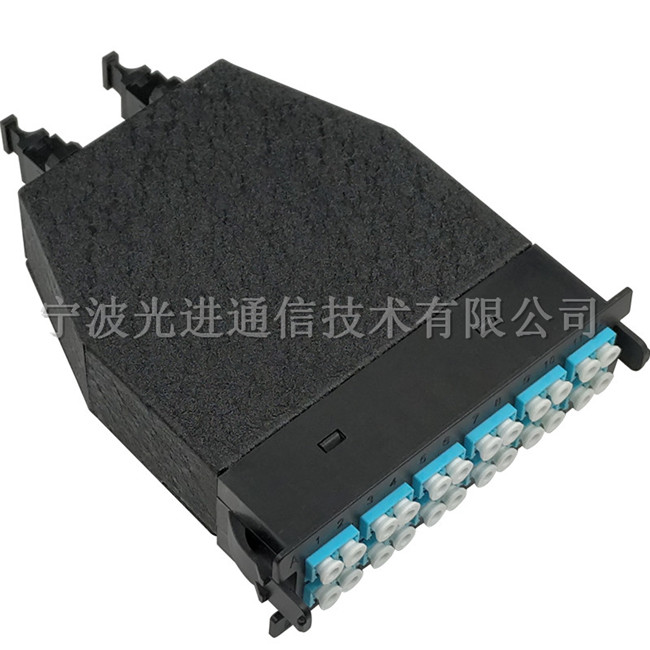

MPO/MTP-LC預端接模塊盒，主要是將主干光纜終端的12芯MPO連接器分支為雙芯的常規連接器。具體特征為模塊盒前端是LC適配器（法蘭）端口，一般使用12個雙工或6個四聯適配器，背部安裝兩個MPO或MTP適配器。模塊盒中為轉接跳纖，直接將前面板LC雙工適配器（法蘭）與背部MPO或MTP適配器連接成為一體。每個單獨的MPO/MTP-LC預端接模塊盒放置于光纖配線架中，共同組成完整的MPO/MTP-LC光纖配線架（箱）。

MPO高密度光纖配線架|MPO預端模塊|MPO光纖配線架|MPO光纖分線盒盒|MPO模塊插盒|MPO光纖跳線|MPO光纖連接器|MPO光纖適配器|MPO-MPO主干光纜|MPO- LC/ SC /FC扇形分支主干光纜|數據中心MPO高密度光纖預連接系統生產基地！

產品特點：

1、 將12芯MPO/MTP連接器分支轉換到LC雙工連接器；

2、光纖進纜口：若干。

3、前面板裝配LC適配器，后面板裝配MPO/MTP適配器；

4、MPO-1U 光纖配線架（箱）可安裝4個MPO或MTP預端接盒，預端接盒安裝雙工LC適配器可實現傳輸光纖芯數96芯。

5、 MPO 3U光纖配線架（箱）可安裝12個MPO或MTP預端接盒，預端接盒安裝雙工LC適配器實現傳輸光纖芯數達288芯。

6、所有端口前端均有標示，容易辨認查找。

7、 MPO/MTP-LC模塊盒采用進口鎖扣，條形適配器面板。

9、 抽拉式結構可自由拉出便于操作，密封性能好以利防塵。

光纖類型：單模、萬兆多模

回波損耗：APC≥60dB UPC≥50dB

抗拉強度：≥120N(0.9mm光纜除外)

存儲溫度：-35℃----- 75℃

光纖彎曲半徑：≥40mm

MDF音頻總配線架MDF防雷器

『光進通信』JPX01系列總配線架|HPX系列音頻配線架 MDF（音頻配線）產品用于局內交換設備與局外線路的接口，借助于配線可以方便進行用戶線路與交換設備之間的連接，具有連接內、外線跳線、對用戶線路過壓過流防護、故障告警、用戶線路測試等功能。 MDF(Main Distribution frame)總配配線架（100回線接線排）,（128回線測試接線排）,對用戶電纜和程控交換機之間起到連接,調線,保護等作用?！痉稀稑?biāo)準 YDT 1713-2007總線配架(MDF)》YD/T1712-2007《中小型電信機房環境要求》YD/T754-19955《通信機房靜電防護通則》YD/T5003-2005《電信房屋設計規范》YD/T1624-2007《通信用室外機房》YD5098-2005《通信局（站）防雷與接地工程設計規范》】一體化機房等產品及其施工維護;通信電源維護包括提供鉛酸蓄電池,低壓配電設備,防雷設備及其維護。生產經營的通信產品。

技術特點：

性：完善可靠的過壓、過流保護功能；塑料件均采用阻燃塑料，達到國際FV-0級和UL94-V0級阻燃標準；

雙層雙卡口、卡口鍍金，三點式卡接（IDC）技術使卡接耐力，并增強了導線卡接時的氣密性；

適應性：高密度的橫、直排模塊減小了體積，增大了操作空間，尤其適合MDF改造；

管理性：模塊化結構，組件化架體、不需打孔安裝，所有測試操作、告警等均正面操作，并可并架擴容或背靠背安置，節省機房空間。

技術指標：

1. 環境要求：

1) 工作溫度： -5℃～+40℃

2) 貯存溫度: -25℃～55℃

3) 工作相對濕度: ≤85%（+30℃）

4) 貯存相對濕度: ≤75%

5) 大氣壓力： 70KPa～106Kpa

2. 設備機架：

1) 機架高度：2000mm、2200mm、2600mm

2) 機架材料：鋁型材

3) 操作方式：全正面操作

4) 機框顏色：電信灰

5) 接地方式：銅條

6) 絕緣電阻：>1000MΩ（500VDC）

7) 耐電壓 ： ≥1000V（50HzAC）/min

3. 模塊指標：

1) 結構尺寸：

橫排：118（H）×240（W）×12.0（D）；

直排：185（H）×118（W）×102（D）

2) 導線材料：單股塑料絕緣導線；

3) 芯線直徑： 0.4-0.6mm；

4) 大外徑（包括絕緣層在內）：≤1.4mm

5) 單根導線沿槽口垂直方向的拉脫力：≥25N；

6) 保-安器與接線排端子片間的接觸壓力：f＞50g

7) 卡接壽命：＞200次

4. 保-安單元：

1) 直流擊穿電壓Udc=230（+30/-40）V；

2) 脈沖擊穿電壓Umax≤800V(1000V/μs電壓上升率時)；

3) 耐雷電沖擊能力：能通過下面的模擬雷擊試驗。在脈沖電壓4KV，電壓波形10/700μs試驗次數10次間隔 1分鐘相鄰兩次電壓極性相反沖擊下，能正常工作；

4) 耐電力線感應（長線路）能力：在電壓Uac（max）=600Vr.m.s f=50HZ持續時間500ms試驗5次，間隔1分鐘條件下，能正常工作；

5) 耐電力線碰觸能力：在電壓Uac（max）=220Vr.m.s f=50HZ持續時間15分鐘條件下，不起火、不燃燒；失效保護（FS）功能：按YD/T 694-1999的6.26規定，放電回路中的a線或b線在15秒內接地,并輸出告警信號；

6) 常溫電阻＜20Ω，a、b線差＜1.5Ω；

7) 過電流防護功能：不動作電流100mA，1小時不動作（測試電壓直流60V，環境溫度+40℃）。；

雙層折疊式卡接,表面鍍金,不氧化,電氣性能優良,使用壽命比單層長；

卡入導線與間有四個接觸點,氣密區大于 75%,抗拉脫力大于 28N；

成端接觸電阻≤0.8mΩ ,高低溫,溫度變化,濕熱,振動實驗后接觸電阻增值≤0.6 mΩ ；

適用導線：單股塑料絕緣導線,芯線直徑為 0.32~0.6mm,大外徑（包括絕緣層在內）不超過 1.4mm

卡接壽命：大于 200 次

主要特點：高密度,大容量每直列 2600mm 高,容量達 1200 線,2200mm 高,容量達 1000 線,密度比同行當前常用產品提高46%；同時利用直排寬度小的特點,適用于 200mm 的特殊場合；

保護：完善可靠的過電流,過電壓保護功能,特制四級聲光,便于故障查找和維護；

技術：雙層折疊式卡接,表面鍍金,不氧化,電氣性能優良,使用壽命比單層長；

操作維護方便：內線,外線成端,所有測試操作,系統的觀察和故障排除均在正面,某線路的維護及測試不影響其他線路；具有足夠的走纜布線空間,便于操作維護；

標示清晰：直排,橫排均有明確的線對標示；

結構靈活：全模塊化設計,可根據各形狀機房靈活組合,充分利用機房的空間,便于安裝和擴容；

特制機架：架體采用特殊鋁合金型材組件結構,整架無一安裝孔,可靈活定位,安裝方便,結構可靠
