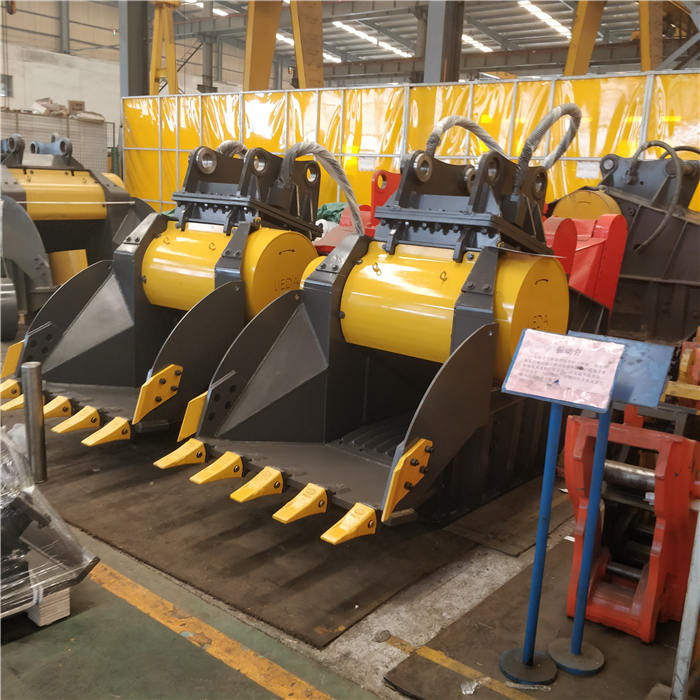

粉碎機巖石粉碎花崗石粉碎挖機
濟寧市粉碎機廠家
郵箱：
手機：
- 品牌： DAEWOO/大宇
- 型號： uj200
- 配件適用對象： 挖掘機
- 規格： 1820*1020*1200
- 斗容： 0.3-1.4
破碎斗的結構主要有破碎斗本體、液壓馬達、偏心軸、慣性輪、上顎振動部分、側護板、上顎*板窩、*板后座、鍔板上拉螺桿、復位彈簧、曲軸擺錘、固定顎板與活動顎板等組成，其中*板還起到保險作用，是重要的設備保險零件。①：破碎斗本體 ?、冢荷襄娬駝硬糠?nbsp; ③：液壓馬達 ?、埽荷襄?板窩 ?、荩哄姲迳侠輻U部分 ⑥：曲軸擺錘部分 ?、撸簭?fù)位彈簧部分 ?、啵阂簤翰糠?nbsp;?、幔簯T性輪
破碎斗工作原理：
挖機破碎斗的破碎方式為曲動擠壓型，液壓馬達通過花鍵軸驅動偏心主軸，通過偏心軸使動顎上下運動，當動顎上升時，*板和動顎間夾角變大，進料口的楔型空間變大,大塊物料在重力作用下,向下運動,當動顎板向定鍔板接近時，進料口的楔型空間變小，物料被擠壓、搓、碾等多重破碎；與此同時當動顎下行時，*板和動顎間夾角變小，動顎板在拉桿、彈簧的作用下離開定顎板，此時已破碎物料從破碎腔下口排出，隨著液壓馬達的連續轉動，破碎斗動顎作周期性的壓碎和排料。
上顎（動顎）直接懸掛在偏心軸上，同時上顎后部用一塊連接板*在機架上。受到偏向軸的直接驅動。上顎（動顎）的后部用一塊推力板支撐在機架的后壁上。當偏心軸轉動時，上顎一方面對下顎作往復擺動，同時還順著定顎有很大程度的上下運動。動顎上每一點的運動軌跡并不一樣，*部的運動受到偏心軸的約束，運動軌跡接近于圓弧，在動顎的中間部分，運動軌跡為橢圓曲線，愈靠近下方橢圓愈偏長。這樣隨物料在重力作用下向下運動，鍔板間的空間越來越小，破碎能力會越來越強。根據需要，大塊混凝土物料或石料可以破碎成不同大小的顆粒，主要是依靠出料口上方的調節裝置來調節出料口的大小，
