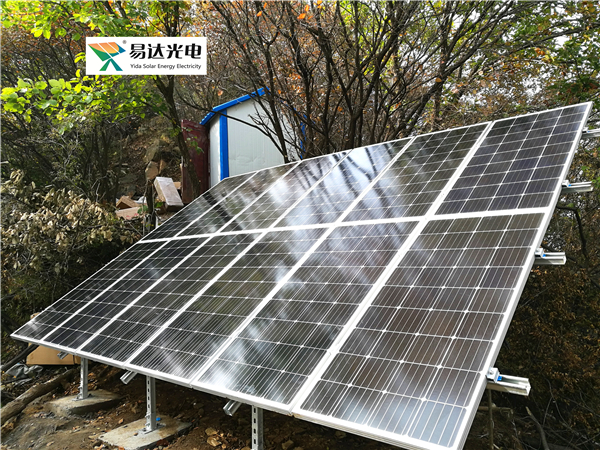

閥室監控太陽能發電 易達光電太陽能發電

閥室監控太陽能發電 易達光電太陽能發電。
太陽能供電在石油管道陰極保護中的應用
     本技術方案根據用戶對太陽能電源裝置的制造、安裝、試驗、供貨的相關工作而提出的具體要求量身設計，用于長慶氣田～烏?！R河輸氣管道工程中陰極保護設備，經過多年的實際應用，太陽能供電系統可靠。
 太陽能供電系統是一個由太陽能電池矩陣、充放電控制器、儲備電池、輸出配電板和支架等組成的可完全獨立運行的直流電源系統。要求太陽能系統即使在夜間和無日照期間內也能連續供電，為滿足負載用電需求，太陽能板矩陣分為6個24V170W的太陽能電池組件并聯連接構成。即使在惡劣的、無人看管的、遠離人煙的苛刻環境下，太陽能電池板的使用壽命也能達到25年以上。
系統設計參考規范和標準：
 IEC891 為測量I-V特性的溫度和日照修正程序
 IEC904 光電裝置
 IEC1173 光電電源發電系統的過電壓保護
 IEC1194 獨立的光電系統的特性參數
 IEC364 建筑物的電氣安裝
 IEC269-1 低壓保險
1. 安裝現場自然條件
a) 場站位置
 詳細的位置情況見附表1。設計的整個裝置適應于在本工程所在地區可靠操作。
b) 氣象資料
高的環境設計溫度： 40.2℃
低的環境設計溫度： -41℃
平均年溫度： 6.56℃
風速： 40m/s
c) 陰極保護設計資料
 長慶氣田－烏海－臨河輸氣管道起點為鄂爾多斯市烏審旗長陶利首站，終點為巴彥淖爾市臨河區的臨河末站，全長水平長度約421km，全線管徑為Φ355.6mm。 沿線共設12座陰極保護站，其中4座陰極保護站采用太陽能電源，每座站用電設備為2臺恒電位儀， 1臺控制臺，控制臺連接2臺恒電位儀，其中一臺恒電位儀工作一臺恒電位儀備用。電源為24V直流電，功率為240W，正常工作功率為100W。陰極保護站設置位置見表3.3-1
附表1：管線陰極保護站的設置
其中
 2#陰極保護站 36.385 36.385 與1#閥室合建(蘇米圖蘇木) 采取太陽能供電
 3#陰極保護站 72.490 36.105 與2#閥室合建(蘇米圖開發區) 采取太陽能供電
 5#陰極保護站 143.447 37.444 與3閥室合建(巴音) 采取太陽能供電
 6#陰極保護站 178.552 35.105 與4#閥室合建（三北羊場東側） 采取太陽能供電
d) 建筑物

 電池組、控制器及有關的附件安裝于戶內，附表2中提供詳細的安裝尺寸。
2. 設計方案
太陽能裝置由以下主要部分組成：
－太陽能板陣及相應支架
－控制器
－蓄電池
－電源配電板
－附件
太陽能電池板
 太陽能板陣的表面是由透光性能好的低鐵鋼化玻璃制成，采用陽極氧化鋁合金邊框完全密封，太陽能板能夠抵御當?shù)氐淖匀粴夂?、潮濕、腐蝕、和各種機械方面的損害，如碰撞、彎折和震動等。
太陽能電池設計為多晶硅太陽能電池。
太陽能板陣在額定條件下入射光的低轉換效率大于10％。
每個太陽能板陣均附帶有正負接線端子的匯流盒、板陣的內部連線和截止二極管。
匯流盒和板陣的連接之間及太陽能電池到匯流盒的輸入之間應能防塵防水（至少滿足IP55標準）。
太陽能板彼此之間具有電氣和機械的可互換性。某一太陽能板需移動和更換時，無需特殊工具，在現場就能很容易完成。

太陽能電池組件具體技術指標要求：

－電氣匹配，多晶硅電池，在直射和散射時都能有效轉換。
－電池作化學處理，減少反射。
－雙備份觸點，提高電路的可靠性。
－鋼化玻璃罩能提供機械保護，提高光線的傳送。
－層之間的層疊狀電路，能防潮、提高穩定性和電氣絕緣。
－堅韌的多層聚合襯板可耐磨，防破損和防潮。
－輕便的鋁合金架帶有一到兩套安裝孔和用于接地螺絲安裝的中央孔。
－一至兩套匯流盒，要求易于現場接線、環保。
－帶有旁路二極管，能減少功率損失或局部遮光而引起的損害。
－太陽能電池的正常工作溫度為41℃。
－工作溫度范圍通過實驗室測試：－40℃－＋85℃。

附表3提供太陽能電池板的具體電氣參數和安裝規格。
太陽能電池板支架系統
 太陽能板陣的支架采用陽極化處理的鋁合金材料制成，便于現場組裝。太陽能板支架能適應現場氣候條件和地理?xiàng)l件，可以隨意變化太陽能板的角度，無需特殊工具或鉆孔在現場就應可以用螺絲組裝和調整角度。傾角標注牢固便于識別。具體的支架設計圖見附表4.
控制器
 控制器是用來控制太陽能板陣到電池和輸出的電流。在正常日照情況下，由太陽能系統供電；日照不滿足太陽能系統供電時，自動切至由蓄電池供電?？刂破骺煽刂朴商?yáng)能板流向蓄電池的電流。
 控制器有效控制流向蓄電池的功率以避免過充或不均勻充電，應能保證電池在當時的環境溫度下電壓不會超過限定的電壓范圍。有一個液晶顯示器能指示充電模式并能指示電壓下降到額定電壓的25％以下。
 控制器應能接收蓄電池溫度傳感器的溫度，以避免由于散熱而引起的意外過充。蓄電池充電電壓應能溫度補償。
 溫度傳感器應安裝在電池的上面或里面，確保運行正確，防止酸液的噴濺。傳感器應有機械保護，采用不銹鋼制造，以防電池氣體的腐蝕。
充電控制器具有以下基本功能：
a) 蓄電池自動強充、浮充充電控制功能。可顯示任意時刻蓄電池的容量值并可根據此值對電池進行合理的充電。
b) 顯示功能：太陽能板陣電流，蓄電池電流，蓄電池電壓，電池充電狀態，外部充電器電流，溫度（電池，環境 ），太陽輻射強度，告警。
c) 控制功能完備：可控制主要負載和次要負載的投入和切斷；
d) 控制太陽能子陣數不少于6個
控制器及其它電氣部分應裝在柜子里，安裝在室內。
 控制器的外形圖和結構框圖，具體的安裝規格和使用說明（詳細的安裝、啟動和維護手冊）請參考本方案附件。

電源配電板
 為對每一負載提供電源，每個系統都配有配電板，配電板根據現場負載的個數和種類留有20%（至少1個）的備用輸出回路。配出開關應選擇小型斷路器。

太陽能蓄電池

 蓄電池是太陽能系統的重要組成部分。太陽能的安裝地點偏僻，運行條件惡劣，而且太陽能蓄電池每天要充放電，為保證太陽能系統的可靠，方案中采用了密閉的免維護的鉛酸閥控電池，規格為2V800。2伏系列免維護電池適合于深放電和每日的循環放電。電池的儲備容量根據負載每天耗電量設計，滿足系統在連續無太陽的條件下為負荷提供穩定可靠的電源。
 起見，電池應具有20%的備用容量，即意味著電池在完全放電后，應具有20%的容量。
 具體的蓄電池的設計規格和安裝柜體尺寸附表5提供。
電源和內部連接電纜
 太陽能系統的各裝置間的電纜設計為XLPE絕緣，PVC的銅芯電纜，埋地的電纜應為鍍鋅鋼絲鎧裝電纜，根據現場實際情況提供相應數量。導線利用熱塑絕緣層的顏色來標識，在每根導線的兩端的25mm范圍內涂有標志，以便于故障定位和維修。電纜終端連接用焊封的用尼龍包裹的圓環型連接器，標上導體的直徑。截面大于70平方毫米的大載流電纜連接應采用鍍錫或銀的帶夾鉗式連接器。
配電柜
 控制器等應裝于柜內，戶內安裝。柜子設計成可旋轉打開的門，防護等級小為IP42。電纜進出線口位于底部。
3. 方案中設備清單和預算價格（按單套報價）
