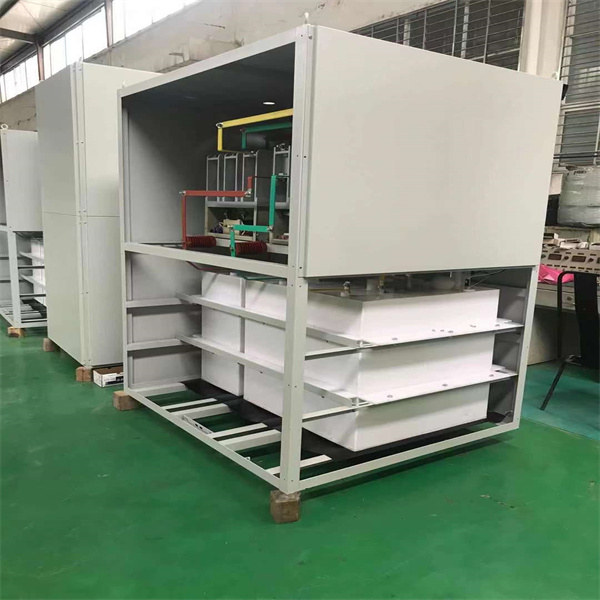

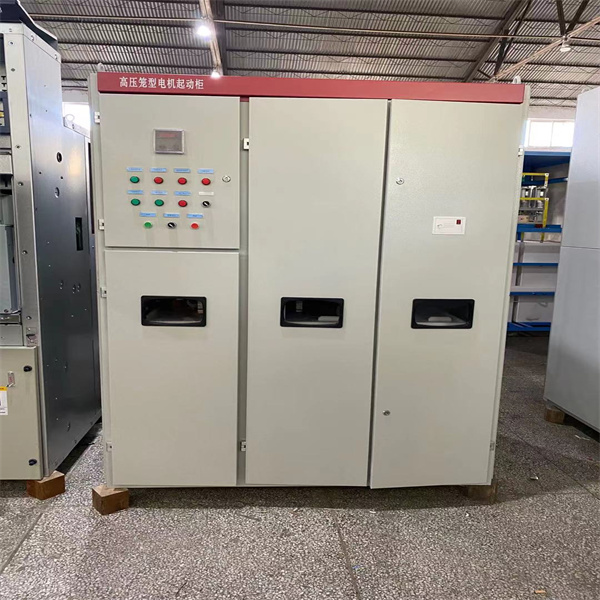

可降低單位成本的高壓籠型水阻柜由富門子電氣提供

可降低單位成本的高壓籠型水阻柜由富門子電氣提供 高壓液體軟啟動柜，也稱水電阻啟動柜、水阻柜、液阻柜、水電阻等，是專為各種大中型高壓鼠籠電機及高壓繞線式異步/同步電動機設計的液體電阻啟動器，在啟動過程中，可明顯降低電機的啟動溫升，減少線路上的電壓降，對延長電機的使用壽命，降低單位成本，提高企業的經濟效益有重要意義。 1.采用移動式和極板，液態電阻具有良好的無級切換特性及可控性。液體電阻具有負溫度特性,即阻值隨液溫變化發生反比變化,但變化余量相對較小，且阻值不可能減小到零；負溫度特性也是非線性的。本裝置液阻箱內部由一組固定電極和活動電極組成極板對，動電極通過一套絕緣的傳動系統相連接，使得三相電阻在高壓、大電流情況下可以無級自動切換，充分利用了液態電阻的可切換性特點，保證起動過程的平滑、無沖擊。同時，在起動完成時，動靜極板接近，電阻趨近于零，運轉切換時對電網不會產生二次電流沖擊，對機械系統不會產生機械沖擊。 2.液態電阻阻值及起動時間具有良好的現場可調整性，增強了起動過程的可控性，和對不同工況、負載的良好現場適應性。由于工程設計中系統的特性參數計算誤差，致使一些起動設備的匹配較難達到狀態，甚至可能出現起動失敗。由于液態電阻的動電極初始位、切換液態電阻的執行器速率可隨機調整，且液阻箱內設置有方便的注液孔，使得阻值變化速率均可根據工況要求、負載系統的實際情況進行調整，從而充分發揮了液態電阻現場可隨機調整的優勢。 本裝置阻值變化主要靠動定極板間距（L）的改變來實現（R=ρL/S），隨著L的減小，被控電動機端電壓逐步增加，轉速不斷加大，實現軟起動的目的。對于環境溫度變化，我們設計有閉環控制系統，該系統能夠自動檢測電液溫度，而自動調節動極板的起動初始位置，確保每次起動初始阻值的一致性；并在起動過程中引入起動電流、轉速跟蹤反饋系統，根據實時自動檢測到的電流信號，控制動極板運動運動的方向和速度，從而保證每次起動性能的一致 性，完全解決了因溫度變化而引起的起動性能不一致，甚至無法起動的情況。
