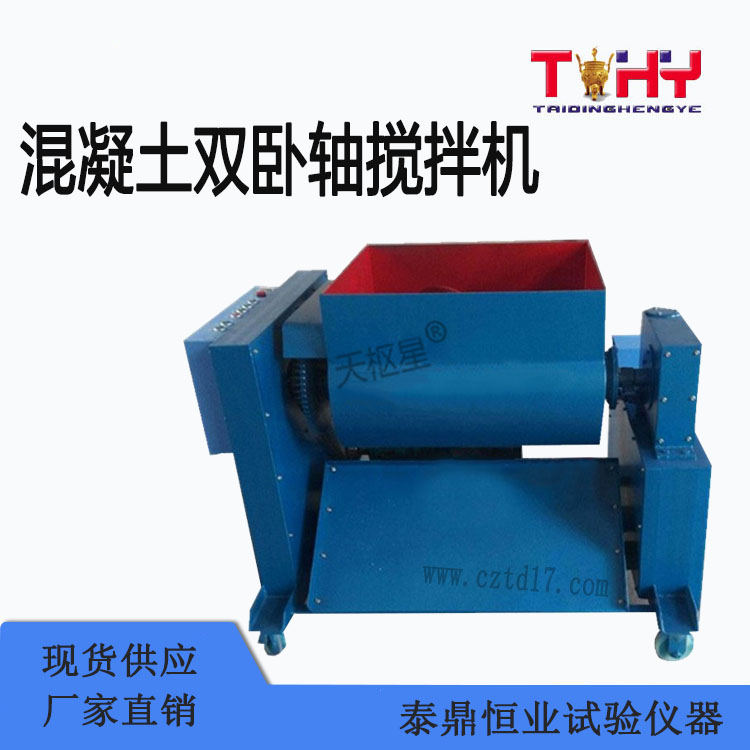

混凝土雙臥軸攪拌機

一、TD521S-30/60/100型混凝土雙臥軸攪拌機適用于建筑科研單位和建筑公司及混凝土構件單位試驗室、可攪拌普通混凝土， 輕質混凝土及干硬性混凝土，也可用到其它行業試驗室對不同物料進行攪拌，雙臥軸混凝土攪拌機執行標準JG24420092。 雙臥軸混凝土攪拌機產品結構造型已經納入國家行業強制性標準《混凝土試驗用攪拌機》(JG244-2009)，產品性能符合并 超過標準要求。由于設計科學合理、嚴格質量控制以及其特有的構造型式，雙臥軸混凝土攪拌機具有攪拌效率高、 拌合物更加均勻、卸料更干凈等特點?；炷岭p臥軸攪拌機操作方便，攪拌效率高，殘余量小，清洗方便，是比較理想的 試驗室用混凝土攪拌設備。 二、TD521S-60型混凝土雙臥軸攪拌機技術參數： 1、出料容量：60升； 2、攪拌均勻時間：≤30秒； 3、攪拌機轉速：47轉/分； 4、電動機功率：4千瓦； 5、電源電壓：380伏； 6、產品凈重：700公斤； 7、外形尺寸：1100×900×1050； 8、攪拌筒材質：16Mn鋼； 9、攪拌葉材質：16Mn鋼； 10、葉片與筒壁間隙：1mm； 11、筒壁厚度：100mm葉片厚度：12mm。 三、結構工作原理 混凝土雙臥軸攪拌機由機架、攪拌裝置、傳動系統，限位裝置及電器控制系統所組成。機架是整個設備的支撐部分，由槽鋼焊接而成，攪拌裝置由攪拌筒，攪拌軸，攪拌鏟片所構成，攪拌鏟片固定在攪拌臂上，并且與攪拌軸組成一體形成兩組螺旋方向相反，但導程及螺旋升角相同的螺旋帶狀攪拌鏟，攪拌鏟與攪拌筒內臂間隙可微量調整。傳動機構是由減速民機和聯軸器組成，筒體限位裝置由鎖定銷及定位孔所組成，電器控制系統具有起動、點動、停止、定時的功能。工作原理，減速電動機通過連軸器使攪拌軸沿一個方向旋轉，攪拌軸上的正反兩組鏟片攪拌物料，由于螺旋升角的作用，鏟片工作時使筒內的物料由一側推向另一側，又由另一側推回原處的循環動作，使物料得到充分的攪拌，從而獲得較理想的攪拌效果。卸料時須停機，打定鎖，使筒體旋轉一定角度，再限位，按點動按鈕，實現拌合物排出筒外。 雙臥軸混凝土攪拌機安裝 機器拆箱后應檢查減速電機、料筒、軸承座等在運輸中有無損壞，緊固件有無松動，若有松動應擰緊，支撐地基為平整的混凝土地面，攪拌機搬運時應用繩索系在機架上，不可套系在攪拌軸上，攪拌機底座下面安裝有腳輪，可任意移動。 雙臥軸混凝土攪拌機操作程序 1、起動前首先檢查旋轉部分與料筒是否刮碰現象，如有刮碰現象應及時調整。 2、清理料筒內的雜物。 3、起動前應將筒體限位方能起動 4、攪拌軸旋轉方向應按筒體端面標記所示。 5、裝入的混凝土物料必須金屬或其它雜物。 6、根據攪拌時間調整攪拌器的定時，注意必須在短電情況下調整。
