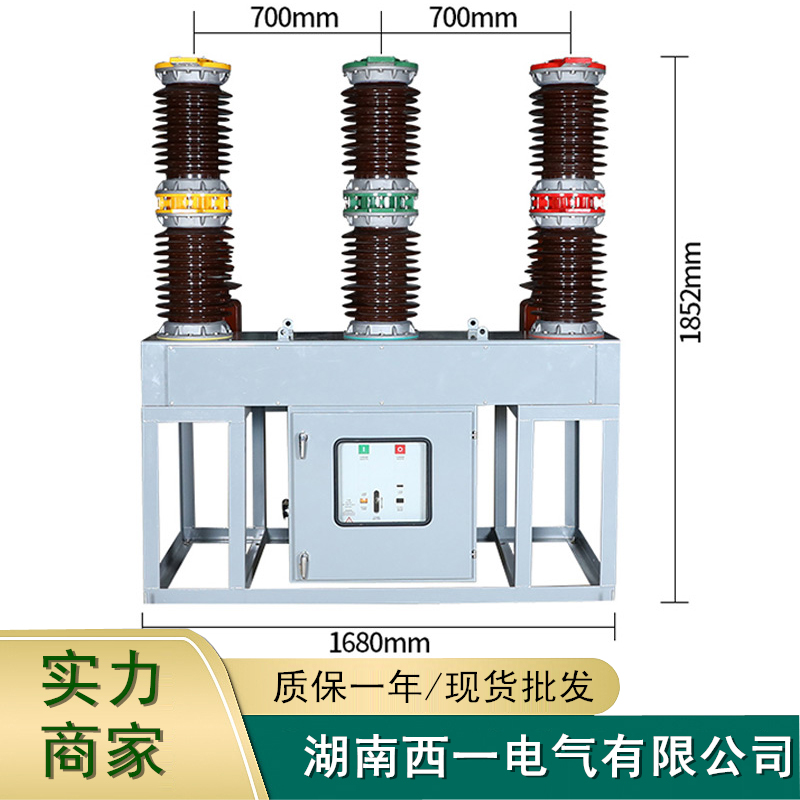

化流斷路器供應商

化流斷路器供應商

化流斷路器是利用化流 (SF6)氣體作為滅弧介質和絕緣介質的一種斷路器。簡稱 SF6斷路器?；饔米鲾嗦菲髦袦缁〗橘|(zhì)始于20世紀50年代初。由于這種氣體的優異特性，使這種斷路器單斷口在電壓和電流參數方面大大高于壓縮空氣斷路器和少油斷路器，并且不需要高的氣壓和相當多的串聯斷口數。在20世紀60～70年代，SF6斷路器已廣泛用于超高壓大容量電力系統中。80年代初已研制成功363千伏單斷口、550千伏雙斷口和額定開斷電流達80、100 千安的SF6斷路器。

化流斷路器是利用SF6氣體為絕緣介質和滅弧介質的無油化開關設備，其絕緣性能和滅弧特性都大大高于油斷路器，由于其價格較高，且對SF6氣體的應用、管理、運行都有較高要求，故在中壓（35、10kV）應用還不夠廣，主要應用于110kV以上的電壓等級。①瓷柱式結構：取積木式，系列性強，可用多個相同的單元滅弧室和支柱瓷套組成不同電壓等級的斷路器。中國FA4－550型SF6斷路器為瓷柱式結構,其額定電壓為500千伏，醉高工作電壓為550千伏。斷路器由三個獨立的單相和一個液壓、電氣控制柜組成。每相由兩個支柱瓷套的四個滅弧室（斷口）串聯而成。在每個支柱瓷套頂部裝著兩個單元滅弧室，為120°夾角V形布置,兩個均壓并聯電容器為水平布置。這種結構布置既考慮到結構的機械應力狀態，又照顧到絕緣的要求。滅弧室和支柱瓷套內均充有額定壓力的 SF6氣體。瓷柱式斷路器使用液壓操作機構。液壓機構的控制和操作元件以及線路均設于控制柜內。每相斷路器的下部裝有一套液壓機構的動力元件，如液壓工作缸等。滅弧室由液壓工作缸直接操動。支柱瓷套內裝有絕緣操作桿，操作桿與液壓工作缸相連接。

②罐式結構：采用了箱式多油斷路器的優點，將斷路器與互感器裝在一起，結構緊湊，抗地震和防污能力強,但系列性較差。中國LW-220型罐式SF6斷路器單相結構如圖《化流斷路器》所示。此種斷路器為三相分裝式。單相由基座、絕緣瓷套管、電流互感器和裝有單斷口滅弧室的殼體組成。每相配有液壓機構和一臺控制柜，可以單獨操作，并能通過電氣控制進行三相操作。斷路器采用雙向縱吹式滅弧室,分閘時,通過拐臂箱傳動機構，帶動氣缸及動觸頭運動。滅弧室充有額定氣壓為6表壓(20℃)的SF6氣體。
