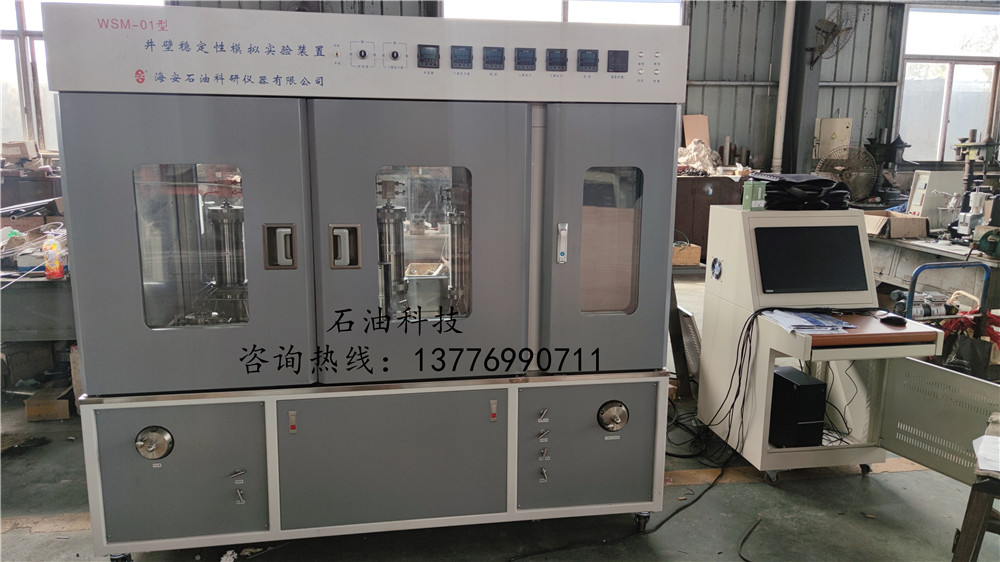

WSM-01型高溫高壓井壁穩定模擬實驗裝置 一、儀器的功能 利用該裝置可開展如下試驗： 1．泥頁巖水力壓差傳遞實驗（HPT實驗），測定極低泥頁巖滲透率。 2．化學位差誘導的滲透壓力傳遞實驗（OPT實驗）測定泥頁巖膜效率。 二、儀器的主要技術指標 1．模擬軸壓：常壓～50MPa 2．模擬圍壓：常壓～50MPa 3．模擬試驗溫度：室溫～150℃ 4．試液壓力范圍：常壓～35MPa 5．試液流量范圍：0～10mL/min 三、裝置的結構組成及其主要技術指標 裝置工作流程如圖所示，主要由以下各部分組成： 1．柱塞泵 選用雙柱塞無脈沖泵，工作壓力40MPa，流量10mL/min，提供連續的無脈沖流體。 2．下流柱塞泵 選用DJB-80A型電動計量泵，該泵為單柱塞結構，具有壓力自動控制功能，工作壓力：40MPa。 3．儲液系統 用于儲存測試試液及模型孔隙流體。 測試試液儲罐、模擬孔隙流體罐選用ZR-3型活塞式中間容器，工作壓力：40MPa，容積：2000mL，數量3只。 下流模擬孔隙流體罐選用ZR-3型活塞式中間容器，工作壓力：40MPa，容積：600mL，數量：1只。 4．高溫高壓三軸巖樣夾持器 ⑴． 軸壓、圍壓為50MPa； ⑵． 工作溫度：150℃； ⑶． 軸壓、圍壓同時載，互不干擾； ⑷． 上下游兩路試驗液獨立循環工作，保壓精度高； ⑸． 釜體采用油缸升降，拆卸安裝方便； ⑹． 適用巖心規格φ25×40mm 5．壓力穩定系統 由回壓閥、回壓泵、回壓緩沖容器、氮?dú)馄?、壓力變送器等組成。用于控制循環壓力，保持循環境污染壓力穩定。 6．圍壓泵 用于給三軸巖樣夾持器施加環向壓力，由DJB-80A型電動泵儲液罐等組成。該泵為單柱塞結構，具有壓力自動控制功能，能保持圍壓恒定。工作壓力：50MPa。 7．軸壓泵 用于給三軸巖樣夾持器施加軸向壓力，選用DJB-80A型電動泵。該泵為單柱塞結構，具有壓力自動控制功能，能維持軸向壓力的恒定，工作壓力：50MPa。 8．壓力、壓差測量系統 壓力測量 選用進口壓力變送器，量程40MPa，精度0.25%F?S； 下流壓力測量 選用進口壓力變送器，量程40MPa，精度0.25%F?S； 壓差測量 選用DBC151差壓變送器，量程10MPa，靜壓40MPa，精度0.25% F?S； 軸壓測量 選用DBY-300壓力變送器，量程60MPa，精度0.25% F?S； 圍壓測量 選用DBY-300壓力變送器，量程60MPa，精度0.25% F?S； 回壓測量 選用進口壓力變送器，量程40MPa，精度0.25%F?S； 壓力可由計算機采集，也可用顯示表顯示，壓力顯示表選用WP-C901-20-12-P、WP-C903-20-12-HL-P型，該表有標準RS232接口，可實現與計算機通訊。
