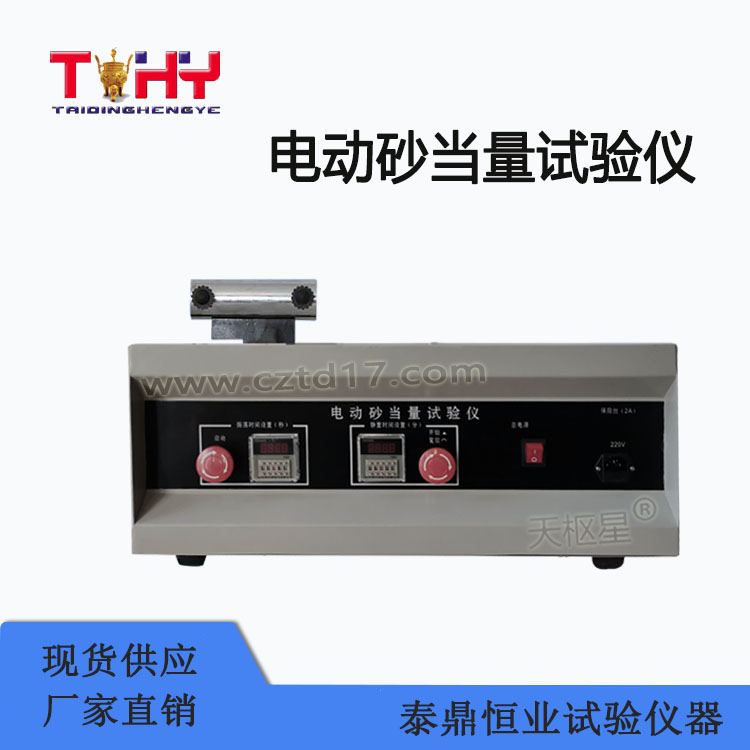

TD334-2型電動砂當量試驗儀

一.產品概述 TD334-2型電動砂當量試驗儀，由滄州泰鼎恒業試驗儀器有限公司根據國家行業標準(JTJ058-2000)中(T0334-1994)細集料砂當量試驗規程要求設計的產品,適用于瀝青混合料及水泥混凝土,用天然砂,人工砂,石屑,其集料粒徑不超過4.75mm,測定細集料中所含的粘性土或雜質的含量,以評定集料的潔凈程度,砂當量用SE表示. 二.技術指標 額定功率:180W 振動頻率:30S/次 設定次數：0-9999次（可調） 外形尺寸:560×320×360 配重活塞:1kg±5g 圓柱形塑料試筒: 內徑:32mm±0.25mm 高度:420mm±0.25mm 沖洗管外徑:6mm±0.25mm 內徑:4mm±0.2mm 三.試驗步驟 1、試驗 為了不影響沉淀的過程,試驗必須在無擾動的水平臺上進行.隨時檢查試驗的沖洗管口,防止堵塞.試驗過程中,沖洗液的溫度應保持20±2℃范圍內.由于塑料在太陽下容易變成不透明,應盡量避免將塑料器皿直接暴露在太陽下.盛試驗溶液的塑料器皿用畢要清洗干凈. (1)用沖洗管將沖洗液吸入試筒直到100mm刻度(約80毫升). (2)把相當于120±1g干料重的濕樣用漏斗倒入豎立試筒中. (3)反復敲打試筒下部,以除去氣泡使試樣濕潤,靜置10min. (4)試樣靜置10±1min結束后,用橡膠塞堵住試筒,將試筒水平固定在振蕩器上.(注意試筒底部方頭碰螺絲.) (5)開動振蕩器,在30±1S的時間內振蕩90次.用人工振蕩時,要用手將試筒橫向水平放置,僅需手腕振蕩,不必晃動手臂,振幅為203±25mm,振蕩時間和次數與振蕩器相同.然后將試筒取下,豎直放回試驗臺上,擰下橡膠塞. (6)將沖洗管插入試筒中,用沖洗液迅速沖洗附在試筒壁上的集料,然后將沖洗管插到試筒底部,慢慢轉動沖洗管,同時勻速緩慢提高沖洗管,使附著在集料表面的細粒雜質浮上來,直至溶液達到380mm刻度線為止. (7)緩慢勻速向想拔出沖洗管,當液面位于380mm刻度線時,切斷沖洗管的液流,使液面保持380mm刻度線,然后在沒有擾動的情況下靜置20min±15S. 2、測量 1)靜置20min后,如圖4a所示,用鋼板尺在試筒外量測從試筒底部到絮凝物上液面的高度,即h1(如有可能,同測得從試筒底部到沉淀物上液面的高度,即h2,此項作為與活塞測量的砂當量值的參考值)準確至1mm. (2)將配重活塞套筒在試筒口放好,使配重活塞徐徐落入試筒直至碰到沉淀物時,立即擰緊固定螺絲,將尺子插入套筒的開口處,使零點對準活塞的底面,從套筒處讀取沉淀物高度,即h2,準確至1mm(見圖4b).上述測量過程應在30秒內完成.同時記錄試筒內的溫度,準確至1℃. 四.電動砂當量試驗儀計算方法 試樣用活塞測定砂當量值按下式計算: SE=h2/h1×100 式中:SE為試樣用活塞測定砂當量值; h1為試筒中絮凝物和沉淀物的總高度,mm; h2為試筒中用目測測定沉淀物的高度,mm. 五.電動砂當量試驗儀注意事項 1,試驗完畢后,須將活塞擦洗干凈. 2,避免圓形試筒磕碰. 3,定期向振蕩器滑動桿上注潤滑油. 六.電動砂當量試驗儀操作規程： 為不影響沉淀的過程，試驗必須在無抖動的水平臺上進行。隨時檢查試驗的沖洗管口，防止堵塞。試驗過程中，沖洗液的溫度應保持20±2℃范圍內。 用沖洗管將沖洗液吸入試筒，將干料倒入豎立的試筒中靜至10min，用橡膠塞堵住試筒，將試筒水平固定在振蕩器上。 打開電動砂當量試驗儀“總電源”開關，將儀器“振蕩時間設置”調節至30秒，按下“啟動”鍵，電動砂當量試驗儀震蕩30秒自動停止。然后旋轉“啟動”鍵振蕩器還原，取下試筒。 將插管插入試筒中灌沖洗液直到380mm刻度線為止，靜至20min。 測量：用鋼板尺在試筒外量測從試筒底部到絮凝物上液面的高度準確至1mm，即h1。將配重活塞套筒在試筒口放好，直到碰到沉淀物時立即擰緊固定螺絲，將尺子插入套筒的開口處，是零點對準活塞的底面。從套筒處讀取沉淀物的高度，準確至1mm即h2。上述測量過程應在30秒內完成。
