考世美油壓單動旋轉式夾緊器TLA-1

產品名稱:油壓單動旋轉夾式緊器TLA-1[高壓·上法蘭型]

型號: TLA-1

動作方式: 單動

壓力范圍: 7～35MPa

夾緊/釋放方式:油壓夾緊/彈簧釋放

簡單介紹：

強韌的旋轉，實現高剛性·長壽命·高JING度

產品情報：

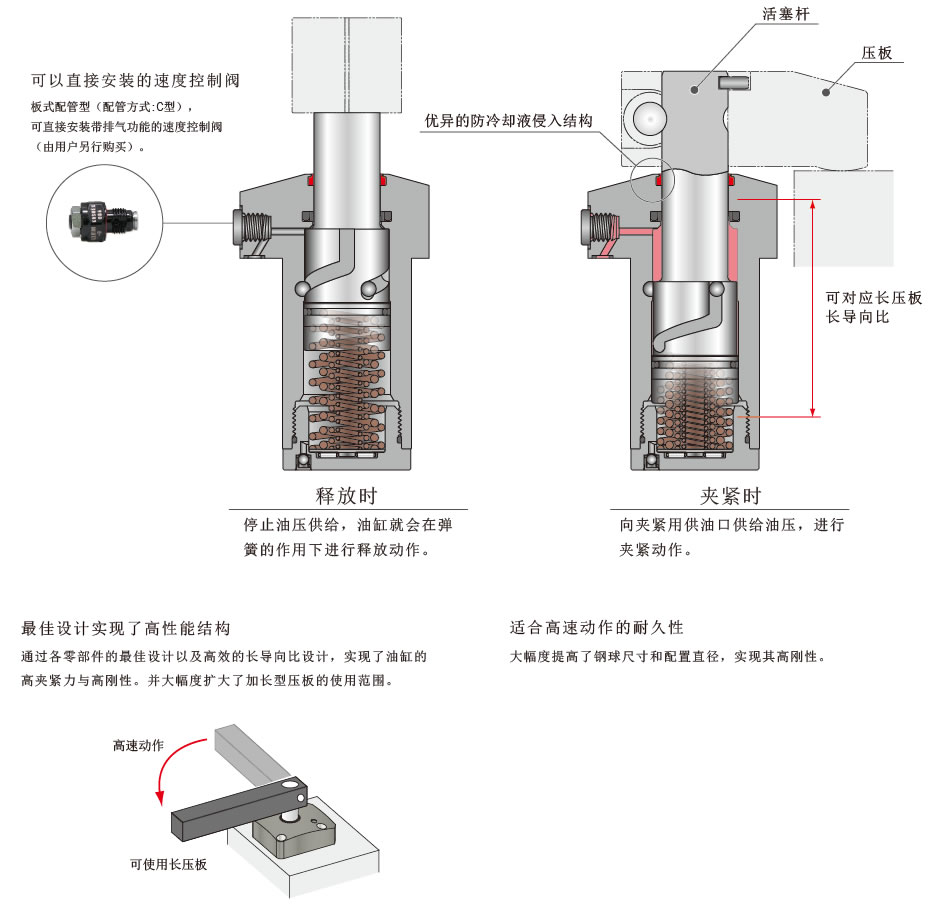

斷面構造：

可直接安裝的速度控制閥

板式配管型（配管方式 C型）                            優異的防冷卻液QR結構

可直接安裝帶PAIQI功能的速度控制閥（由用戶另行購買）

釋放時                                                  夾緊時

停止油壓供給，油缸就會在彈簧的作用下進行釋放動作      向夾緊用供油口供給油壓，進行夾緊動作

Z佳設計實現了高性能結構

通過各零部件的Z佳設計以及高XIAO的長導向比設計，實現了油缸的高夾緊力與高剛性。并大幅度擴大了加長型壓板的使用范圍。

適合高速動作的耐久性

大幅度提高了鋼球尺寸和配置直徑，實現其高剛性。

動作原理

旋轉前              邊下降邊旋轉動作         旋轉結束后開始             旋轉結束

《釋放狀態》                                   垂直下降                《夾緊狀態》

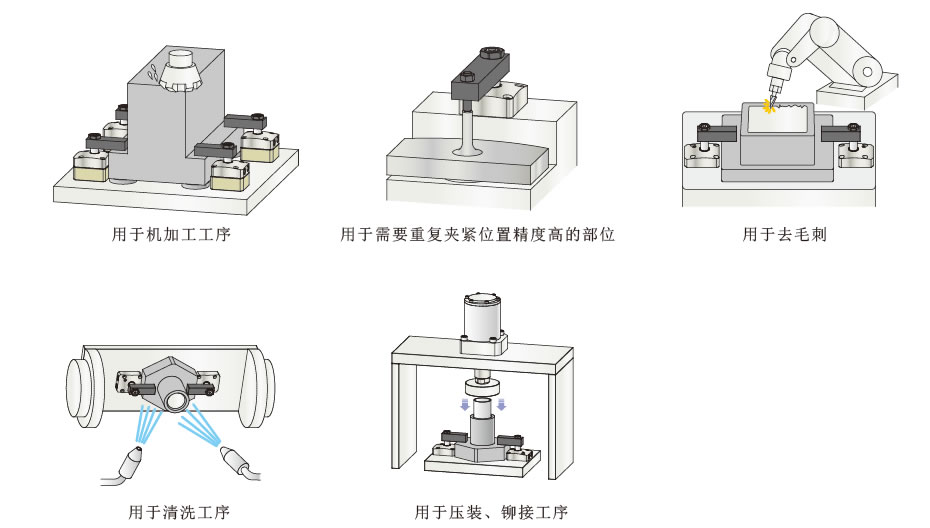

使用范例

用于機加工工序/用于需要重單夾緊位置JING度高的部位/用于去毛刺/用于QX工序/用于壓裝、鉚接工序
