高壓固態軟起動柜送電操作流程

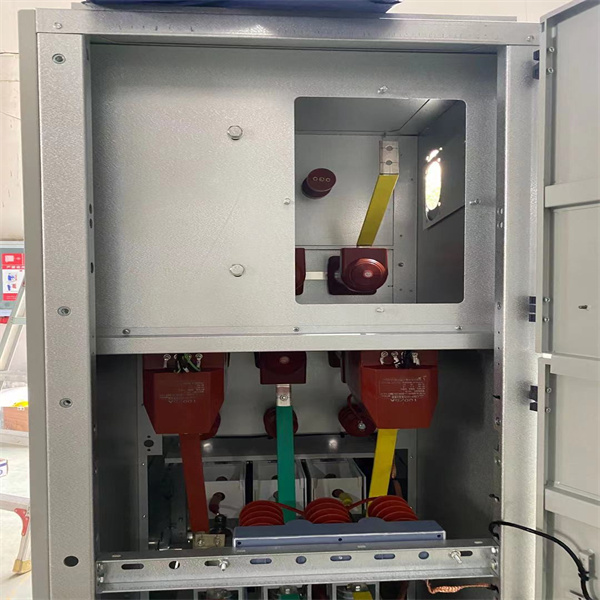

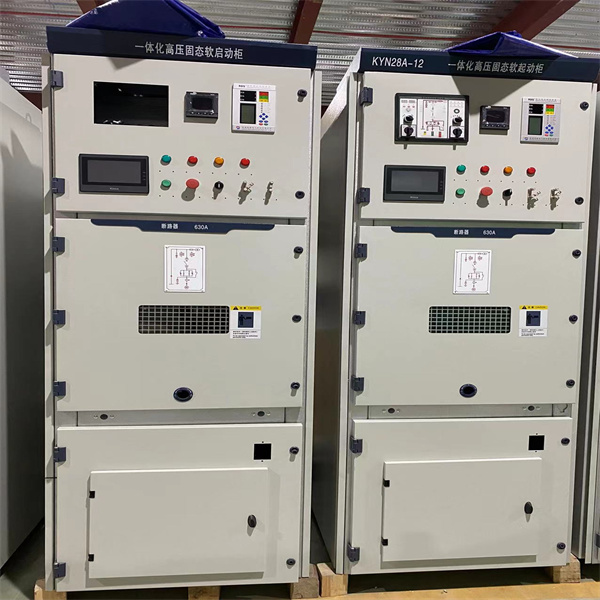

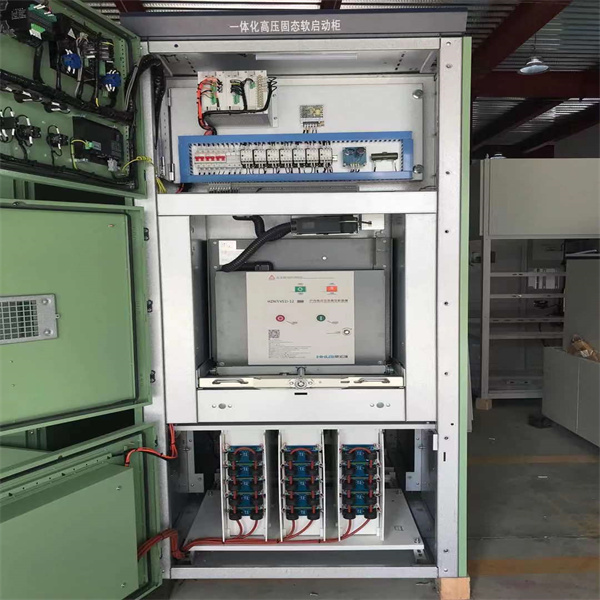

高壓固態軟起動柜送電操作流程 一、送電及操作 1、將控制電源（AC220V）微型 斷路器置于閉合位置，此時軟起動面板上的LCD人機界面顯示“STOP”、停止指示燈點亮(綠色)、三相數顯電壓/電流表分別被點亮。 2、將上端主電源斷路器置于閉合位置，此時軟起動面板上的帶電顯示器發光 >二極管被點亮(表示三相主電源帶電)，數顯電壓表顯示三相主電源電壓。 3、在待機情況下，瀏覽軟起動裝置內部設置參數，確保參數設置與實際負載相匹配。 4、請確保三相電源正常的情況下，方可進行操作。 二、高壓軟啟動概述 軟啟動器是一種集電機軟起動、軟停車、輕載節能和多種保護功能于一體的新穎電機控制裝置。它的主要構成是串接于電源與被控電機之間的三相反并聯閘管及其電子控制電路。運用不同的方法，控制三相反并聯閘管的導通角，使被控電機的輸入電壓按不同的要求而變化，就可實現不同的功能。 三、接線及檢查 1、接線前，請保證所有開關處于斷開位置。 2、請按照中高壓柜相關標準對軟起動柜進行安裝。、 3、主回路連接：端子R-S-T連接電源端。 端子U-V-W連接電機端。 4、控制端子連接：由用戶提供AC220V/50HZ，接至低壓倉用戶端子的相應位置上。 5、接地：將接地電纜接在柜體的地排(GND)上。請檢查主回路電壓和控制回路電壓是否與軟起動裝置的電壓等級匹配。軟起動裝置將部分信號預留在外控接線端子上，用戶可根據需要接線。
