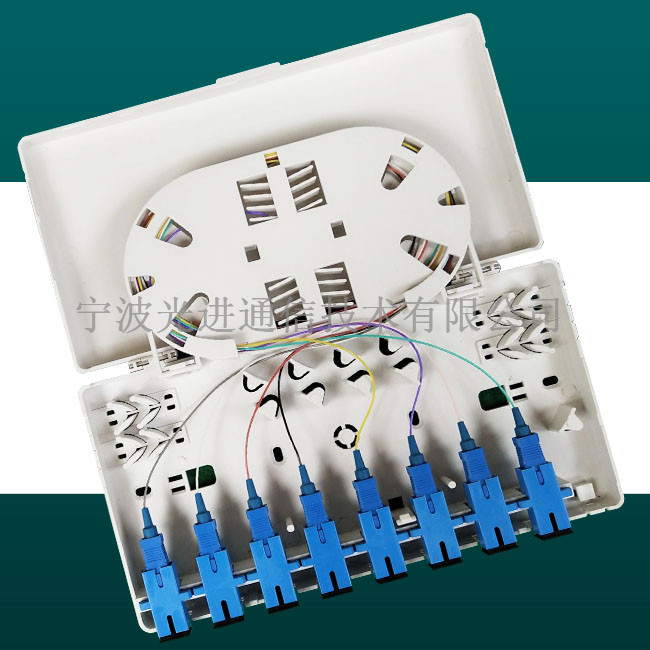

光纖配線架 光纜終端盒 抽拉式光纜終端盒 機架式光纜終端盒 12芯尾纖式光纜終端盒現貨銷售

光纖配線架 光纜終端盒 抽拉式光纜終端盒 機架式光纜終端盒 12芯尾纖式光纜終端盒現貨銷售

光纜終端盒簡稱OTB，是在光纜敷設的終端保護光纜和尾纖熔接的盒子，主要用于室內光纜的直通接續和分支接續及光纜終端的固定，起到尾纖盤儲和保護接頭的作用?！汗膺M通信&機架式光纜終端盒|壁掛式光纖盒』GP光纜終端盒|OTB光纖終端盒|19英寸光纖配線架|19英寸光纖分線盒（4芯、8芯、12口、24口、48口、72口、96芯、144口光纖盒，尾纖型號：FC、SC、ST、LC等型號眾多）壁掛式、機架式、桌面式等光纖終端盒|光纜終端箱系列產品是光纖傳輸通信網絡中終端配線的輔助設備，適用于室內光纜的直接和分歧接續。光纖終端盒/OTB光纖配線架展示光進通信通信光纜終端盒的生產依據YD/T 925-2009標準，通過第三方認證，性能完全滿足并優于上述標準。本系列產品使用于電信網、接入網、局域網、 FTTx、CATV光纖電視等光纖傳輸系統，實現光纜的引入、固定或分配，余留光纖的存儲等功能。

產品分類：

1.材料選用冷扎鋼板，表面靜電噴塑，具有良好的抗腐濁能力；

2.模塊化設計，集光纜的熔接、存儲、配線三種功能于一體；

3.全程保護光纖，采用大熔纖盤，確保其彎曲半徑≥40mm；

4.1~4個進纜孔可選，容量大，支持芯數8~144芯；

5.設置固定裝置，使光纜、尾纖的固定完善、可靠；

6.配備高壓防護接地裝置，加強芯與殼體絕緣，系統穩定、可靠；

7.尾纖或法蘭盤兩種出纖方式，適合FC、SC、ST、LC等適配器，出纖口橡膠分纖、保護；

8.可適合用于平放、墻掛等安裝方式；

9.各類配線單元和配件齊全，可根據需要選配。

產品特點：

1.重量輕、強度高，環氧靜電噴塑，外形美觀，使用方便。

2.熔接盤采用疊加式結構，配置靈活，可取下到工作臺上熔接，操作維護方便快捷。

3.內配光纜固定裝置、熔接盤和過線夾，并有可靠的接地裝置。具有光纜固定，熔接功能，起熔接光纜的作用，用于實現尾纖和光纜的連接。

工作環境：

工作溫度：-25℃～+40℃；

相對濕度：≤85%(+30℃時)；

儲存溫度:一25℃～+55℃；

大氣壓力：70kPa～106kPa。

使用說明：

1.擰開上面的螺絲，打開上蓋。

2.預留出要熔接的光纜，將光纜內的鋼絲固定在前端的支架上，并將光纜固定在進纜口。

3.將預留出來的光纜剝開跟尾纖用光纖熱縮管熔接在一起，固定在熔纖盤里。

4.蓋上上蓋，擰上螺絲。

安裝要求：

1、信息模塊、多用戶光纜終端盒、集合點配線模塊安裝位置、安裝方式和高度應符合設計要求。

2、安裝在活動地板內或地面上時，應固定在接線盒內，信息面板采用直立和水平等形式，接線盒蓋可開啟，并應具有防水、防塵、抗壓功能，接線盒蓋面應與地面齊平。

3、光纜終端盒底盒同時安裝信息模塊和電源插座時，間距及采取的防護措施應符合設計要求。

4、光纜終端盒底座的固定方法應以現場施工的具體條件來定，可用膨脹螺釘?shù)确椒ò惭b，信息模塊明裝底盒的固定方法根據施工現場條件而定。

5、固定螺絲需擰緊不應產生松動現象。底座、信息模塊與面板的安裝應牢固穩定，無松動現象，面板應保持在一個水平面上做到美觀整齊。

6、安裝在墻上的光纜終端盒，其位置宜高出地面300mm左右。在房間地面采用活動地板時。光纜終端盒應離活動地板表面300mm。

7、各種插座面板應有標識以顏形、文字表示所接終端設備業務類型。

8、工作區內終接光纜的光纖連接器件及適配器安裝底盒應具有足夠的空間并應符合設計要求

792芯四網融合光纖配線架 5G網絡

『光進通信@四大運營商通信建設共建共享駐地網設施,四網合一配線架|共建共享配線柜』通信設施共建共享|四網合一光纖配線架|共建共享光纖配線柜|ODF光纖配線架（Optical Distribution Frame）ODF光纖配線架|ODF光纖配線柜（ODF配線柜容量：144芯、288芯、360芯、432芯、480芯、576芯、648芯、684芯、720芯、792芯、864芯、960芯、1152芯、1200芯、1296芯、1440芯、1728芯、2016芯）符合GB 50846-2012《住宅建筑區和住宅建筑內光纖到戶通信設施工程設計規范》和GB 50847-2012《住宅建筑區和住宅建筑內光纖到戶通信設施工程施工及驗收規范》兩個FTTH建設的標準,落實住宅區和住宅建筑內光纖到戶通信設施工程設計必須滿足多家電信業務經營者平等接入,用戶可自由選擇電信業務經營者的要求,實現通信發展共建共享模式的建設,我公司進行市場調研分析后,提供以下多種共建共享方案以及相關產品。|FTTH接入層光纖分配架（Fiber Optic?Distribution Frame）,又稱光纖配線柜,是用于光纖通信網絡中對光纜,光纖進行終接,保護,連接及管理的配線設備。在本設備上可以實現對光纜的固定,開剝,接地保護,以及各種光纖的熔接,跳轉,冗纖盤繞,合理布放,配線調度等功能,是傳輸媒體與傳輸設備之間的配套設備。

產品特性：
1：實現各運營商共建共享。依據應用場景可選擇四合一光纜分纖箱,四合一光纜交接箱,四合一光纖配線架等。
2：公共區和運營商區界面分離,不交叉,施工,維護和管理各自單獨。
3：施工,維護,管理方便。

主要性能指標：
1．使用條件：
1）工作溫度：-5℃～ 40℃
2）相對濕度：≤85%（ 30℃）
3）大氣壓力：70Kpa～106Kpa
2．光電性能：
1）連接器衰耗（包括插入、互換和重復）≤0.5dB
2）互換性附加損耗≤0.2dB
3）重復性附加損耗≤0.1dB
4）回波損耗≥40dB
5）插拔耐久性壽命>1000次
6）機柜高壓防護地與機柜絕緣，絕緣電阻>1000MΩ/500V（DC）
7）機柜高壓防護地與機柜間耐壓>3000V（DC），5S不擊穿，無飛弧
3．適用性指標：
1）標稱工作波長：850nm、1310nm、1550nm。
2）光纖活動連接器：符合GB12507以及相關標準的規定。
3）光纖光纜應符合GB/T11819和GB /T7424的規定。
4．外形尺寸及容量：
1）外形尺寸：2000-800-300，2200-800-300，2000-1200-300，2200-1200-300（H×W×D）（mm）。
2）較大容量：1440芯。

產品特點：
1、美觀的外形設計能與辦公環境相協調。
2、符合19英寸標準、公制標準、ETSI標準（歐洲電信標準協會）、GB/T3047.2-92標準。
3、機柜采用主體重型硬架結構（焊接），堅固耐用。
4、前玻璃門采用壓框式固定玻璃結構，方便更換。
5、頂部配有抽氣扇，左右側門有進風孔，使機柜內空氣流通，保證設備正常運作。
6、裝有一防塵蓋，可以保護風扇運轉。
7、側門為帶彈性門鎖，可快速開啟，安裝、拆卸方便，門上端有一預留鎖孔，可以選配加鎖。
8、后門為帶鎖轉動式鋼質門，大家度的開啟既方便維護，又省時省力。
9、上、下座各有預留走線通道，可按需調整。
10、可配合分離式底座一起使用，也可單獨使用。
11、機柜后部配有垂直束線槽，方便理線。
12、四根安裝立柱雙面打孔，可任意調節托板高度，也可前后靈活調整，為各種系統設備的使用環境提供合理的布局。
13、底座同時安裝腳輪和調節腳，方便移動與定位。
