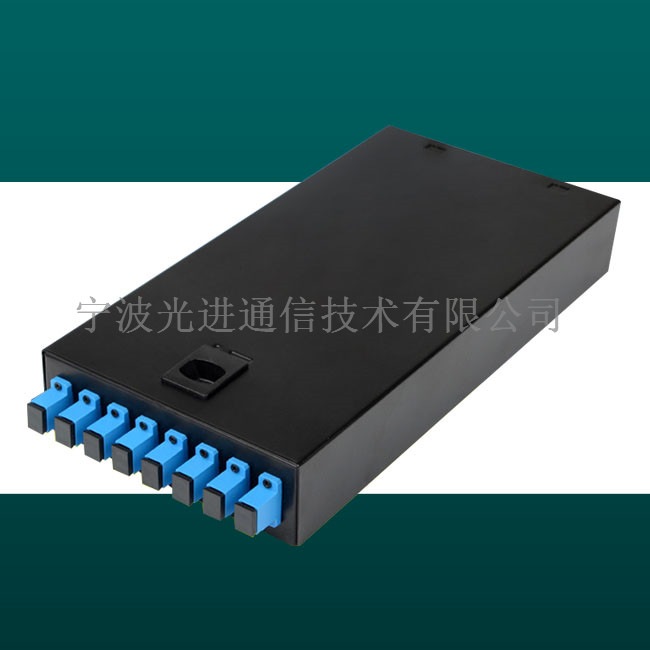

光纜終端盒簡稱OTB，是在光纜敷設的終端保護光纜和尾纖熔接的盒子，主要用于室內光纜的直通接續和分支接續及光纜終端的固定，起到尾纖盤儲和保護接頭的作用?！汗膺M(jìn)通信&機架式光纜終端盒|壁掛式光纖盒』GP光纜終端盒|OTB光纖終端盒|19英寸光纖配線架|19英寸光纖分線盒（4芯、8芯、12口、24口、48口、72口、96芯、144口光纖盒，尾纖型號：FC、SC、ST、LC等型號眾多）壁掛式、機架式、桌面式等光纖終端盒|光纜終端箱系列產品是光纖傳輸通信網絡中終端配線的輔助設備，適用于室內光纜的直接和分歧接續。光纖終端盒/OTB光纖配線架展示光進通信通信光纜終端盒的生產依據YD/T 925-2009標準，通過第三方認證，性能完全滿足并優于上述標準。本系列產品使用于電信網、接入網、局域網、 FTTx、CATV光纖電視等光纖傳輸系統，實現光纜的引入、固定或分配，余留光纖的存儲等功能。

產品分類：

1.材料選用冷扎鋼板，表面靜電噴塑，具有良好的抗腐濁能力；

2.模塊化設計，集光纜的熔接、存儲、配線三種功能于一體；

3.全程保護光纖，采用大熔纖盤，確保其彎曲半徑≥40mm；

4.1~4個進纜孔可選，容量大，支持芯數8~144芯；

5.設置固定裝置，使光纜、尾纖的固定完善、可靠；

6.配備高壓防護接地裝置，加強芯與殼體絕緣，系統穩定、可靠；

7.尾纖或法蘭盤兩種出纖方式，適合FC、SC、ST、LC等適配器，出纖口橡膠分纖、保護；

8.可適合用于平放、墻掛等安裝方式；

9.各類配線單元和配件齊全，可根據需要選配。

產品特點：

1.重量輕、強度高，環氧靜電噴塑，外形美觀，使用方便。

2.熔接盤采用疊加式結構，配置靈活，可取下到工作臺上熔接，操作維護方便快捷。

3.內配光纜固定裝置、熔接盤和過線夾，并有可靠的接地裝置。具有光纜固定，熔接功能，起熔接光纜的作用，用于實現尾纖和光纜的連接。

工作環境：

工作溫度：-25℃～+40℃；

相對濕度：≤85%(+30℃時)；

儲存溫度:一25℃～+55℃；

大氣壓力：70kPa～106kPa。

使用說明：

1.擰開上面的螺絲，打開上蓋。

2.預留出要熔接的光纜，將光纜內的鋼絲固定在前端的支架上，并將光纜固定在進纜口。

3.將預留出來的光纜剝開跟尾纖用光纖熱縮管熔接在一起，固定在熔纖盤里。

4.蓋上上蓋，擰上螺絲。

安裝要求：

1、信息模塊、多用戶光纜終端盒、集合點配線模塊安裝位置、安裝方式和高度應符合設計要求。

2、安裝在活動地板內或地面上時，應固定在接線盒內，信息面板采用直立和水平等形式，接線盒蓋可開啟，并應具有防水、防塵、抗壓功能，接線盒蓋面應與地面齊平。

3、光纜終端盒底盒同時安裝信息模塊和電源插座時，間距及采取的防護措施應符合設計要求。

4、光纜終端盒底座的固定方法應以現場施工的具體條件來定，可用膨脹螺釘?shù)确椒ò惭b，信息模塊明裝底盒的固定方法根據施工現場條件而定。

5、固定螺絲需擰緊不應產生松動現象。底座、信息模塊與面板的安裝應牢固穩定，無松動現象，面板應保持在一個水平面上做到美觀整齊。

6、安裝在墻上的光纜終端盒，其位置宜高出地面300mm左右。在房間地面采用活動地板時。光纜終端盒應離活動地板表面300mm。

7、各種插座面板應有標識以顏形、文字表示所接終端設備業務類型。

8、工作區內終接光纜的光纖連接器件及適配器安裝底盒應具有足夠的空間并應符合設計要求

OMDF光纖總配線架光纖總配線架英文為Opticalfiber Main Distribution frame，簡稱OMDF。該設計是為了彌補ODF容量小、功能單一、線纜管理非常不便等缺點。OMDF的功能多樣化。

GPX2200-81型OMDF光纖總配線架 GPX167G-VIII型光纖總配線架 OMDF光纖總配線架現貨供應 廣電網絡OMDF光纖總配線架 OMDF光纖總配線架內部價格 開放式OMDF光纖總配線架 開放式OMDF光纖總配線架圖片

品牌	光進通信
產品名稱	OMDF光纖總配線架（OMDF MDF fiber）
產品型號	GPX2200-81E型（GPX2200-81 e）
產品類型	標準OMDF機架（Standard OMDF rack）
鈑金厚度	1.5m
機箱重量	80kg
箱體顏色	灰白色（烤漆）（Gray (paint)）
箱體尺寸	2200*550*550mm 2000*550*550mm
產品材質	冷軋板（manufacture）
產品質感	磨砂（Grind arenaceous）
工作溫度	-40~ 85
存儲溫度	-40 ~ 85
包裝說明	紙箱（The cartons）

一、光纜固定與保護功能

1、光纜金屬部分與機架絕緣;

2、裸纖保護軟管耐擠壓、耐老化；

3、后期布放的光纜固定不影響前期已布放光纜；

4、固定后的光纜金屬護套及加強芯可連接高壓防護接地裝置；

6、將光纜引入并固定在機架上，保護光纜及開剝后的纖芯不會受損傷；

5、光纜引入、固定和保護裝置能牢固可靠地固定光纜，不會出現松動、自由扭轉的現象。

二、調纖功能：通過光纖連接器插頭，能迅速方便地調度光纜中的纖芯及改變光傳輸系統的路由。

三、光纖成端功能：具有光纖成端裝置，以便于光纜、纖芯及尾纖接續操作、施工、安裝和維護，能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞的纖芯不受損傷。

四、光纖存儲功能：機架及單元內應具有足夠的空間，用于存儲余留光纖。其結構應便于維護割接中的跳纖調整，并便于拆除廢棄的跳纖。

五、標識記錄功能：機架及單元內具有完善的標識和記錄裝置，能方便地識別纖芯序號或傳輸路序，且記錄裝置應易于修改和更換。機架門內貼有清晰彩色走纖示意圖，機架設置有標記盒，盒內可放置空白標記卡片，便于維護人員記錄信息。

1. 概述：光進通信的新一代光纖總配線架是業內高密度光纖管理解決方案，可適應光纖網絡的快速增長和擴張，同時緩解水平走線槽內的交叉連接線堆積程度?？梢员憬莸卦L問連接器和管理光纜，直接提高了網絡的可靠性和性能優勢。當運營商需要擴張網絡或?qū)K端用戶配置新業務的時候，光進通信的的光纖配線解決方案可以滿足其未來發展的長期需求。

光纖總配線架：橫列側連接光通信設備，主要連接設備側，提供設備側跳纖（尾纖）的固定。直列側連接外線光纜，主要為室外光纜提供開剝固定，提供加強芯接地裝置并能提供外纜成端的設備。直列和橫列通過跳線進行通信路由的分配連接。
2.適用環境 ：本機架適用光纖集中管理的中型或大型機房?？捎糜诖蠊饫w數量解決方案。
3．產品特點
1、機柜為整體組裝形式。機柜頂部可與機房走線槽道相連，機柜主要考慮上進纜，同時兼顧下進纜的情況。
2、機架正面為跳纖布放區域，反面為光纜布放區域，從機柜正面看：機柜內部左右各有一條立柱，其安裝孔用于安裝適配器面板，機架可根據用戶配置安裝面板數量，每塊面板可固定96芯，每個面板下方均配一走線槽，固定在機架正面（跳線側），負責容納跳纖通道，固定機架背面（光纜側）固定有理線架，負責容納局內光纜開剝后套護套的光纖的通道。
3、設備正面擔負著跳纖的路徑管理、余纖盤儲任務；背面擔負著局內光纜的固定任務，背面裝有光纜固定夾。全正面操作?？刹僮餍詮?qiáng)，易安裝，可并架，全程走線保護：分布于走線路徑拐彎處的各種彎曲半徑保護裝置，保證光纖全程的保護特別設計的光纜開剝保護裝置，保證了光纜的固定、開剝、接地的可靠適用于帶狀光纜和束狀光纜，上、下進纜皆可。

不銹鋼光纜交接箱是一種為主干層光纜、配線層光纜提供光纜成端、跳接的交接設備。光纜引入光纜交接箱后，經固定、端接、配纖以后，使用跳纖將主干層光纜和配線層光纜連通。

中文名	不銹鋼光纜交接箱	產品類型	交接設備
安裝方式	落地式、架空式、抱桿式、掛墻式	容量類型	96芯、144芯、288芯、360芯、432芯、576芯、1152芯
工作溫度	-40℃～+60℃	大氣壓力	70～106Kpa
貯運溫度	-40℃～+60℃	相對濕度	≤95%（+40℃時）
材質分類	IP65級不銹鋼、不飽和聚酯玻璃纖維增強材料（SMC）

產品概述：不銹鋼光纜交接箱是一種為主干層光纜、配線層光纜提供光纜成端、跳接的交接設備。光纜引入光纜交接箱后，經固定、端接、配纖以后，使用跳纖將主干層光纜和配線層光纜連通。光纜交接箱是用于光纜通信網絡中連接主干光纜和分支光纜，對光纜、光纖進行終端、保護、連接及調度管理的配線設備。具有光纖熔接、存儲及配線功能，采用落地、掛壁、掛桿等安裝方式。

產品介紹：

1.箱體材質：IP65級不銹鋼、不飽和聚酯玻璃纖維增強材料（SMC）
2.安裝方式：落地式、架空式、抱桿式、掛墻式
3.應用范圍：光纜交接箱是用于光纜接入網中主干光纜與配線光纜節點的接口設備，具有光纜熔接、直通、和光纖儲存、配線功能。
★ 備注：以上尺寸為常規尺寸，如需特殊規格可根據客戶要求定做。

產品分類：

按材質分類，可分為IP65級不銹鋼和不飽和聚酯玻璃纖維增強材料（SMC）。
按容量分類，光纜交接箱主要有48芯、72芯、96芯、144芯、288芯、360芯、576芯幾種。

產品結構：一般的光纜交接箱均由：箱體、一體化熔接盤、光纜固定板、掛纖柱幾部分組成。

產品特點：

1.交接箱具有配線、熔接、貯纖、調纖功能，有頑強地抗野外環境的性能，并能抵受劇烈的氣候變化和惡劣的工作環境，箱體密封性能良好，防護等級達IP65級要求。
2.箱體可為前開門或前后開門，箱內有充足的布纖、貯纖空間，有足夠的繞線盤、掛線鉤，方便用戶操作。
3.模塊化設計，布局合理，功能多，密度大。
4.采用防盜門鎖形，安-全可靠，具有良好的防破壞功能。箱體有靈活的進出光纜結構和靈活的內連接結構。
5.可采用FC或SC型適配器，適配器40°斜角，可避免弧光直射人眼。
6.光纜加強芯根據客戶需要，也可采用光纜固定罩殼形式，適用于普通和帶狀光纜。
7.接地方式：箱體共有兩層地，一層為保護地，光纜加強芯與保護地相接。另一層為機架地，該兩層地之間互不相通，分別通過各自的接地線通向機房大地。
8.在箱體內設有專門的光纜直通熔接區，兩端光纜在直通熔接區內連通。

9.箱體底部高、空間大，便于光纜引入時有更大的曲率半徑，安裝操作施工方便。
10.機架有良好的接地系統。
11.機內塑料件采用阻燃材料。

使用條件：

1.工作溫度：-40℃～+60℃
2.相對濕度：≤95%（+40℃時）
3.大氣壓力：70～106Kpa
4.貯運溫度：-40℃～+60℃
5.防潮防雨防塵防盜符合YD/T988-1998標準

技術參數：

1.絕緣電阻：接地裝置與箱體金工件之間的絕緣電阻應不小于2x104MΩ,試驗電壓為直流電500V。
2.耐電壓水平：接地裝置與箱體金工件之間的耐電壓水平應不小于3000V（直流電）1min不擊穿無飛弧。
3.光纖連接器損耗（含接入、互換、重復性）不大于0.5dB。
4.光纖連接器回波損耗：PC型≥40dBUPC型≥50dBAPC型≥60dB
5.光纖連接器插拔耐久壽命>1000次
6.箱體各表面能承受與表面垂直的壓力大于980N，箱門打開后，在外端應能承受的垂直壓力大于200N
光交箱

功能要求：

1．光纜固定與保護功能：應具有光纜接入，固定和保護裝置。該裝置將光纜引入并固定在機架上，保護光纜入纜中纖芯不受損傷。光纜金屬部分與機器絕緣，固定后的光纜金屬護套及加強芯應可靠連接高壓防護接地裝置。
2．光纜終接功能：應具有光纖終接裝置，該裝置便于光纜纖芯及尾纖接續操作、施工、安裝和維護。能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞光纜纖芯、尾纖不受損傷。
3．調線功能：通過光纖跳線連接器接頭。能迅速方便地調度光纜中的纖芯序號及改變光傳輸系統的路序。
4．光纜纖芯和尾纖的保護功能：光纜開剝后纖芯有保護裝置并固定后引入光纖終接裝置。
5．容量：每機架容量和單元容量（按適配器數量確定）應在產品企業標準中作出規定，光纖終接裝置，尾纖盤線裝置，適配器卡座，尾纖及適配器，在滿容量范圍內應能成套配置。

安裝說明

1.落地安裝時：先在預制的水泥基座上按安裝尺寸預留4個M12的地腳螺釘,地腳螺釘凸出基座表面約為150mm，安裝時先打開設備門，將設備內底部的兩個插銷拔出，并打開設備底座面板，將設備放在水泥基座上，用螺母將底座內的地腳螺釘擰緊，合上基座面板，插好插銷，鎖緊面板。
2.架空安裝時：在站臺適當位置留出4個φ13孔,根據安裝尺寸將設備固定可靠。
