3585反應型PUR熱熔膠

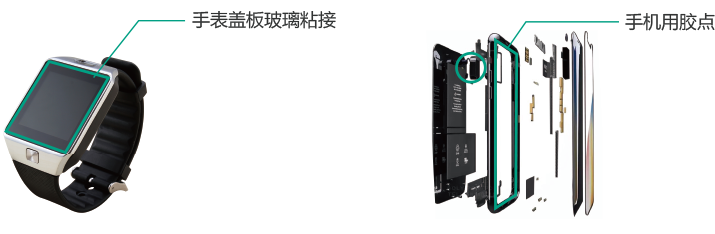

_____________________________________ 產品介紹 3585反應型熱熔膠。是在抑制化學反應的條件下，加熱熔融成流體，便于涂敷于被粘體貼合冷卻凝結起到粘接作用,并借助于空氣中存在的濕氣和被粘體表面附著的濕氣與之反應、擴鏈，生成具有高聚力的高分子聚合物，粘合力、耐熱性、耐低溫性等顯著提高。 對 PC、ABS、PVC、PBT、30%玻璃纖維填充 PA 等塑膠，玻璃和不銹鋼、鋁合金、鎂鋁合金等金屬材質的粘接性能良好。 適用于手機、平板電腦、智能穿戴等產品的組裝和粘接，本產品快速固化、膠線即使在很細的工況下也能達到高強度、顯著降低成本。膠線韌性強，容易返修，節(jié)省工時。 _____________________________________ 產品特性 ● 施膠后2小時，膠層完成50%的固化。（取決于相對濕度，環(huán)境溫度） ● 適用于自動加熱型點膠系統(tǒng)， 適配多種點膠閥體，如氣動式，噴射式，螺桿式等。 ● 通用型，適用于同質基材或異質基材。包括金屬，陶瓷，塑料，線纜等，甚至無紡布粘接，無需使用表面處理處理劑。 ● 應用溫度(110℃~130℃)，適用于對溫度敏感的基材粘接，溫度高，點膠黏度低，配合氣壓的大小，可調范圍廣。 ●在使用中使用的塑料膠管，如果操作時間過長，盡量將針頭部位突出部分削掉，在長期高溫以及高壓下，容易引起膠管口部閉合影響出膠效率。 ● 前期的快速固化率提供具有短保壓，甚至免保壓屬性（具體視實際基材及工藝而定） ● 施膠后隨膠水冷卻后會獲得物理初始強度。經過濕氣化學固化后，具有較高強度及韌性，可提供非常好的粘接強度及 抗沖擊性能。 物理特性 項目 值 顏色 琥珀色或黑色 比重 1.04　 固含量(%) 100 粘度(110℃，cps) 3500~4500 硬度（D） 30 固化后特性 項目 值 彈性模量（PSI） 90 斷裂伸長率(%) 820 剪切強度 24/H（PC/PC) (MPa) ＞7.86 拉伸強度（PC/PC(MPa) 6.2 吸水率%（24H/25℃) 0.23 應用參數 項目 值 應用溫度℃(膠筒溫度) 110~130 開放時間(分) 2-4 耐溫℃ -35-85 裂解溫度℃ 286-328 熱膨脹系數85℃ 固化后72H/PC、PC測試 0.163 膠管加熱重復使用次數 ≥3 應用條件 使用中盡量避免重復加溫現象，需要反復使用時，使用氮氣保護保存。并緩慢降低溫度。 固化深度 清洗 為了出的粘合劑，可以等粘合劑冷卻到室溫時，用刮刀刮去沉積物即可。一些沒有固化的殘留物可以用一些普通的溶解聚氨酯的擦去。請在粘合劑固化之前清洗。 使用過程中如停機時間較長,降針筒溫度降到80攝氏度左右恒溫放置，不應該超過6小時。 固化 為了達到完全固化， 壓合后的產品需要進 行保壓處理，一般保壓時間為0.5小時，根據產品大小或反彈性，可經過試驗后調整。 在特殊的條件下，固化可能將會在3天內完成。在較低的溫度和濕度下，達到完全固化需要更長時間。固化率和完成固化會隨膠膜的厚度及基材的滲透性的不同而不同。 ____________________________________ 存儲 有效期為5個月。本品應儲存于陰涼干燥處。 （建議：25℃的溫度40%RH以下濕度恒溫儲存）。 反應型熱熔膠是被灌裝在真空密封的鋁箔袋中，使用前發(fā)現包裝破損，請立刻停止使用 注意：即使在常溫環(huán)境，空氣或濕潤環(huán)境中的水汽將促使這種粘合劑固化。固化后的粘合劑將不能被熔化。 _____________________________________ 健康及防護 在使用此類粘合劑時，在通風較好的區(qū)域，局部排氣通風設備應安裝在點膠區(qū)域及加熱預熔區(qū)域。（詳見該產品的MSDS） 提示：這份報告中所有信息和數據都是經過大量準確本公司實驗室檢驗結果得出。數據僅供參考?？蛻粜枰鶕约盒枰木唧w工況及工藝條件檢測，或提出相應需要的條件，我公司可以根據客戶的要求進行檢測，其他事宜請與銷售代表及技術支持溝通。
