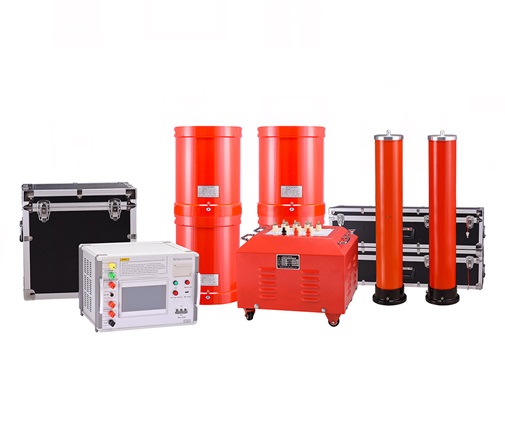

YCCX變頻諧振耐壓裝置

一、基本介紹 該裝置主要針對10kV、35kV電纜及其系統的交流耐壓試驗設計制造。電抗器采用多只分開設計，既可滿足高電壓、小電流的設備試驗條件要求，又能滿足象10kV電纜這樣的低電壓的交流耐壓試驗要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。 該裝置主要由變頻控制電源、勵磁變壓器、電抗器、電容分壓器組成。 二、性能特點 （1）裝置具有過壓、過流、零位啟動、系統失諧（閃落）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃落時閃落保護動作并能記下閃落電壓值，以供試驗分析。 （2）整個裝置單件重量很輕，不超過40kg，便于現場使用。 （3）裝置具有四種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。工作模式為：全自動模式、手動模式、自動調諧手動升壓模式。 （4）能存儲及時打印和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。 （5）裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時彩色液晶大屏幕顯示掃描諧振、升壓、記時曲線方便使用者直觀了解是否找到諧振點。 （6）采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。 三、技術指標 （1）額定電壓： 108kV--滿足35kV電力變壓器交流耐壓試驗； （2）輸出電壓波形畸變率：<1.0％ （3）允許連續工作時間：額定條件下一次性工作30分鐘，在對電纜耐壓時，滿足連續工作60分鐘 （4）裝置自身品質因數：Q>50 （5）電纜試驗時滿負荷下品質因數：Q>30（與負載相關） （6）輸入電源：?jiǎn)蜗?80V/220V （7）頻率調節范圍：30Hz～300Hz （8）系統測量精度：1.5％ （9）裝置具有過壓、過流、零位啟動等保護功能
