高壓固態軟起動柜的控制方式解析

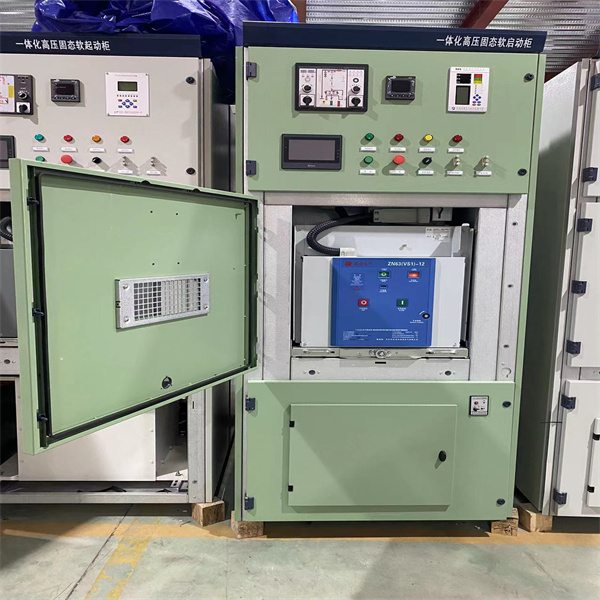

高壓固態軟起動柜的控制方式解析 高壓固態軟起動裝置主要一次器件包括：真空交流接觸器或真空斷路器、串聯晶閘管模塊、過電壓保護器、高壓電流互咸器、高壓電壓互咸器、軟起動控制器、電源模塊等。啟動裝置內剖結構簡單，各部分模塊化，維護檢修簡單方便。高壓固態軟起動柜結構設計緊湊合理，維護方便。柜體尺寸可以根據用戶要求做適當調整。 高壓固態軟啟動柜一拖一控制方式時，轉換開關也應安裝在現場操作柱上，很多人認為只要在現場操作柱上安裝上啟停按鈕，轉換開關還有啟停指示燈就可以了，二忽略了緊急停車這個問題，實際上高壓固態軟啟動器本身帶有軟停車功能，通過軟停按鈕，電機平滑的停車，對電機的沖擊影響較小。但是如果巡視人員正好在機旁，而電機發生故障，保護還未動作時，電機必須馬上停車，此時為了保護設備，只有采取緊急停車，那么我們可以從軟啟動器本體上把緊急停車按鈕引至現場，并使軟啟動器和高壓開關柜聯鎖（即把軟啟動的緊急停車按鈕的電按鈕的確電串入高壓開關柜的跳閘回來中），當發生故障時，按下緊急停車按鈕，使襄陽高壓固態開關柜同時斷電，確保電機時間內停止運行。 高壓固態軟啟動柜一拖二控制方式，容易造成兩臺電機不能同時啟動，兩者啟動時間間隔為15分鐘，這樣就將迫使中高壓固態軟啟動柜必須增加一個選擇開關，一檔為1#電機，另一檔為2 如果簽訂技術協議時，采購方?jīng)]有明確選擇開關的安裝位置，則一般情況供貨方將次開關安裝在啟動柜面板上。那么將會造成實際操作過程的繁瑣，操作人員首先要到安裝中高壓固態軟啟動柜的房間把選擇開關打到想啟動的電機檔位上，再到現場進行電機的起動，相隔15分鐘后，要啟動另一臺電機，又要到軟起室把開關打到另一檔，方可到現場起動另一臺電機，然而軟起室一般情況下是關閉的，所以建議選擇開關安裝在現場，以便操作。 高壓固態軟起動裝置檢測到外部起動命令時，由微處理器檢測到同步信號后，對主回路可控硅相位角觸發進行控制，逐漸增加電機端的電流和電壓，從而平滑起動電機。在此過程中，RC阻容吸收單元吸收可控硅反向關斷時的尖峰電壓，均壓電阻擎制可控硅電壓，保證串聯回路中每只可控硅電壓相等。光纖觸發保證了控制器于高壓可控硅之間的電氣隔離，同時保證了觸發信號不受電磁干擾。
