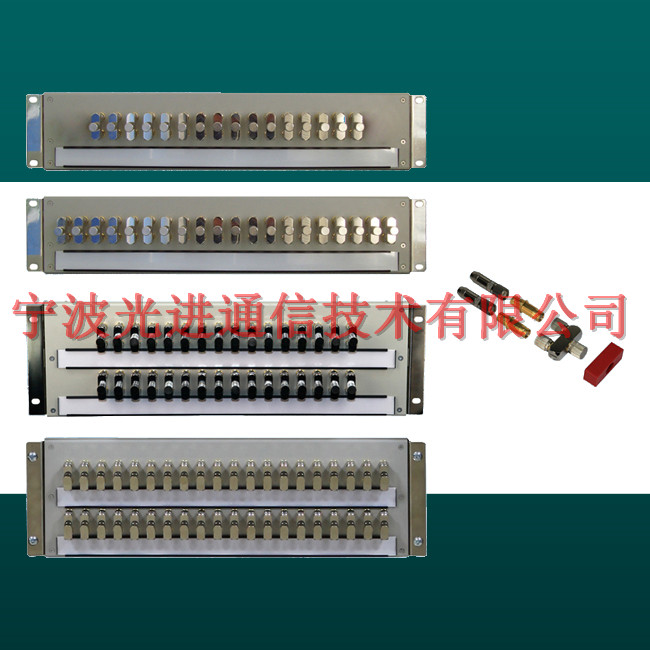

數字配線架 高頻配線架 DDF數字配線架 DDF調頻配線架產品展示

數字配線架 高頻配線架 DDF數字配線架 DDF調頻配線架產品展示

數字配線架又稱高頻配線架，在數字通信中越來越有優越性，它能使數字通信設備的數字碼流的連接成為一個整體，從速率2Mb/s～155Mb/s信號的輸入、輸出都可終接在DDF架上，這為配線、調線、轉接、擴容都帶來很大的靈活性和方便性。在數字通信中越來越有優越性，它能使數字通信設備的數字碼流的連接成為一個整體，從速率2Mb/s～155Mb/s信號的輸入、輸出都可終接在DDF架上，這為配線、調線、轉接、擴容都帶來很大的靈活性和方便性。可根據用戶操作需要,旋轉自如，完善的接地系統。

隨著光纖傳輸網與接入網通信的迅猛發展,數字配線的容量在相應上升,傳統的較繁瑣的結構已不能適應新形勢發展的需要,現我公司推出一種新型多孔位立柱的型數字配線架,與傳統產品相比,在同樣滿足YD/T1437-2006標準的要求下,結構標準化,統一化程度更高,對生產,施工,安裝操作,維護更簡單,快速,方便。采用標準化程度較高的,僅用自攻螺釘可安裝的,三面多孔位直立柱及橫立柱,側立柱,孔距25mm 新型旋轉單元,可根據用戶操作需要,旋轉自如有完善的接地系統。

產品特點：

1.系列眾多：愛立信、AT&T、富士通、NEC等；75、120歐姆等不同阻抗系列、各種柜架體等多種組合供客戶選擇；

2. 性能方面：嚴格的結構設計、優良的金屬、非金屬材料、標準鍍金以及精湛、嚴格的工藝確保產品的性能穩定、可靠；

3. 管理方面：完整科學的的線纜結構，無論中間走線、兩側走線、前后跳線、架間跳線均更符合您的使用習慣，操作更加方便；

4.細節方面：完整的接地系統、多樣的固定方式、90度旋轉的單元體等細節無缺的設計，確?？蛻羰褂酶臃奖恪?

技術指標：

1．環境要求：

1) 工作溫度： -5℃～ 40℃

2) 貯存溫度: -25℃～55℃

3) 工作相對濕度: ≤85%（ 30℃）

4) 貯存相對濕度: ≤75%

5) 大氣壓力： 70KPa～106Kpa

2．設備機架：

1) 機架高度：2000mm、2200mm、2600mm

2) 機架材料：鋁型材

3) 進纜方式：上進纜、下進纜

4) 操作方式：全正面操作

5) 機框顏色：世紀黃、電信灰

6) 接地方式：銅條

3．同軸連接器：

1) 特征阻抗：75Ω

2) 工作速率：2Mb/s、8 Mb/s、34 Mb/s、140 Mb/s、155 Mb/s（部分除外）

3) 絕緣電阻：>1000MΩ（500VDC）

4) 抗電強度：≥1000V（50HzAC）/min，不擊穿、無飛弧

5) 接觸電阻：外導體≤2.5mΩ（壓接），內導體≤10 mΩ

6) 介入損耗：≤0.3dB (50KHz～233MHz)

7) 回波損耗：≥18dB (50KHz～233MHz)

8) 回線間串音防衛度：≥70dB(50KHz～233MHz)

9) 拉脫力：>50

10) 連接器壽命：≥1000次

11) 材料：黃銅、鈹青銅

12) 同軸連接器鍍金厚度：≥2um

抽拉式光纜終端盒 12口光纜終端盒『光進通信&機架式光纜終端盒|壁掛式光纖盒』GP光纜終端盒|OTB光纖終端盒|19英寸光纖配線架|19英寸光纖分線盒（4芯、8芯、12口、24口、48口、72口、96芯、144口光纖盒，尾纖型號：FC、SC、ST、LC等型號眾多）壁掛式、機架式、桌面式等光纖終端盒|光纜終端箱系列產品是光纖傳輸通信網絡中終端配線的輔助設備，適用于室內光纜的直接和分歧接續，并對光纖接頭起保護作用。光纜終端盒主要用于光纜終端的固定，光纜與尾纖的熔接及余纖的收容和保護。 OTB，光纜終端盒主要用于光纜終端的固定，光纜與尾纖的熔接及余纖的收容和保護。光纜終端盒又叫，很多工程商也叫光纜盤纖盒，是在光纜敷設的終端保護光纜和尾纖熔接的盒子，主要用于室內光纜的直通力接和分支接續及光纜終端的固定，起到尾纖盤儲和保護接頭的作用。

光纖終端盒/OTB光纖配線架展示

光進通信通信光纜終端盒的生產依據YD/T 925-2009標準，通過第三方認證，性能完全滿足并優于上述標準。本系列產品使用于電信網、接入網、局域網、 FTTx、CATV光纖電視等光纖傳輸系統，實現光纜的引入、固定或分配，余留光纖的存儲等功能。

【產品特點】

品牌： 光進通信

>材料選用冷扎鋼板，表面靜電噴塑，具有良好的抗腐濁能力；

>模塊化設計，集光纜的熔接、存儲、配線三種功能于一體；

>全程保護光纖，采用大熔纖盤，確保其彎曲半徑≥40mm；

>1~4個進纜孔可選，容量大，支持芯數8~144芯；

>設置固定裝置，使光纜、尾纖的固定完善、可靠；

>配備高壓防護接地裝置，加強芯與殼體絕緣，系統穩定、可靠；

>尾纖或法蘭盤兩種出纖方式，適合FC、SC、ST、LC等適配器，出纖口橡膠分纖、保護；

>可適合用于平放、墻掛等安裝方式；

>各類配線單元和配件齊全，可根據需要選配。
