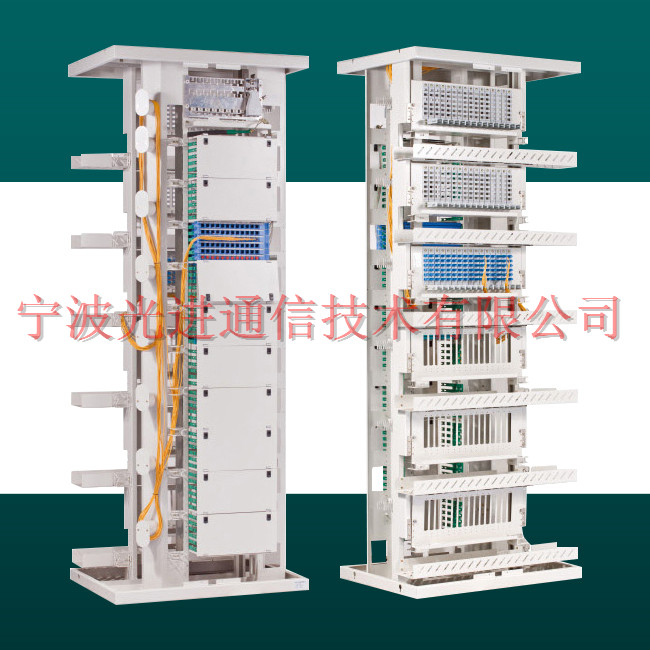

OMDF光纖配線架 OMDF光纖總配線架 MODF光纖總配線架型號規格

OMDF光纖配線架 OMDF光纖總配線架 MODF光纖總配線架型號規格

光纜總配線架（Opticalfiber Main Distribution frame，簡稱MODF，以下均簡稱OMDF ）應用了MDF的全部使用及維護方式，具有直列和橫列成端模塊。直列側連接外線光纜，橫列側連接光通信設備，可通過跳纖進行通信路由的分配連接，具備水平、垂直、前后走纖通道，便于大容量跳纖維護、管理及擴容，并可安裝鏈路測試端口。主要參照YD/T 778-2006《光纖配線架》、Q/CT 2354-2011《中國電信光總配線架技術要求》，以及國內外光纖配線架廠家的企業標準。適用于接入層中心局（OLT局）及類似的中心機房，用于接入設備光纜與外線城域網主干光纜的集中成端、連接調度及監控測量，同樣適用于大中型傳輸機房。

品牌	光進通信
產品名稱	OMDF光纖總配線架（OMDF MDF fiber）
產品型號	GPX2200-81E型（GPX2200-81 e）
產品類型	標準OMDF機架（Standard OMDF rack）
鈑金厚度	1.5m
機箱重量	80kg
箱體顏色	灰白色（烤漆）（Gray (paint)）
箱體尺寸	2200*550*550mm 2000*550*550mm
產品材質	冷軋板（manufacture）
產品質感	磨砂（Grind arenaceous）
工作溫度	-40~ 85
存儲溫度	-40 ~ 85
包裝說明	紙箱（The cartons）

一、光纜固定與保護功能

1、光纜金屬部分與機架絕緣;

2、裸纖保護軟管耐擠壓、耐老化；

3、后期布放的光纜固定不影響前期已布放光纜；

4、固定后的光纜金屬護套及加強芯可連接高壓防護接地裝置；

6、將光纜引入并固定在機架上，保護光纜及開剝后的纖芯不會受損傷；

5、光纜引入、固定和保護裝置能牢固可靠地固定光纜，不會出現松動、自由扭轉的現象。

二、調纖功能：通過光纖連接器插頭，能迅速方便地調度光纜中的纖芯及改變光傳輸系統的路由。

三、光纖成端功能：具有光纖成端裝置，以便于光纜、纖芯及尾纖接續操作、施工、安裝和維護，能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞的纖芯不受損傷。

四、光纖存儲功能：機架及單元內應具有足夠的空間，用于存儲余留光纖。其結構應便于維護割接中的跳纖調整，并便于拆除廢棄的跳纖。

五、標識記錄功能：機架及單元內具有完善的標識和記錄裝置，能方便地識別纖芯序號或傳輸路序，且記錄裝置應易于修改和更換。機架門內貼有清晰彩色走纖示意圖，機架設置有標記盒，盒內可放置空白標記卡片，便于維護人員記錄信息。

光纖總配線架：橫列側連接光通信設備，主要連接設備側，提供設備側跳纖（尾纖）的固定。直列側連接外線光纜，主要為室外光纜提供開剝固定，提供加強芯接地裝置并能提供外纜成端的設備。直列和橫列通過跳線進行通信路由的分配連接。
產品特點：
1、機柜為整體組裝形式。機柜頂部可與機房走線槽道相連，機柜主要考慮上進纜，同時兼顧下進纜的情況。
2、機架正面為跳纖布放區域，反面為光纜布放區域，從機柜正面看：機柜內部左右各有一條立柱，其安裝孔用于安裝適配器面板，機架可根據用戶配置安裝面板數量，每塊面板可固定96芯，每個面板下方均配一走線槽，固定在機架正面（跳線側），負責容納跳纖通道，固定機架背面（光纜側）固定有理線架，負責容納局內光纜開剝后套護套的光纖的通道。
3、設備正面擔負著跳纖的路徑管理、余纖盤儲任務；背面擔負著局內光纜的固定任務，背面裝有光纜固定夾。全正面操作。可操作性強，易安裝，可并架，全程走線保護：分布于走線路徑拐彎處的各種彎曲半徑保護裝置，保證光纖全程的保護特別設計的光纜開剝保護裝置，保證了光纜的固定、開剝、接地的可靠適用于帶狀光纜和束狀光纜，上、下進纜皆可。

1.一體化機架：一體化機架的直列架與橫列架為背靠背架構，雙面操作,并架結構較為固定、單一。直列機架由若干個成端盤組成1個單元，采用12芯熔配一體化托盤組件。橫列機架可采用12芯熔配一體化托盤或72芯跳纖框組件。
2.分離式機架：分離式機架由光纜熔纖終端架與設備側配線架組成，兩者為兩個單獨的光纖配線架,組合較為靈活，可以實現全正面并架結構或背靠背并架結構。直列機架由若干個成端盤組成1個單元，采用12芯熔配一體化托盤組件，橫列機架可采用72芯跳纖框或12芯熔配一體化托盤組件。分離式機架雙面并架方案(兩架正面和背靠背并架組合)，
3.分離式機架的光纖總配線架組合較為靈活，在實際應用中根據機房容量也可以組成多架全正面或背靠背跳纖場。
4.熔配分離型
熔配分離型OMDF：由熔纖架和配纖架組成，二者配合使用。熔纖架是將所有光纜引入接地，并與尾纖接續功能集中在同一子架中的機架。機架由光纜固定、開剝、捆扎、接地等組成，兩側為熔接盤熔接區。
熔配分離型OMDF熔纖架：配線架是將所有成端功能集中在同一子架且實現光傳輸路由調度功能的機架。機架由外線成端區、內線成端區、尾纜固定區、跳纖區組成，各區相互單立。外線及內線均采用可翻轉的跳纖單元框。熔配分離型OMDF的并架方案主要以全單面操作為主，

以上是目前主流廠家生產的OMDF的組合、并架方案。雙面架的外線側與設備側界面分工較為清晰，但需要雙面操作；全正面架可以背靠背安裝或?qū)Π惭b，操作方便。在工程應用中，可以根據具體應用場景、管理模式、操作習慣以及外線側和設備側的容量需求選擇合適的機架和并架方案，建成一個擴容性好、跳纖管理清晰、使用靈活的大容量跳纖場。
