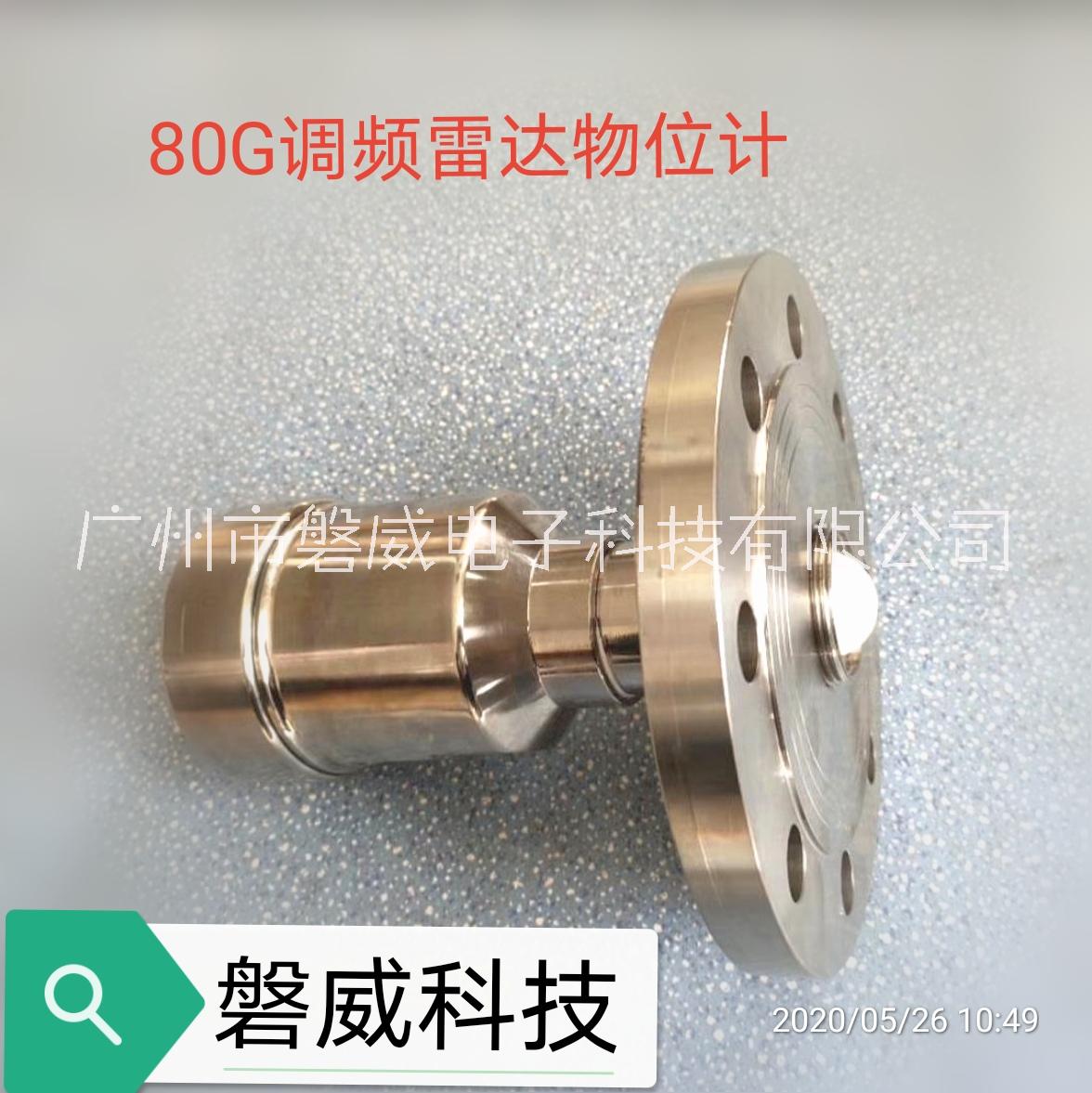

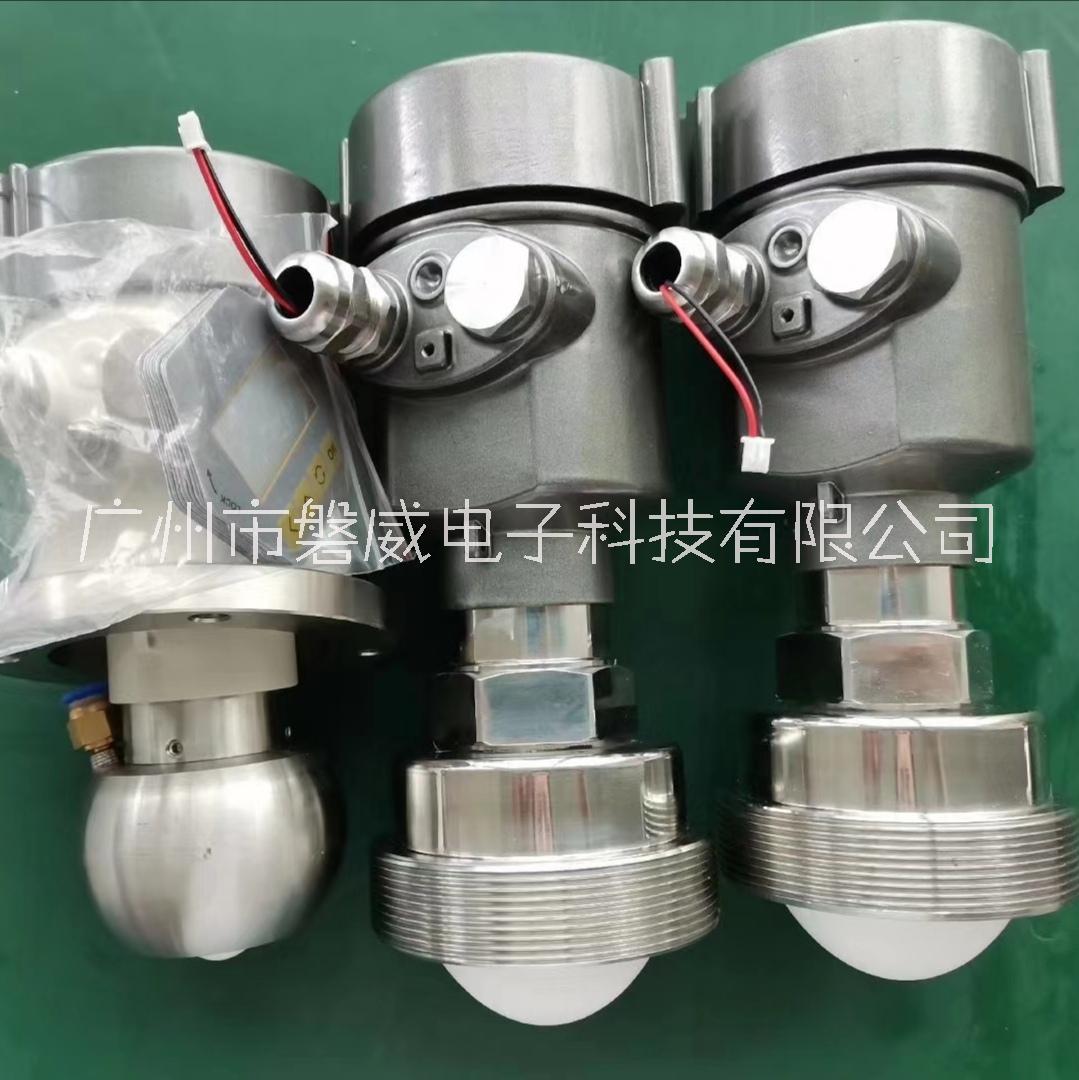

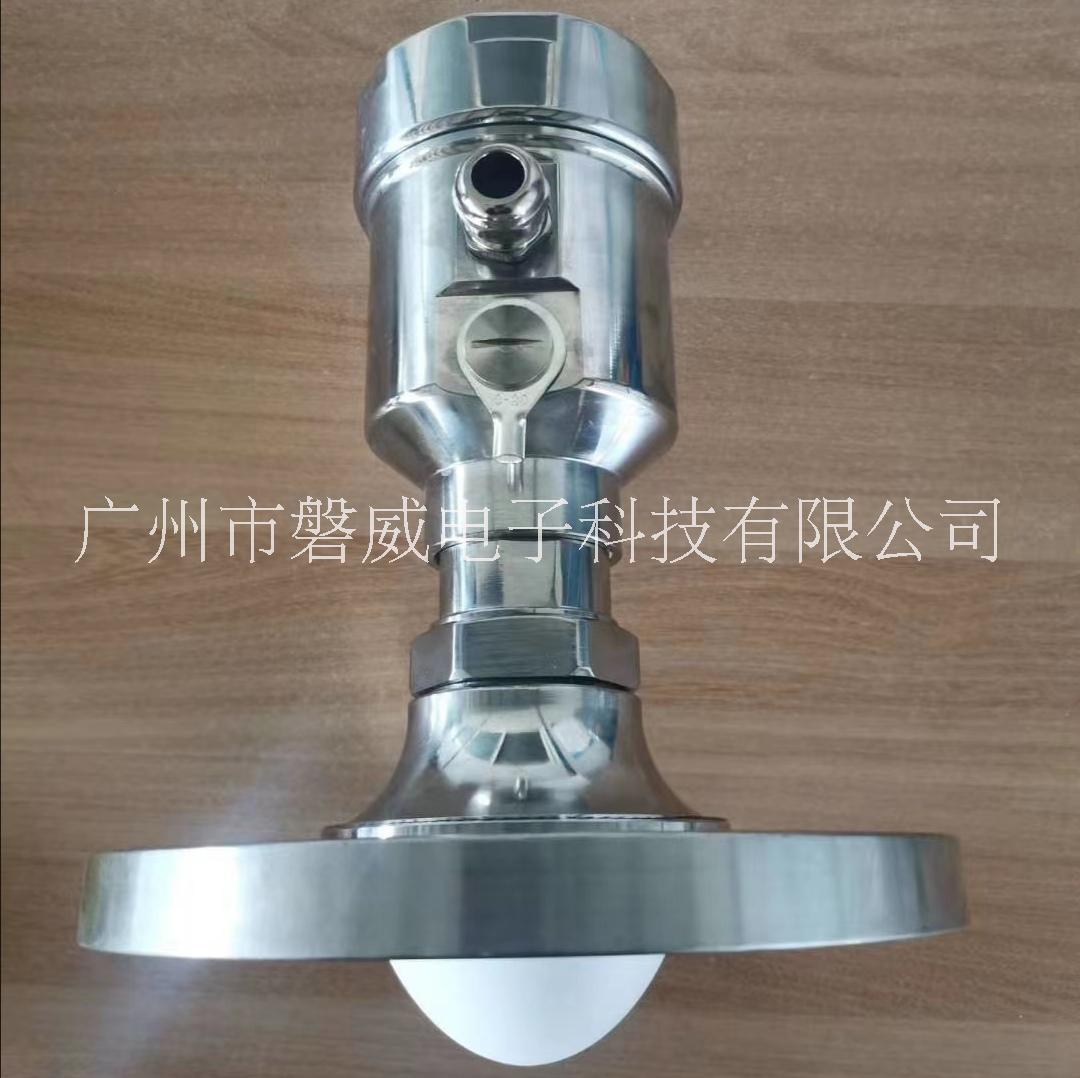

80G調頻雷達物位計液位計料位計

調頻雷達物位計自動化技術廣泛用于工業、農業、軍事、科學研究、交通運輸、商業、醫療、服務和家庭等方面。采用自動化技術不僅可以把人從繁重的體力勞動、部分腦力勞動以及惡劣、危險的工作環境中解放出來，而且能擴展人的器官功能，極大地提高勞動生產率，增強人類認識和改造的能力。

 1. 產品介紹|IODUCTION 1.1 應用功能 76-81GHz調頻波FMCW雷達產品（也稱毫米波雷達），由于它采用比Ku波段雷達頻率更高的毫米波波段，在遠程目標探測、強煙霧粉塵環境下，遠距離成像、多光譜成像等方面有重要的應用，且能夠探測比微波雷達更小的目標和實現更的定位，具有更高的分辨率和更強的保密性。 什么是毫米波電磁波：通常將30-300GHz的頻域（波長為1~10毫米）的電磁波稱毫米波，它位于微波與遠紅外波相交疊的波長范圍，因而兼有兩種波譜的特點。

本產品76-81GHz波段是人類目前為止了解和應用開發最少的區域，具有以下幾個特性。

 n 很好的瞬態性能：本波段的電磁脈沖的脈寬可以窄在亞皮秒級，因此，它可以用于對各種材料進行時間分辨研究，測量分子結構；通過取樣測量技術，能夠有效地抑制遠紅背景噪聲的干擾。
n 有很寬的寬帶：本波段脈沖源通常只需要幾個周期的電磁波震蕩，與許多生物大分子的振動和轉動能級、電介質、半導體、超導、薄膜材料的分子振動能級的波段接近。因此，本波段光譜可作為探測材料在毫米波波段信息的一種有效的手段，非常適合于測量材料吸收光譜，可用于進行定性鑒別應用。
 n 相干性：相干電流驅動的偶極子振蕩產生或是相干的激光脈沖非線性差頻效應產生；
n 低能性：毫米波光子能量只有幾個毫電子伏，不會出現X射線電離和破壞待檢測物質的現象，因此不容易破壞待檢測物質。
 n 強穿透性：對于非極性物質有很強的穿透力，許多非金屬非極性材料對本波段射線吸收較小，因此，可用于探測材料內部結構。例如，陶瓷/硬紙板/塑料制品/泡沫等對本波段電磁輻射是透明的，也可用于機場/車站安全監測，比如探查機械/物和，或用于電路板焊接檢測。
 n 易被極性分子吸收：本波段在非均勻的物質中有較少的散射，能夠探測和測量水汽含量等。也可以通過分析它們特征譜研究物質成分或進行質量控制。 作為用于工業測量領域的78GHz波段雷達，高精度、非接觸式物位和液位測量，具有其他普通微波脈沖雷達、導波雷達不可比擬的優勢，極窄的波束和穿透能力，更能適應超復雜的工況，而不減弱測量性能。

 1.2 產品適合的應用領域

 n 產品電磁波發射角小于3°，適合于狹窄空間或?qū)Рü艿罍y量
 n 產品可以達到120M測量范圍，適合于超大儲罐的測量
n 產品測量盲區在7-8CM范圍，適合于小型儲罐的測量
n 產品具有極高的測量精度，適合作為高精度計量級測量
 n 產品具有豐富的回波處理算法和各類工況環境的經驗數據；對強粉塵、蒸汽等極惡劣工況或帶攪拌、加熱棒等特殊過程倉儲罐體應用，具有其他同類產品所沒有的獨特優勢。
1.3 產品特點
n 76GHz-81GHz調頻波雷達
n 5GHz超大調頻掃描頻率寬度，應用面廣
n 支持標準HART、RS485/MODBUS總線協議
n 支持上位機設置軟件、罐旁表等操作方式
n 24VDC供電 n 簡單的安裝結構，適應現場各種安裝形態
2. 技術規格|SPECIFICATIONS
發射頻率 76GHz~81GHz，
調頻掃描頻率寬度5GHz
測量范圍 0: 0.2 m~60m（固體）（T0系列盲區增加0.2m） 1: 0.0 m ~30m（液體）（T0系列盲區增加0.2m） 2: 0.6m~120m（固體）（T0系列盲區增加0.2m） 測量精度 ±1mm
波束角 3°、8°
使用介電常數范圍 >=2
供電范圍 18~28.0VDC， 4線制 2線制
通訊方式 MODBUS總線 HART
信號輸出 4~20mA或RS-485 4~20mA
故障輸出 3.8mA、4mA，20mA，21mA，
保持 現場操作/編程 128×64 點陣顯示屏/4按鍵 可配置上位機設置軟件
工業溫度/濕度 -40~85℃/≤95%RH
外殼材質 鋁合金、不銹鋼 天線類型 透鏡天線，可配透鏡天線護罩/防腐型天線/天線散熱膏/石英隔離法蘭盤
過程壓力 -0.1~2MPa
產品尺寸 ?100*270mm
電纜入口 M20*1.5
推薦線纜 AWG18或0.75mm?
防護等級 IP67
防爆等級 ExdiaIICT6
安裝方式 螺紋或法蘭
凈重/毛重量 2.480Kg/2.995Kg
包裝箱尺寸 370*270*180mm
