金恒源GBX-8型高速合金包芯線機組

一、概述

GBX-8型高速合金包芯線機組具備自動化程度高，節能環保，節約人力，降低了工人的勞動強度。自動排線，自動測重報警，自動斷帶鋼停機，PLC控制，變頻調速，紅外監控，本機組在同行中處于較高水平。

二、整套生產線配套設備

1、帶鋼開卷盤（自帶剎車功能）

2、帶鋼儲存器

3、主機

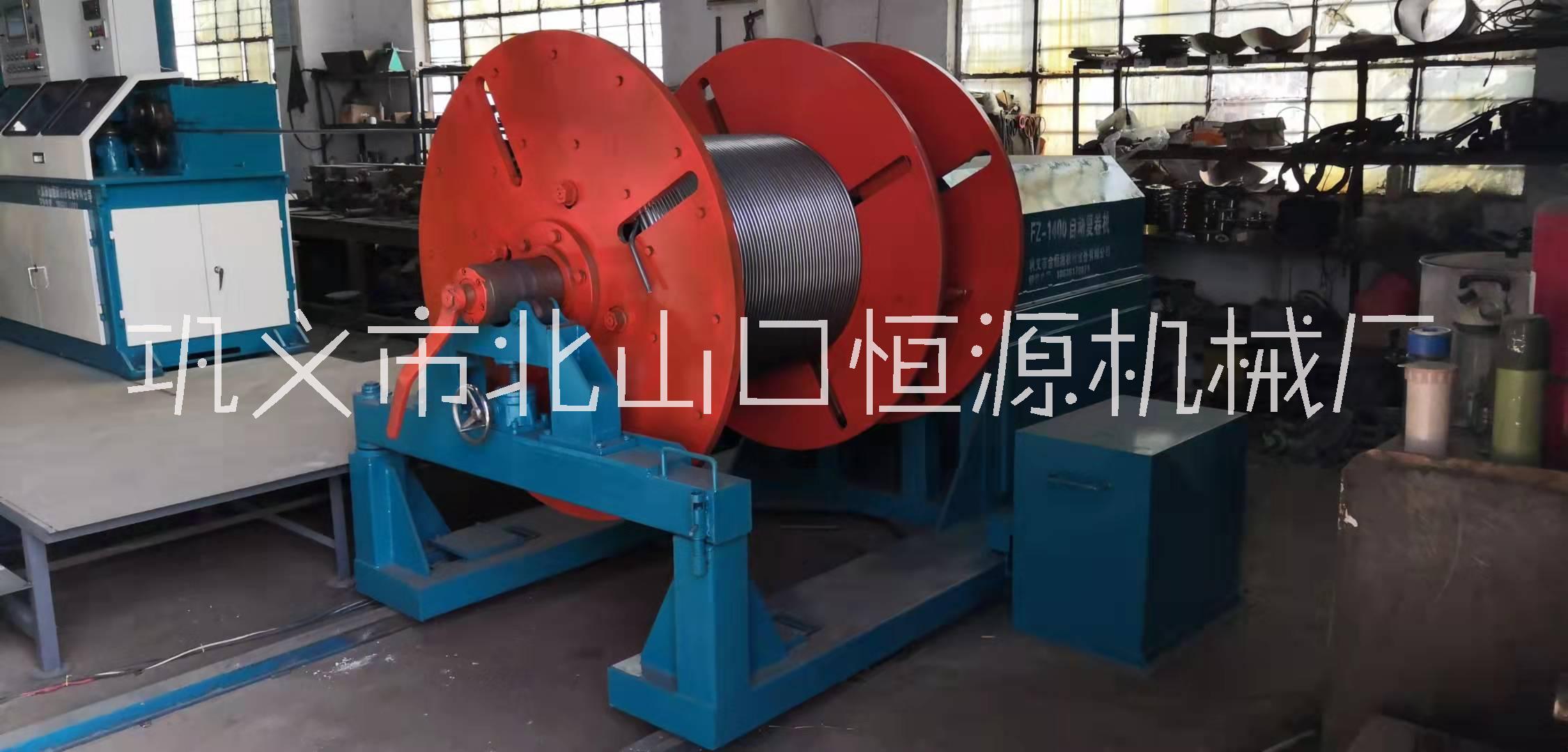

4、軌道式全自動復卷機

5、上料平臺

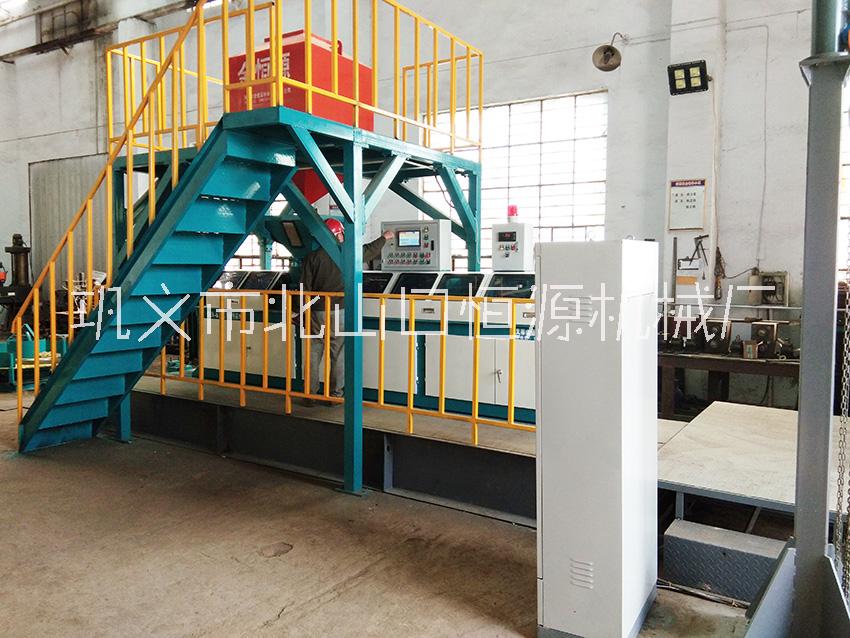

6、操作平臺

7、多功能配電控制柜

8、循環料倉

9、卸盤單臂吊

10、卸盤液壓車

三、設備參數

1、主機外型尺寸：長 6800mm x 寬 1500mm x 高 4000mm

2、復卷機外型尺寸：長 4200mm x 寬 1850mm x 高 1650mm

3、機組占地面積及高度：長 13m x 寬 5m x 高 4m      機組重量：約8噸

4、包線規格：Φ13mm  各種合金包芯線

5、包線速度：5m-60m/分

6、主機調速方式：變頻無級調速      裝機容量：26kw

7、長度計核：自動計數，彩屏顯示

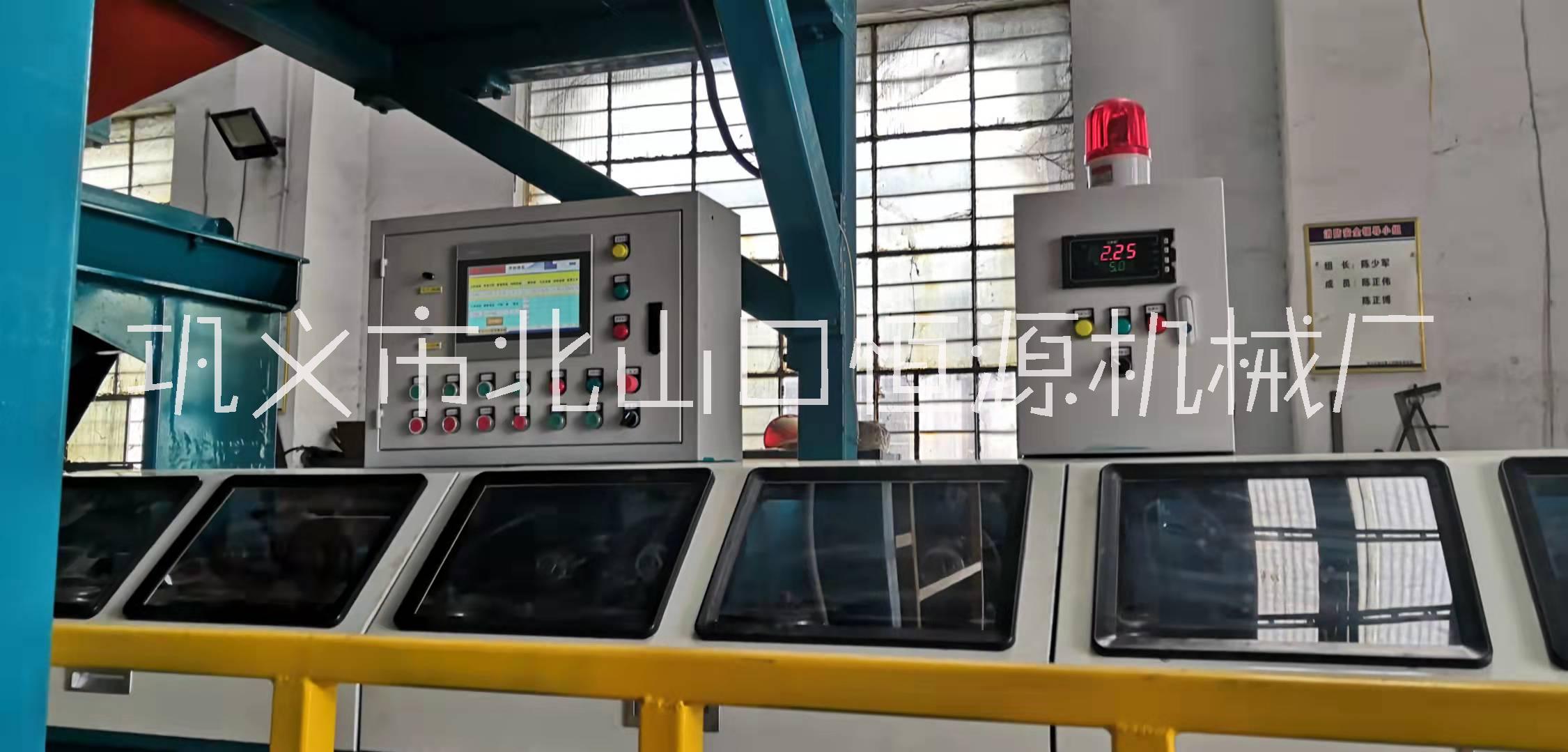

8、電氣控制：PLC自動控制大型彩色顯示屏進行數據調節

9、排線方式：全自動排線，復卷筒帶凹槽進行排線限位

10、包芯線檢測：紅外監測，自動測重，下料自動監測，缺料報警，斷帶鋼自動停機

11、復卷盤尺寸：外徑：1250mm x 內勁600mm x 高0mm-1200mm（可調）

12、生產能力：8噸/班產（8小時）

13、卸卷方式：成品不卸盤，線卷用液壓裝置自動卸卷

14、操作人數：1人

15、產品質量：符合標準
