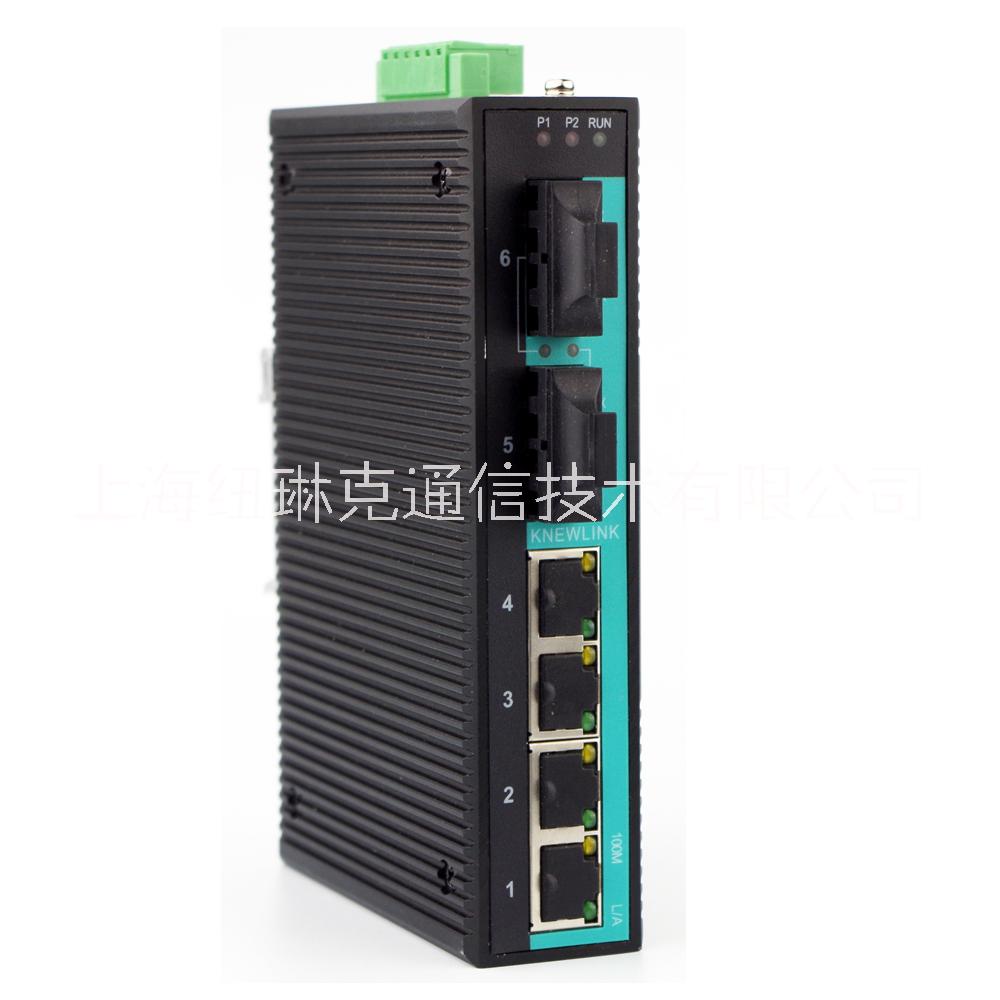

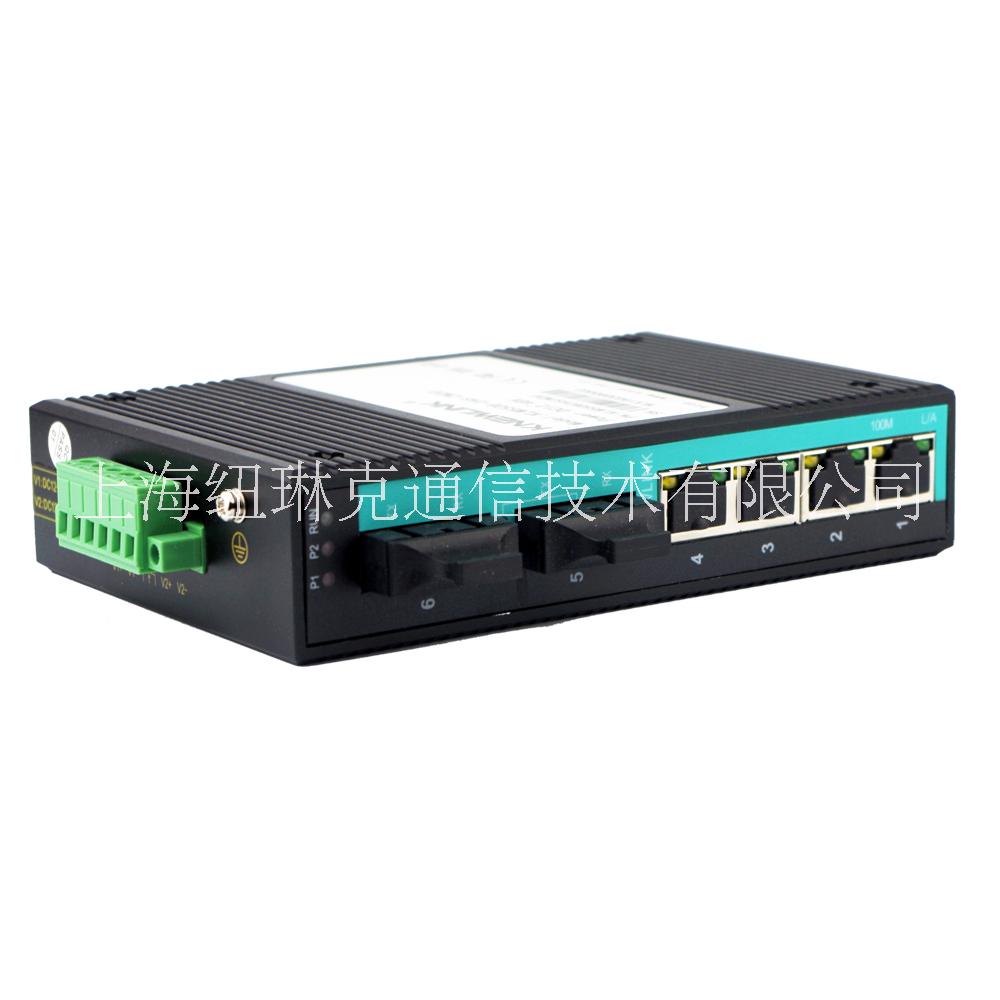

KLM5506工業級百兆2光4電導軌式以太網交換機 knewlink光纖收發器

產品概述 紐琳克生產的KLM5506系列產品，是專為工業通信網絡應用而設計開發的二層非網管型工業以太網交換機。該交換機主要用于即插即用的簡單應用方式。該系列產品提供2光4電接口配置機型，其中光口為100Base-FX單?；蚨嗄９饫w接口，電口為10Base-T/100Base-TX以太網RJ45端口，每個RJ45端口都具有自適應功能，能自動的配置到10Base-T或100Base-TX狀態以及全雙工或半雙工的運行模式，并能自動進行/-X連接。使工業通信更加順暢、更加可靠、更加快速，滿足客戶為提高附加值應用而不斷創新的需求。 紐琳克的非網管型交換機提供寬范圍的直流DC12-48V和交直流110/220V電源輸入。在結構安裝方面，KLM5506系列交換機使用工業卡軌式安裝。該系列產品具備高速線速轉發、即聯即用的特性，在核心器件上采用工業級品質設計方案，無論是在惡劣的工業現場前端還是在高電磁輻射場景下，均能保證設備穩定運行，產品廣泛適用于綜合能源、智慧城市、軌道交通、智能交通、工業自動化等工業領域。 產品特點 提供6個百兆以太網接口，支持2個百兆光+4個百兆電接口配置； 可選配100Base-FX不同傳輸距離、不同類型的光纖接口； 百兆電口10/100M自適應，全/半雙工，/X自適應模式； 支持指示燈狀態顯示； 即插即用，方便快捷； 電源具有可靠的浪涌、過流、防反接保護及優良的EMC性能； 采用高強度封閉鋁制外殼，IP40防護等級，無風機外殼扇熱， 耐用，穩定可靠； -40℃~85℃工作溫度，滿足惡劣工業環境應用要求。 技術參數 IEEE標準 802.3i、802.3u、802.3x等 交換方式 存儲轉發 背板帶寬 1.6Gbps RJ45端口 4個10Base-T/100Base-TX 光端口 2個100Base-FX 電口參數 物理接口：RJ45 帶 RJ-45 端口：10Base-T/100Base-TX，支持自動協商功能 接口標準：符合IEEE802.3 標準 傳輸距離：100 米 光口參數 發光功率：>-12dBm(單模) >-17dBm(多模) 收光靈敏度：<-38dBm(單模) <-35dBm(多模) 波長： 1310nm(單模) 1550nm(單模) 1310nm(多模) 傳輸距離：20～80Km 可選(單模) <5Km(多模) 連接器類型：SC/FC/ST 傳輸速率：155Mbps 電源參數 輸入電壓： 直流電源： DC12~48V 和DC48V(36~72V)（支持雙電源冗余輸入） 交流電源：DC110~370V 及AC85~264V（單電源） 輸入功耗：＜2.6W@24VDC 過流保護：內置 機械參數 物理尺寸（高×寬×深）：140X35X100mm（不包含DIN卡軌組件尺寸） 安裝方式：標準DIN卡軌式 散熱形式：鋁合金單肋形機箱表面散熱，無風機 機殼防護：IP40 工作環境 工作溫度：-40℃~+85℃ 存儲溫度：-40℃~+85℃ 濕度：5%~95%（無凝露） EMC標準 EN61000-4-2防靜電（ESD）：±8kV接觸放電，±15kV空氣放電 EN61000-4-3電磁場：10V/m（80-1000MHz） EN61000-4-6防傳導：3V（10kHz~150 kHz），10V（150kHz~80 MHz） EN55022：EN55022 Class A 外形尺寸 訂購信息 訂購： 產品型號 KLM5506-N-OT-P1P2-LV(6口光電組合系列） 代碼定義 代碼選型 N：代表光口數量 2：代表2個光口 OT：代表光纖種類 AS:單模雙纖 AM：多模雙纖 SF:單模單纖 P1:代表光纖接口 P2代表光纖通信距離 ZM:光纖接口為SC方口 RM：光纖接口為ST卡口 TM:光纖接口為FC螺紋口 02：通信距離為2KM 20:通信距離為20KM 40:通信距離為40KM 60:通信距離為60KM 80:通信距離為80KM LV 空：代表供電電源為雙路DC12-48V LV:代表供電電源為單路交直流220V LV110:代表供電電源為單路交直流110V 例如：KLM5506-2AS-ZM20-LV規格為2個百兆光口，4個百兆電口，單模雙纖SC接口。通信距離20KM.交直流220V供電
