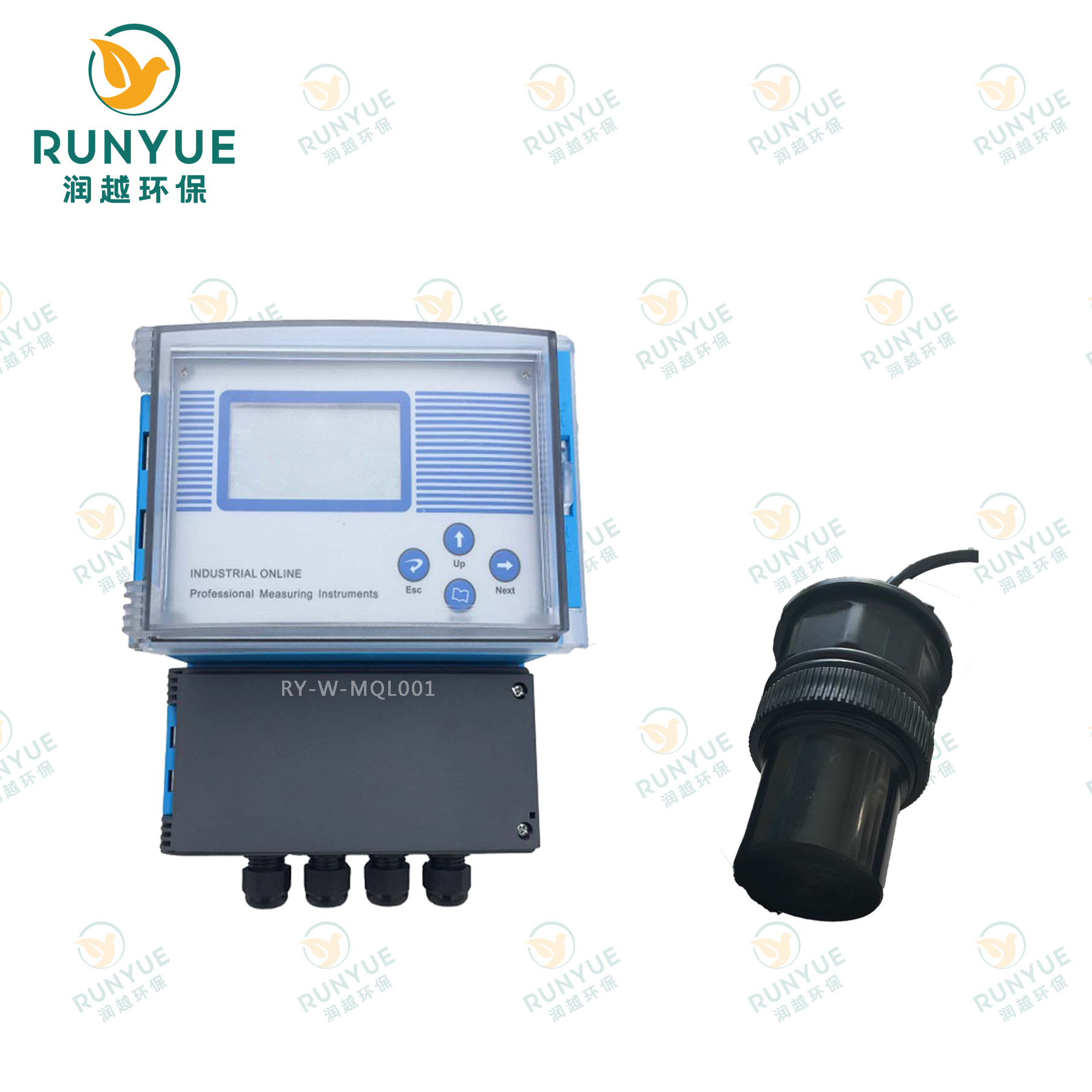

產品概述

超聲波明渠流量計用于測量明渠內各種流體的流量。明渠流量計具有同介質非接觸測量、節省場地、工作可靠等優點，既可用于污水排放的測量，又適用于農田水利灌溉的用水計量以及舊城區的排水改造工程。

測量原理

當被測介質全部通過堰槽形成自由流時，其流量與堰槽上游水位形成對應關系，通過測量水位的高度再進行一系列換算就可以得出相應流體的瞬時流量。

產品特點

非接觸測量、免維護、高精度、使用壽命長

大電流繼電器，支持多路報警輸出

4-20mA電流輸出RS485智能傳輸信號輸出，支持ModBus協議

LCD液晶顯示窗，外形美觀精致，顯示信息豐富

節省場地、工作可靠

靈活的支架安裝、法蘭安裝（可選）

高精度自動溫度補償系統；

變送器技術參數

測量范圍：0-1000L/S

顯示方式：LCD液晶顯示

盲區： 0.25-0.65m

分 辨 率：1mm

精 確 度：±3%FS

重 復 性：±5mm

環境溫度：-20~60℃

相對濕度：（65±20）%

模擬輸出：4~20mA、負載750Ω

報警輸出：雙路繼電器(3路可選)

數字輸出：RS485

供電電源：AC220V±10%或DC24V

防護等級： IP65

傳感器技術參數

材 質： ABS/PVC/PTFE

溫度范圍： 0-60℃

耐 壓： ＜0.6MPa

安裝尺寸： M48*1.5

防護等級： IP67

安裝方式： 分體式

連接電纜：屏蔽線纜10m (分體式標配)

變送器維護

變送器根據使用的要求，安裝位置和工作情況比較復雜，為了使變送器正常工作，維護人員需要對變送器進行定期維護，維護時請注意如下事項：

安裝在室外請檢查變送器安裝箱體是否有漏水等現象；

檢查變送器的工作環境，如果溫度超出變送器的工作穩定范圍，請采取相應措施，否則變送器可能會損壞或?qū)е缕涫褂脡勖档停?

清潔變送器的塑料外殼時，請使用軟布和柔和的清潔劑，注意不要讓濕氣進入變送器內部；

檢查變送器顯示數據是否正常；

檢查變送器接線端子上的接線是否牢固，注意在拆卸接線蓋前應先將220V交流電源斷開。

傳感器維護

為了獲得好的測量效果，傳感器需要進行定期維護，維護時請注意如下事項：

檢查傳感器的電纜，正常工作時電纜不應繃緊，否則容易使電纜內部電線斷裂，導致傳感器不能正常工作；

檢查傳感器的外殼是否因腐蝕或其他原因受到損壞；

檢查傳感器和變送器連接電纜插頭、插座是否松動。

傳感器安裝

傳感器要安在支架上。根據現場所使用的量水槽的構造條件自行加工。支架可以做成“門"字形，安裝時跨裝在渠道上。注意留出￠52安裝探頭的孔(防腐傳感器需開￠62的孔)。如果渠道側墻允許，也可以用兩根角鋼做成探頭支架。

注意：在連接傳感器與安裝管時，請旋轉支架管而不要旋轉傳感器，否則傳感器的電纜有可能被損壞。

案例現場
