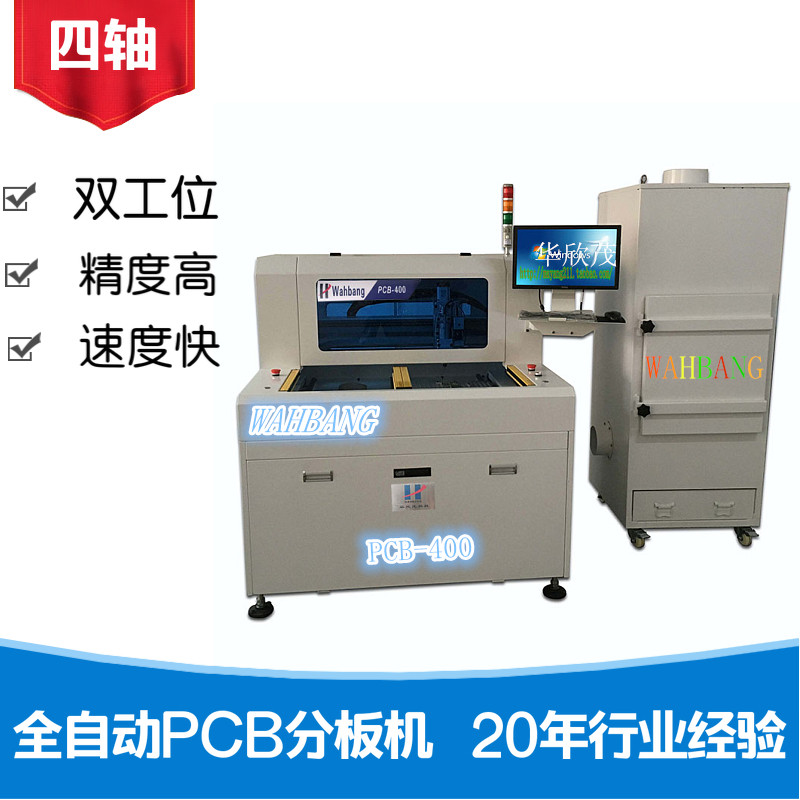

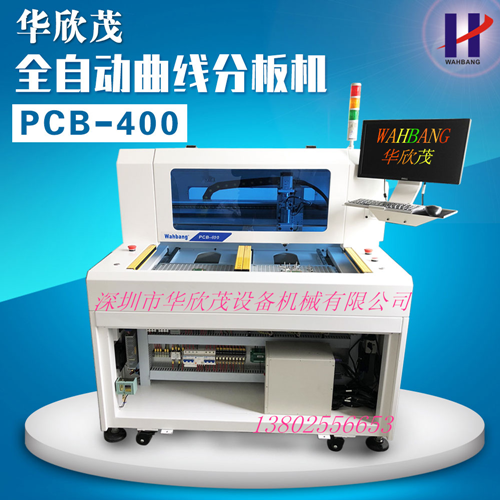

全自動四軸曲線分板機PCB-400

機器性能指標： Overall（概述） 設備尺寸 1150mm x 1250mm x 1325mm 重量 750KG 底腳可調高度 60~110mm Manipulator（機械控制） 操縱馬達類型 Panasonic MINAS A6系列 操縱馬達重復精度 0.001mm 行程范圍 870mm*450mm*50mm Work station（工作臺） 板的定位方式 治具定位、頂針定位、視覺校正 進出板方式 左右工作臺絲桿、導軌、伺服電機傳動 分板尺寸 350mm*400mm（雙工作臺面） 分板厚度 5mm Fixturing（夾具） 剛性?shī)A具 客戶訂制防靜電治具 上端夾緊 采用孔定位方式 Spindle Motor(主軸) 功率 400W 轉速 40000rpm/min 冷卻方式 自然冷卻方式 更換工具方式 扳手更換 Routing capability（路徑性能） 切割速度 100mm/s 移動速度 3000mm/s Vacuum System（過濾系統） 過濾系統功率 2.2KW380V電機 過濾器 立式 Utilities（動力） Power（功率） 4.5KW AC380V Air supply（氣壓） 4-6KG/cm2 Programming（程序） 編程方式 在線編程 編輯功能 直線、斜線、圓孤、圓 程序存儲 跟據需要選擇存儲位置 配置編程CCD Daxiang 540TVL系列高像素彩色CCD 直徑補償 自動 過濾器設定 每次加工完成停機自動振打清潔過濾袋并將灰塵集中到集塵箱 Operation Monitors（監視器） 三色燈 高亮度三色燈監視機器的各種工作狀態 工具好壞檢測 壽命使用累計距離檢測 馬達過熱檢測 具有過熱、過載、低電壓等保護功能 伺服過載檢測 具有過載、線路是否正常、低電壓等保護功能 工具壽命跟蹤 壽命累計距離檢測 分板計數 分板計數，分板用時計數方式。 機器報錯記錄 軟件自動機器報警提示 Accuracy（精度） 軸位置精度 ±0.01mm 分板精度 ±0.025mm 機臺重覆精度 ± 0.01mm 重覆切割精度 ± 0.025mm Safety（裝置） 工作范圍保護罩 采用四面密封保護方式 光幕開關 左右工作臺 緊急停止按鈕 左右工作臺 五、高速吸塵器參數： 過濾器 立式箱體 集塵箱尺寸 730mm×640mm×1700mm 電壓功率 AC380V 50HZ，2.2KW、3HP 噪音 75db以下 入風口\出風口尺寸 6寸\8寸 電源線 5X2.52 高密過濾袋 16PCS
