耐可 不銹鋼扁環 八四內弧環 金屬納特環 金屬花環

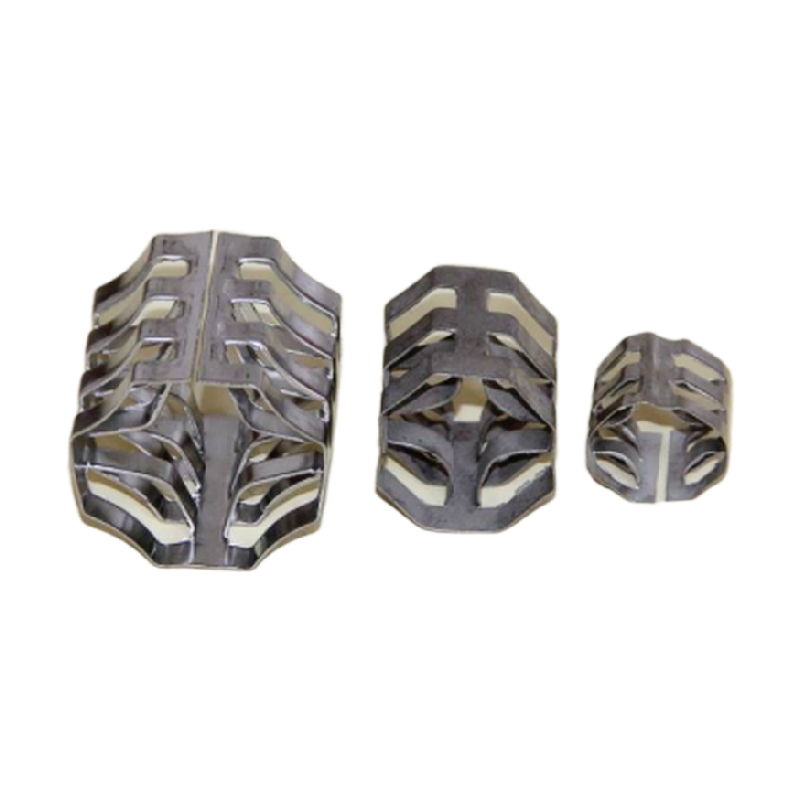

簡介 不銹鋼扁環填料，屬于短開孔環型填料，簡稱為QH-1型或SMR（Super Mini Ring ）,此填料用于低界面張力體系的液液萃取過程，軸向混合小，處理能力大，其傳質效率可提高20%以上；用于中等界面張力體系的液液萃取過程時，其筆負荷可達50~60m 3/（m2.h）；此種填料也可適用于氣液傳質過程。 性能參數 規格 外徑×高×厚 mm 堆積個數 n/m? 比表面積 m?/m? 空隙率 % 干填料因子 m-1 Φ25 25×9×0.5 160000 228 0.936 280 Φ38 38×12.7×0.7 48000 150 0.95 175 Φ50 50×17×0.8 21500 115 0.965 156 Φ75 75×22.5×1.0 5800 88 0.975 90.2 （注：以上數據，均是以不銹鋼304L為基準的) 簡介 八四內弧環（Very special packing）其意是優異的填料,也稱麥勒環填料。八四內弧環填料有合理的幾何對稱性，構造均勻性好及高的空隙率，八弧圈與四弧圈順軸向交替安排，各弧段沿徑向向環內折進，從而使填料表面連續而不斷開、且在空間均勻分布，與鮑爾環相比，通量可提高15-30%，壓降減小20-30%。 性能參數 規格 外徑×高×厚 mm 堆積個數 n/m? 比表面積 m?/m? 堆積重度m?/m? 空隙率 % 干填料因子 m-1 Φ25 25×25×0.6 59200 250 420 93 310 Φ38 38×38×0.6 14500 138 350 94.7 163 Φ50 50×50×0.8 7000 121 300 95 144 Φ76 76×76×1.0 1950 75 280 95 86 （注：以上數據，均以不銹鋼304L為基準） 簡介 金屬納特環散堆塔填料,由戴爾·納特于1984年設計,提高了橫向液體擴散和表面膜更新的效率。為小型塔理論上提供了的散堆性與小的重疊率和的機械強度和優良的表面利用率。該填料應用于蒸餾、吸收和其他運用環境。 性能參數 規格 外徑×高×厚 mm 堆積 個數 n/m? 比表 面積 m?/m? 堆積 重度 m?/m? 空隙率 % 干填料 因子 m-1 Φ25 25×20×0.6 101160 185 409 96 209.1 Φ38 38×30×0.8 24680 112 365 96.8 126.6 Φ50 50×40×1.0 10400 75 291 97 84.7 Φ76 76×60×1.2 3320 57.6 244.7 97 63.1 簡介 金屬花環填料 304 316L 鋁花環，產品采用不銹鋼板沖壓制成，外觀為橢球狀填料，包括有由一塊板材一體成型內環和外環，該內環與外環之間連接有筋，所有筋是由上半圓環筋和下半圓環筋構成，每兩相鄰筋由上半圓環筋和下半圓環筋交錯排列。 參數 型號 外形尺寸 mm 堆積個數n/m3 堆積密度Kg/m3 比表面積m2/m3 空隙率% Dg50 55×25×0.8 19180 105.5/302.3 180 89 Dg75 80×35×1.0 4700 73.2/209.7 127 90 Dg100 108×45×1.2 2520 75.6/216.6 108 95
