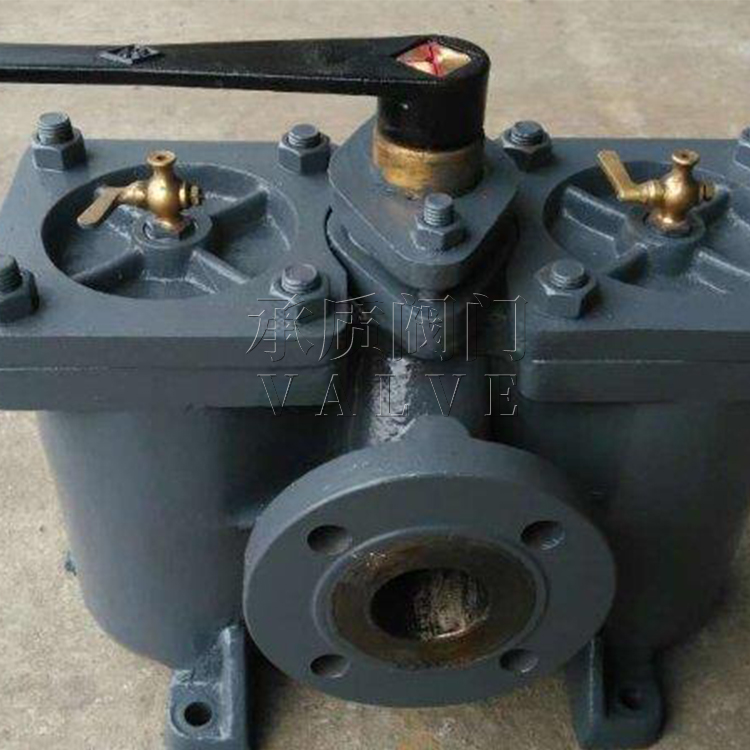

船用低壓粗油濾器CB/T425-94

低壓粗油濾器CB/T425-94

標準型號：CB/T425-94；

可選口徑規格：DN20/25/32/40/50/65/80/100mm；

產品類型:船用雙聯過濾器

連接：法蘭；

公稱壓力：0.4MPa;

濾網規格：0.09-0.75mm；

使用介質：船用油品等；

殼體材質：灰鑄鐵；

壓蓋材質：灰鑄鐵；

濾網材料：不銹鋼；

塞芯材料：鋁青銅；

重量：11-124千克；

殼體壁厚：7-10mm；

使用壽命：5-6年，濾網需定期清洗更換；

油濾器的形式為

A型——法蘭連接尺寸按GB569的油濾器

B型——法蘭連接尺寸按BG2501的油濾器

油濾器參數表

標記示例

DN50，濾網規格為0.25/0.16.法蘭連接尺寸按GB569的低壓粗油濾器標記為：油濾器A50-0.25/0.16 CB/T425-94

DN50，濾網規格為0.40/0.22，法蘭連接尺寸按GB2501的低壓粗油濾器標記為：油濾器AS50-0.40/0.22 CB/T425-94

技術要求

1油濾器的本體和蓋的材料為HT200，賽芯材料為ZQA19-2II，磁性板材料為ALNi12-25，濾網材料為H62或2Cr13。

2油濾器濾網筒過濾有效面積與公稱通徑截面積之比應不小于5.

3油濾器用金屬絲網的選用按GB5330.

4用于滑油介質的油濾器應加磁性板。

5油濾器內腔應清潔。

6油濾器的本體和蓋加工后應以0.7MPa進行強度水壓試驗，持續時間不少于2min，應無滲漏。

7油濾器的各運動部件操作應靈活可靠，操作時不允許加輔助扳手。

8裝配好的油濾器應對塞芯部位進行密封性水壓試驗，試驗壓力0.4MPa，持續時間不少于1min，本體和塞芯密封面結合處允許有少量滲漏，其滲漏量不大于0.01mm3/s。

9油濾器的鑄造壁厚按CB/T3927。

10其他技術要求按GB600
