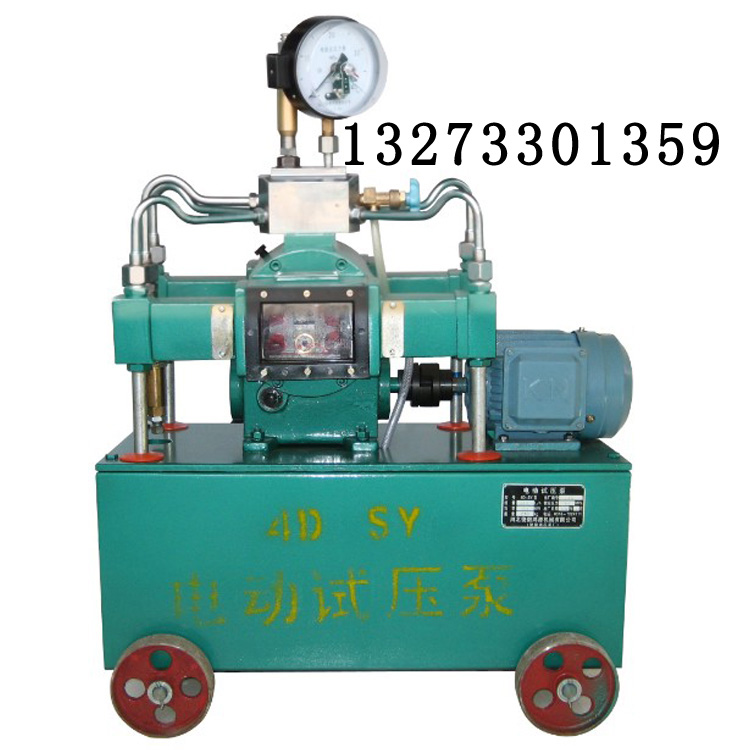

開封 廠家供應臥式三缸電動試壓泵 打壓泵設備 建筑試壓泵

公司是集研發、生產、銷售、服務于一體的現代化企業。由科研人員生產的試壓泵系列產品廣泛于石油、化工、建材、鍋爐、管道、閥門、橡膠、塑料管材、受壓容器、受壓產品, 作壓力測試和密封試驗、強度試驗、實驗等。目前內試壓泵的工作液體一般是水，也可以為純凈的礦物油。一般試壓泵主要有手動和電動兩種。

主要結構和工作原理

該產品為臥式四缸對稱配置的往復泵。由電動機、減速箱、傳動箱、水缸、集水器、安全閥及水箱等主要部件組成。

在柱塞的往復作用下，四只水缸內的工作容積形成周期變化。當柱塞為吸入行程時，出水閥關閉，隨水缸工作容積的增大，缸內形成真空，水箱內的工作介質在大氣壓力的作用下，通過濾網、進水管、頂開進水閥進入缸體內。當柱塞為排出行程時，進水閥關閉，出水閥被迫開啟，柱塞將工作介質通過出水閥輸入集水器，輸送到被試容器內，直至達到某一預*的試驗壓力，實現試壓的目的。

集水器：集水器是泵的控制樞紐，起控制、測量和保護作用。集水器內設有截止閥、安全閥、放水閥及連接輸出接管的工作接頭，其上裝有壓力表。

止回閥：止回閥是高、低壓缸間的通斷閥，可以避免低壓水缸承受高壓。

安全閥：安全閥是本泵液力端的過載保護裝置。

當泵的實際排出壓力≤25MPa該閥的起跳壓力為壓力表的*數值應相當于泵額定壓力的1.2-1.5倍。額定排出壓力的1.1-1.15倍；當泵實際排出壓力≥25MPa時，為額定壓力的1.15-1.25倍時，即應釋放工作介質，使泵不致過載，起到保護作用。

壓力表：集水器上裝有壓力表，當被試容器達到試驗壓力，停機及關閉截止閥后，壓力表仍指示試驗壓力，壓力表的*數值應相當于泵額定壓力的1.2-1.5倍。

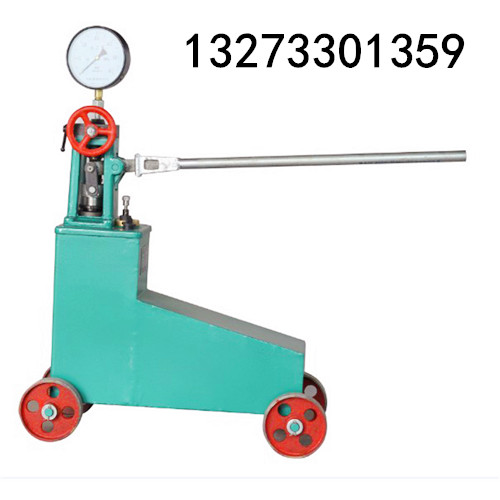

試壓泵在開始使用之前，應*行檢查調整各處的聯接部件是否有松脫現象。進出水管管路是否暢通，水箱內的水是否清潔，嚴禁使用含有纖維泥沙雜物的污水，防止影響泵的使用性能。檢查調整完畢之后，將被試壓容器與工作接管接通。關閉放水閥針，打開控制閥針，然后操作手柄上下浮動，用力要均勻避免沖擊，使柱塞做往復運動，把水箱內的清水經吸水管吸入低壓缸，進入高壓缸和控制器，由工作接管流入被試壓容器，其壓力值可以從壓力表上讀出。試壓時壓力應在壓力表的*指示值的2/3以內工作。*工作壓力不得超過本型號試壓泵所規定的額定排出壓力值。
