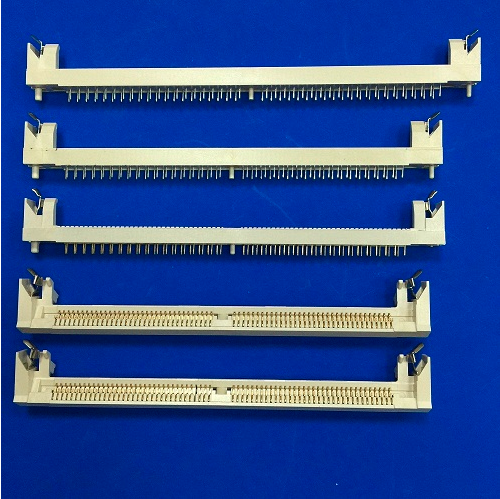

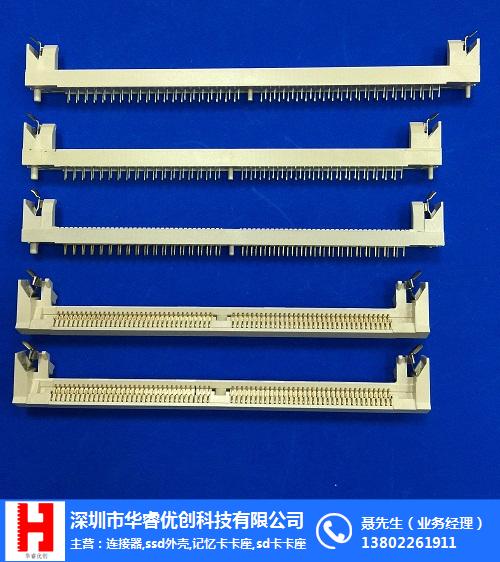

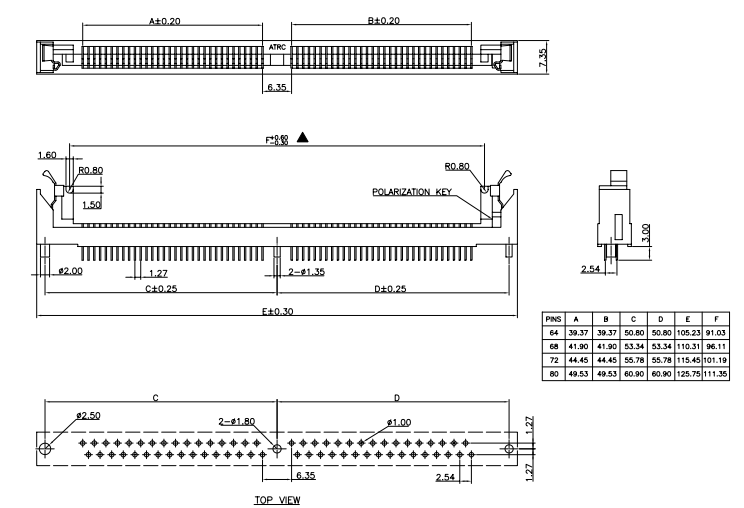

SIMM 72PIN連接器 內存條插槽72PIN SIMM 72PIN插槽
咨詢底價
查看聯系方式
SIMM 72線內存條引腳定義
SIMM 是 Single Inline Memory Module (單列直插) 的縮寫
引腳定義 Pin 無校驗 有校驗 DescripTIon 1 VSS VSS Ground 2 DQ0 DQ0 Data 0 3 DQ16 DQ16 Data 16 4 DQ1 DQ1 Data 1 5 DQ17 DQ17 Data 17 6 DQ2 DQ2 Data 2 7 DQ18 DQ18 Data 18 8 DQ3 DQ3 Data 3 9 DQ19 DQ19 Data 19 10 VCC VCC +5 VDC 11 n/c n/c Not connected 12 A0 A0 Address 0 13 A1 A1 Address 1 14 A2 A2 Address 2 15 A3 A3 Address 3 16 A4 A4 Address 4 17 A5 A5 Address 5 18 A6 A6 Address 6 19 A10 A10 Address 10 20 DQ4 DQ4 Data 4 21 DQ20 DQ20 Data 20 22 DQ5 DQ5 Data 5 23 DQ21 DQ21 Data 21 24 DQ6 DQ6 Data 6 25 DQ22 DQ22 Data 22 26 DQ7 DQ7 Data 7 27 DQ23 DQ23 Data 23 28 A7 A7 Address 7 29 A11 A11 Address 11 30 VCC VCC +5 VDC 31 A8 A8 Address 8 32 A9 A9 Address 9 33 /RAS3 /RAS3 Row Address Strobe 3 34 /RAS2 /RAS2 Row Address Strobe 2 35 n/c PQ3 Parity bit 3 (for the 3rd byte, bits 16-23) 36 n/c PQ1 Parity bit 1 (for the 1st byte, bits 0-7) 37 n/c PQ2 Parity bit 2 (for the 2nd byte, bits 8-15) 38 n/c PQ4 Parity bit 4 (for the 4th byte, bits 24-31) 39 VSS VSS Ground 40 /0 /0 Column Address Strobe 0 41 /2 /2 Column Address Strobe 2 42 /3 /3 Column Address Strobe 3 43 /1 /1 Column Address Strobe 1 44 /RAS0 /RAS0 Row Address Strobe 0 45 /RAS1 /RAS1 Row Address Strobe 1 46 n/c n/c Not connected 47 /WE /WE Read/Write 48 n/c n/c Not connected 49 DQ8 DQ8 Data 8 50 DQ24 DQ24 Data 24 51 DQ9 DQ9 Data 9 52 DQ25 DQ25 Data 25 53 DQ10 DQ10 Data 10 54 DQ26 DQ26 Data 26 55 DQ11 DQ11 Data 11 56 DQ27 DQ27 Data 27 57 DQ12 DQ12 Data 12 58 DQ28 DQ28 Data 28 59 VCC VCC +5 VDC 60 DQ29 DQ29 Data 29 61 DQ13 DQ13 Data 13 62 DQ30 DQ30 Data 30 63 DQ14 DQ14 Data 14 64 DQ31 DQ31 Data 31 65 DQ16 DQ16 Data 16 66 n/c n/c Not connected 67 PD1 PD1 Presence Detect 1 68 PD2 PD2 Presence Detect 2 69 PD3 PD3 Presence Detect 3 70 PD4 PD4 Presence Detect 4 71 n/c n/c Not connected 72 VSS VSS Ground 容量定義： PD2 PD1 容量 GND GND 4 or 64 MB GND NC 2 or 32 MB NC GND 1 or 16 MB NC NC 8 MB 存取速度： PD4 PD3 速度 GND GND 50, 100 ns GND NC 80 ns NC GND 70 ns NC NC 60 ns
