美國PARKER派克 AY型雙唇防塵圈 PARKER派克 AY型防塵圈

PARKER派克 AY型雙唇防塵圈

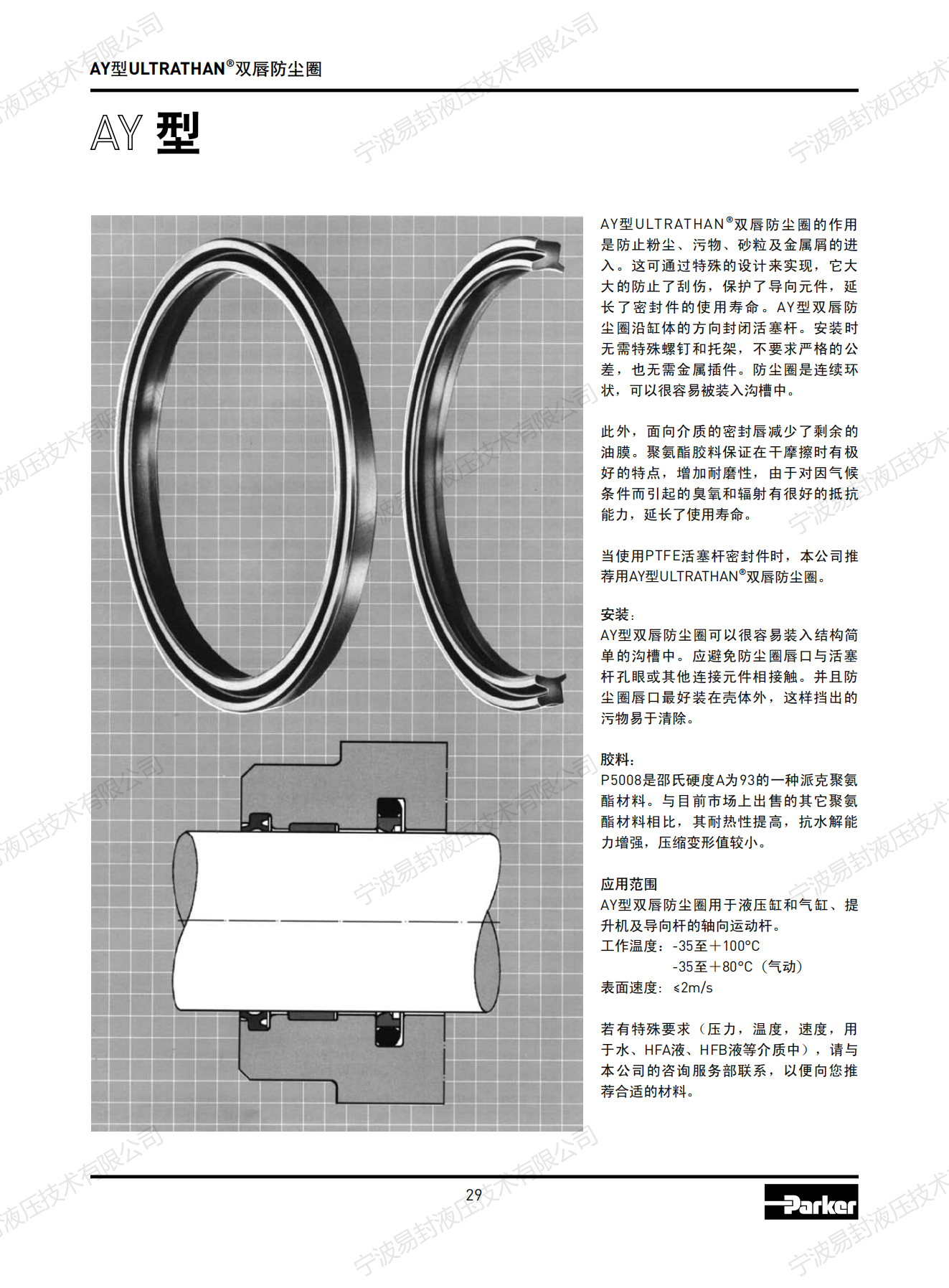

   AY型ULTRATHAN ?雙唇防塵圈的作用是防止粉塵、污物、砂粒及金屬屑的進入。這可通過特殊的設計來實現，它大大的防止了刮傷，保護了導向元件，延長密封件的使用壽命。AY 型雙唇防塵圈沿缸體的方向封閉活塞桿。安裝時無需特殊螺釘和托架，不要求嚴格的公差，也無需金屬插件。防塵圈是連續環狀，可以很容易被裝入溝槽中。

此外，面向介質的密封唇減少了剩余的油膜。聚氨酯膠料保證在干摩擦?xí)r有極

好的特點，增加耐磨性，由于對因氣候條件而引起的臭氧和輻射有很好的抵抗

能力，延長了使用壽命。

當使用PTFE活塞桿密封件時，本公司*用AY型ULTRATHAN ?雙唇防塵圈。

安裝：

AY型雙唇防塵圈可以很容易裝入結構簡單的溝槽中。應避免防塵圈唇口與活塞

桿孔眼或其他連接元件相接觸。并且防塵圈唇口裝在殼體外，這樣擋出的

污物易于清理。

膠料：

P5008是邵氏硬度A為93的一種派克聚氨酯材料。與目前市場上出售的其它聚氨

酯材料相比，其耐熱性提高，抗水解能力增強，壓縮變形值較小。

應用范圍

AY型雙唇防塵圈用于液壓缸和氣缸、提升機及導向桿的軸向運動桿。

工作溫度：-35至＋100°C

          -35至＋80°C（氣動）

表面速度:   ≤2m/s

若有特殊要求（壓力，溫度，速度，用于水、HFA液、HFB液等介質中），請與

本公司的咨詢服務部，以便向您*合適的材料。

AY型防塵圈（ISO系列）

   產品號          d*D*H*h/L

AY0080P5008     8*13*4.1*3.1/3.5

AY1003P5008     10*16*4.8*3.6/4

AY1020P5008     12*18*4.8*3.6/4

AY1040P5008     14*20*4.8*3.6/4

AY1059P5008     16*22*4.8*3.6/4

AY1080P5008     18*24*4.8*3.6/4

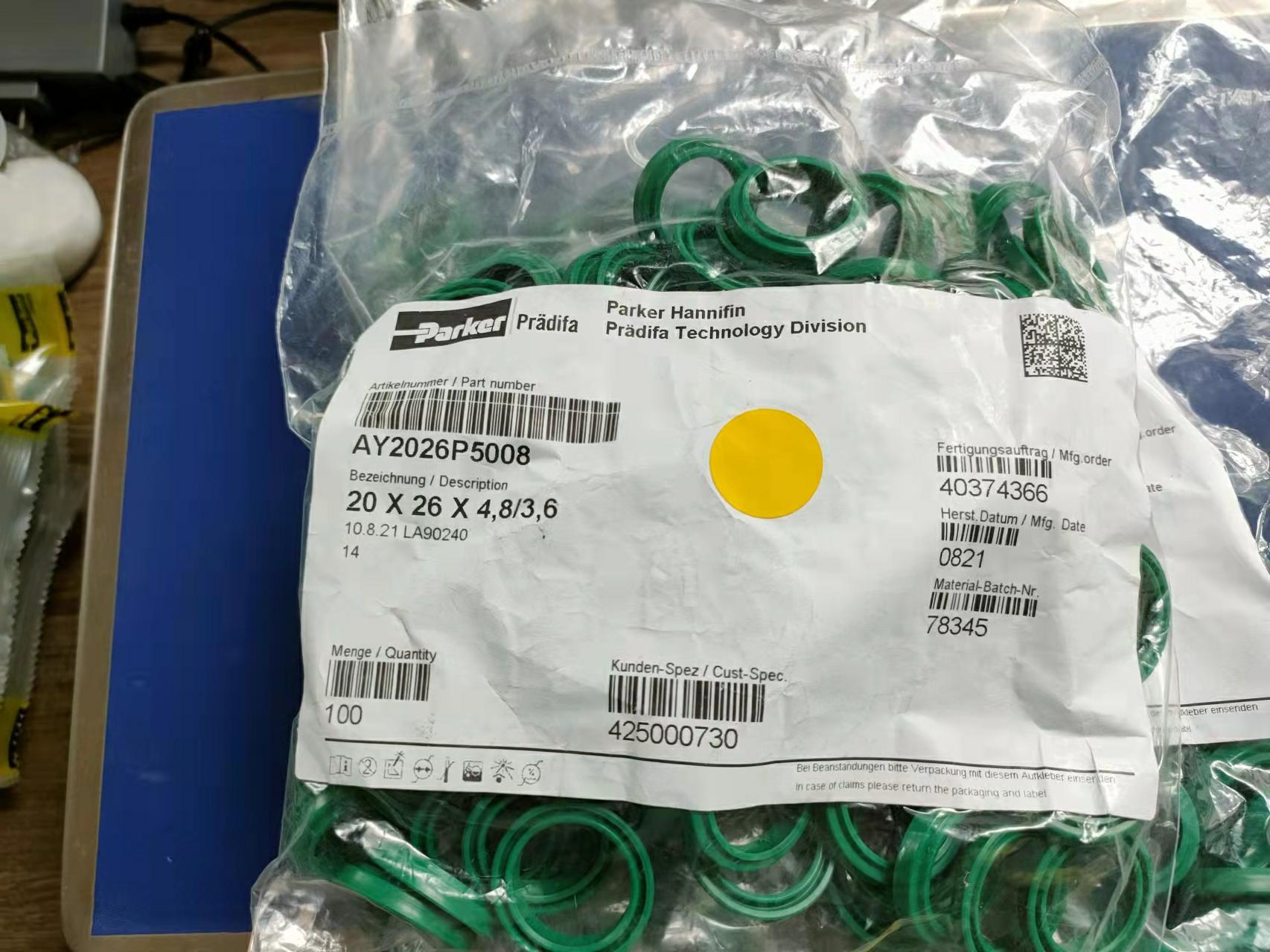

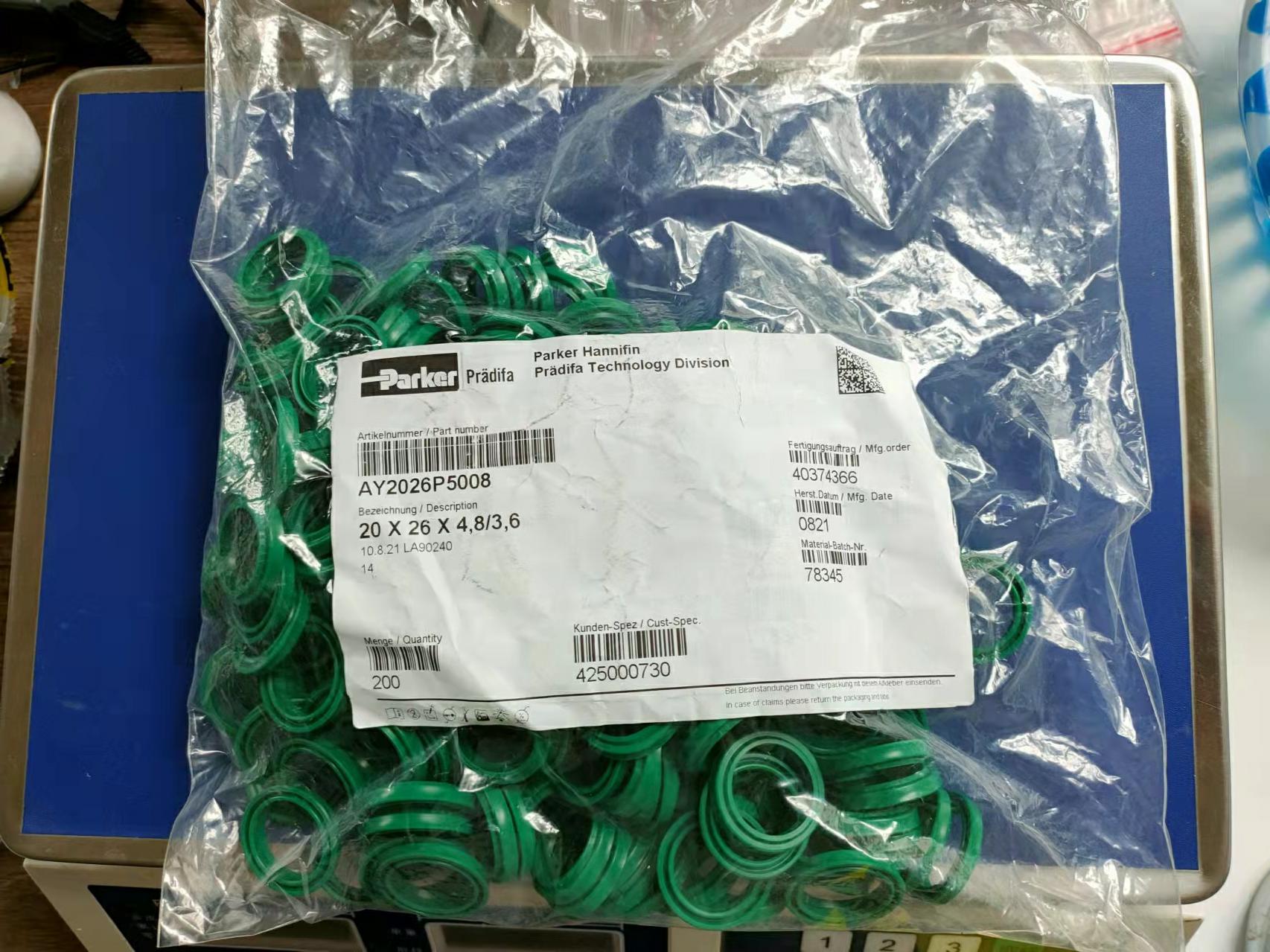

AY2026P5008     20*26*4.8*3.6/4

AY2020P5008     22*28*4.8*3.6/4

AY2050P5008     25*31*4.8*3.6/4

AY2080P5008     28*36*5.8*4.5/5

AY3001P5008     30*38*5.8*4.5/5

AY3002P5008     32*40*5.8*4.5/5

AY3039P5008     35*43*5.8*4.5/5

AY3060P5008     36*44*5.8*4.5/5

AY3070P5008     37*45*5.8*4.5/5

AY4002P5008     40*48*5.8*4.5/5

AY4045P5008     45*53*5.8*4.5/5

AY4060P5008     46*54*5.8*4.5/5

AY5002P5008     50*58*5.8*5.3/5

AY5050P5008     55*65*6.8*5.3/6

AY5060P5008     56*66*6.8*5.3/6

AY6003P5008     60*70*6.8*5.3/6

AY6030P5008     63*73*6.8*5.3/6

AY6065P5008     65*75*6.8*5.3/6

AY7000P5008     70*80*6.8*5.3/6

AY7085P5008     75*85*6.8*5.3/6

AY8030P5008     80*90*6.8*5.3/6

AY8050P5008     85*95*6.8*5.3/6

AY9000P5008     90*100*6.8*5.3/6

AYA005P5008     100*110*6.8*5.3/6

AYB000P5008     110*125*9.5*7.5/8.5

AYC030P5008     125*140*9.5*7.5/8.5

AYE001P5008     140*155*9.5*7.5/8.5

AYF050P5008     150*165*9.5*7.5/8.5

AYG001P5008     160*175*9.5*7.5/8.5

AY型防塵圈（JIS系列）

   訂貨號         d*D*H*h/L

AY018AP5008     18*26*6*4.5/5

AY020BP5008     20*28*6*4.5/5

AY022BP5008     22.4*30.4*6*4.5/5

AY025AP5008     25*33*6*4.5/5

AY028AP5008     28*36*6*4.5/5

AY030AP5008     30*38*6.5*5/6

AY032AP5008     32*40*6.5*5/6

AY035AP5008     35*43*6.5*5/6

AY035BP5008     35.5*43.5*6.5*5/6

AY036AP5008     36*44*6.5*5/6

AY040AP5008     40*48*6.5*5/6

AY045AP5008     45*53*6.5*5/6

AY050AP5008     50*58*6.5*5/6

AY053AP5008     53*61*6.5*5/6

AY055AP5008     55*63*6.5*5/6

AY056AP5008     56*64*6.5*5/6

AY060AP5008     60*68*6.5*5/6

AY063AP5008     63*71*6.5*5/6

AY065EP5008     65*73*6.5*5/6

AY067AP5008     67*75*6.5*5/6

AY070AP5008     70*80*8*6/7

AY071AP5008     71*81*8*6/7

AY075AP5008     75*85*8*6/7

AY080AP5008     80*90*8*6/7

AY085AP5008     85*95*8*6/7

AY090AP5008     90*100*8*6/7

AY095AP5008     95*105*8*6/7

AY100AP5008     100*110*8*6/7

AY110AP5008     110*120*8*6/7

AY120AP5008     120*130*8*6/7

AY125AP5008     125*138*9.5*7/8

AY130AP5008     130*143*9.5*7/8

AY136AP5008     136*149*9.5*7/8

AY140AP5008     140*153*9.5*7/8

AY145AP5008     145*158*9.5*7/8

AY150AP5008     150*163*9.5*7/8

AY160AP5008     160*173*9.5*7/8

AY165AP5008     165*178*9.5*7/8

AY170AP5008     170*183*9.5*7/8

AY175AP5008     175*188*9.5*7/8

AY180AP5008     180*193*9.5*7/8

AY190AP5008     190*203*9.5*7/8

AY200AP5008     200*213*9.5*7/8

AY210AP5008     210*223*9.5*7/8

AY220AP5008     220*233*9.5*7/8

AY230AP5008     230*243*9.5*7/8

AY250AP5008     250*265*11.5*9/10
