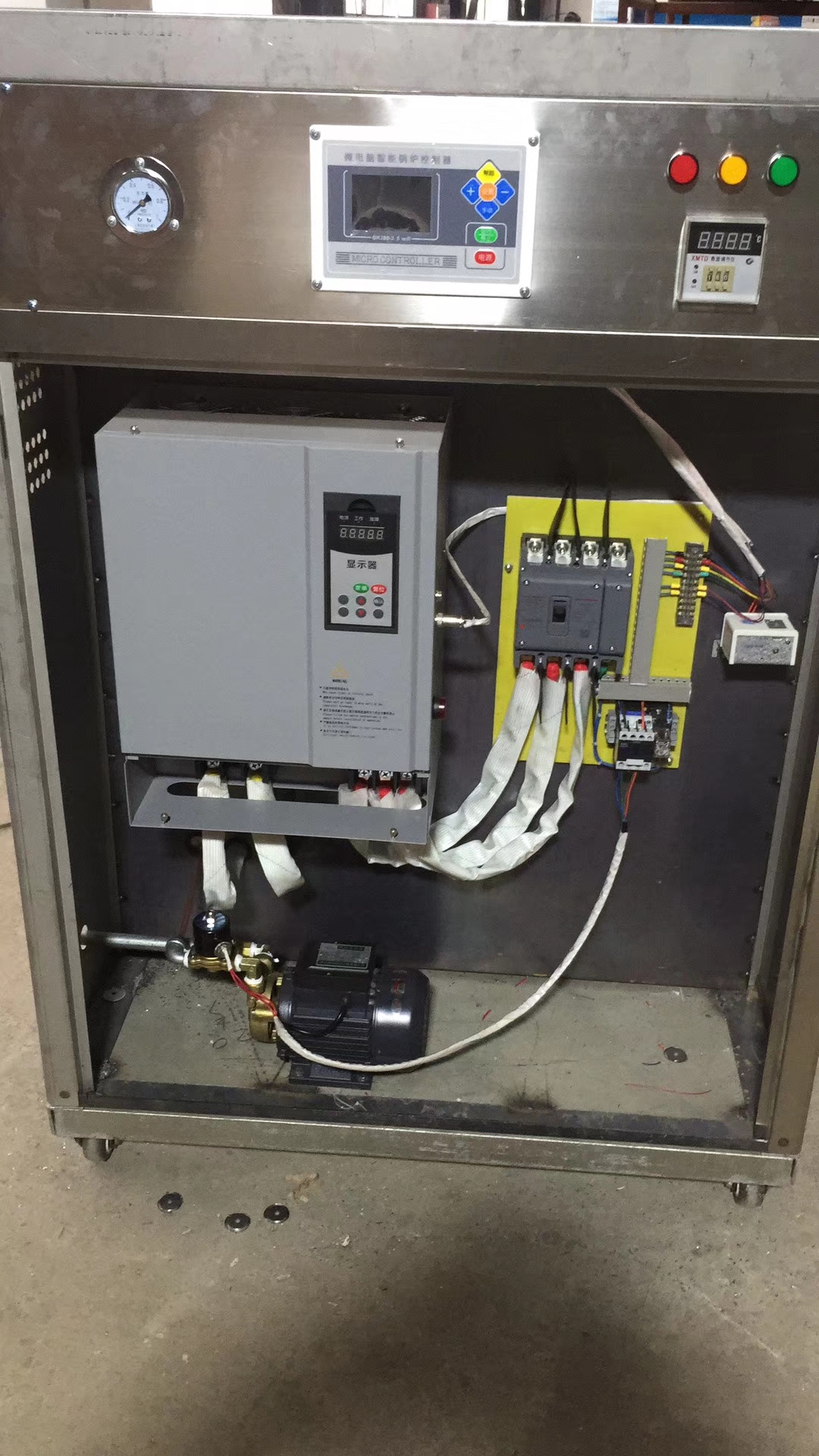

匠奧電磁蒸汽發生器50KW變頻電磁感應蒸發器

匠奧電磁感應蒸汽發生器10KW至180KW 一、變頻電磁感應加熱技術 匠奧電磁蒸汽發生器的電磁加熱器采用全橋電路，IGBT模塊、英飛凌磁隔離技術、直流風扇散熱、三相橋堆、高頻共模電感濾波、諧振電容等組合合成，成為一種利用電磁感應原理將電能轉換成熱能的裝置。將交流電整流變成直流電，再將直流電轉換成頻率為10-40KHZ的高頻電流，告訴變化的高頻電流流過線圈會產生高速變化的磁場，當磁場內的磁力線通過導磁性金屬材料時會在金屬體內產生無數的小渦流，使金屬材料本身發熱，從而達到加熱金屬材料筒內的東西。匠奧電磁蒸汽發生器就是利用這一工作原理將水加熱，高溫氣化成蒸汽，經水汽分離后，供應蒸汽。 二、爐膽結構 爐膽結構采用多爐膽模塊組合式，將高頻導線纏繞在每個爐膽上，高頻導線與爐膽間用隔熱保護絕緣材料分離，蒸汽爐膽管頭采用法蘭連接，底部為排污與固定板、上部管口為水蒸汽出口，后經過集分汽缸、汽水分離器，產出高溫蒸汽，集分汽缸底部連接蒸汽發生爐膽，上部連接安全泄壓閥、壓力表、壓力開關、蒸汽出口。其中蒸汽發生爐膽上，連接水位測量筒上下管、管壁固定超溫保護開關。 三、控制系統 1、自動上水與停止：自動控制系統通過對水位感知器的信號傳輸，實現對蒸汽發生爐膽內水位的檢測，當水位低時啟動補水泵，當水位高時停止補水泵。補水泵出水口與爐膽之間安裝止回閥或電動二通閥用于防止爐內水汽回流；水位檢測有高中低三個水位測量點，玻璃管水位視窗； 2、自動加熱與停止：自動控制系統通過壓力開關或壓力傳感器來實現對爐內蒸汽壓力的檢測，當?shù)竭_停止壓力值時，停止加熱；當?shù)陀趩訅毫r，（停止壓力-壓差=啟動壓力），開始加熱。 3、自診斷系統：自動控制系統具有自診斷功能，實時檢測各部件狀況，如有故障自動停止工作，顯示故障代碼及文字提示，聲光提示。 四、保護措施 1、低水位保護、高水位保護； 2、過熱保護； 3、蒸汽超壓保護； 4、漏電保護；
