DRH-ZD-500全自動保溫材料露營床墊導熱系數測試儀 防護熱平板法 湘科供應

產品參數

品牌：其他 型號：DRH-ZD-500 加工定制：是 測量范圍：0.0010～3.000W/mk 測量精度：±3％ 分辨率：0.0001W/mk 電源電壓：220V 用途：保溫材料露營床墊等導熱系數及熱阻測試

湘科DRH-ZD-500保溫材料以及露營床墊導熱系數測試儀（防護熱平板法）

 該儀器采用防護熱平板法，主要測試塑料、玻璃、纖維、泡沫、發泡水泥、保溫材料以及露營床墊等材料的導熱系數及熱阻。儀器參考標準：GB/10294-2008（絕熱材料穩態熱阻及有關特性的測定 防護熱板法）、ISO 8302-1991 絕熱 穩態熱阻及有關特性的測定 防護熱板法、ASTM-F3340-18標準測試方法：露營床墊的熱阻使用保護熱板裝置。

 性能特點：

 1、自動加壓系統： 計算機自動加壓，可試驗在不同壓力下的導熱系數，比人工加壓更科學，更數據化，重復性更好。

 2、測量種類多：除測量硬質板材外，選配公司各種配件，可以測量多種特殊材料。比如：顆粒料、散料、土壤等。

 主要技術指標：

 1、導熱系數范圍：0.0010～3.000W/mk；

 2、測試精度：±3％；

 3、量熱中心面積：250×250mm（邊長到0.01mm）；

 4、有效測試面積：500×500mm；可裝樣空間800×800mm；

 5、熱面溫度范圍：室溫～100℃，溫度分辯率0.01℃，測量精度：0.05℃；熱板加熱采用柔性印刷電路板方式。

 6、冷面溫度范圍：0～60℃，溫度分辯率0.01℃；

 7、計算機控制全自動測試，數據處理，并生成檢測報告，可打印輸出；

 8、可自動加壓，檢測不同壓力狀態下的導熱系數，加壓范圍0—1000N可調，分辨率0.1N。

 9、冷熱板溫差：默認值30℃（常用標準溫差），用戶也可以自行設定。

 10、電壓：220V，50HZ.

 測量裝置簡介

 DRH-ZD-500儀器主要由熱板溫度測控系統、量熱功率測控系統、冷板溫度測控系統、試樣裝夾系統、計算機數據測控系統組成。儀器還可選配試樣厚度測量系統、壓力測量系統、電動加壓系統和外護熱環境溫度控制系統。 熱板由量熱板和護熱板組成，內裝有量熱平板加熱器（或水路外恒溫槽控制）、護熱平板加熱器、量護溫差熱電硅和測溫探頭。護熱板由高精度溫控表控溫，提供穩定的護熱溫度；量熱板由高精度溫控表控制直流穩壓電源加熱，根據量護溫差熱電堆信號控制量熱溫度，測得量熱功率為熱流值；熱面溫度由內嵌測溫探頭或外接測溫探頭測溫。 冷板內有水路和測溫探頭，通過管道與外恒溫水槽相連，利用外恒溫槽與冷板的介質循環，在冷板中形成第二恒溫場，提供冷端面穩定溫度，冷面溫度由內嵌測溫探頭或外接測溫探頭測溫。因使用溫度不同，有半導體制冷控溫；電加熱控溫等方式。 試樣裝夾裝置有手動和自動兩種。

自動裝置組成：

1、試樣測厚裝置由位移傳感器和數字顯示儀表組成，可實時檢測試樣厚度；

2、壓力測量系統由壓力傳感器和數字顯示儀表組成，可實時檢測試樣壓力；

3、電動加壓系統由電機、直線減速機（或步進電機）、電子調速器和控制電路組成，實現自動加壓和卸載。 計算機系統完成數據采集、數據處理、儀器控制，實現全自動測試。

 配置：含DRH-ZD-500型測試主機壹臺，軟件壹套，高精度恒溫水槽壹臺，臺式電腦壹臺（按合同配置）。

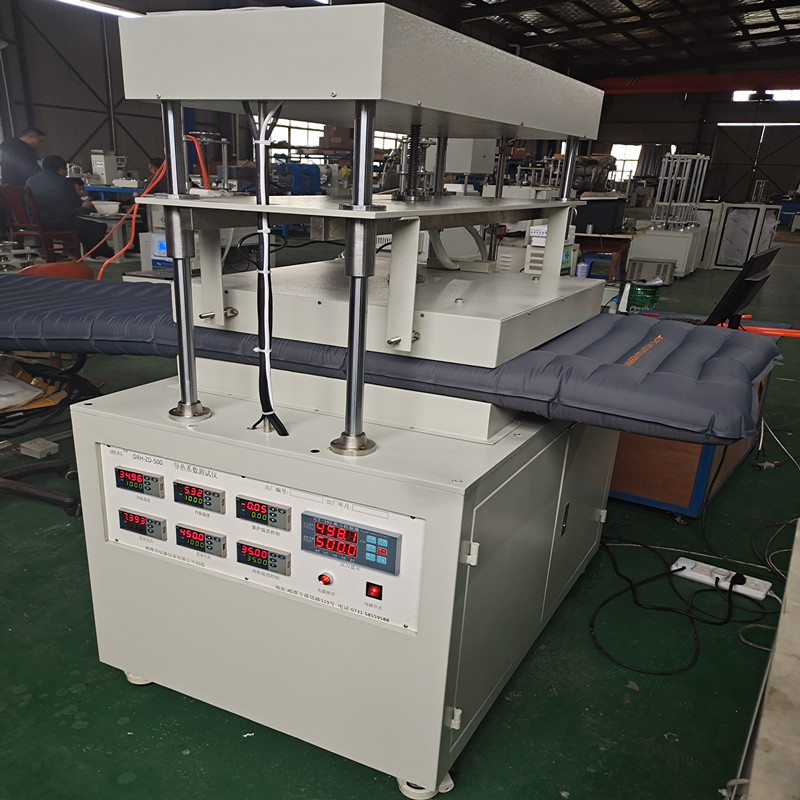

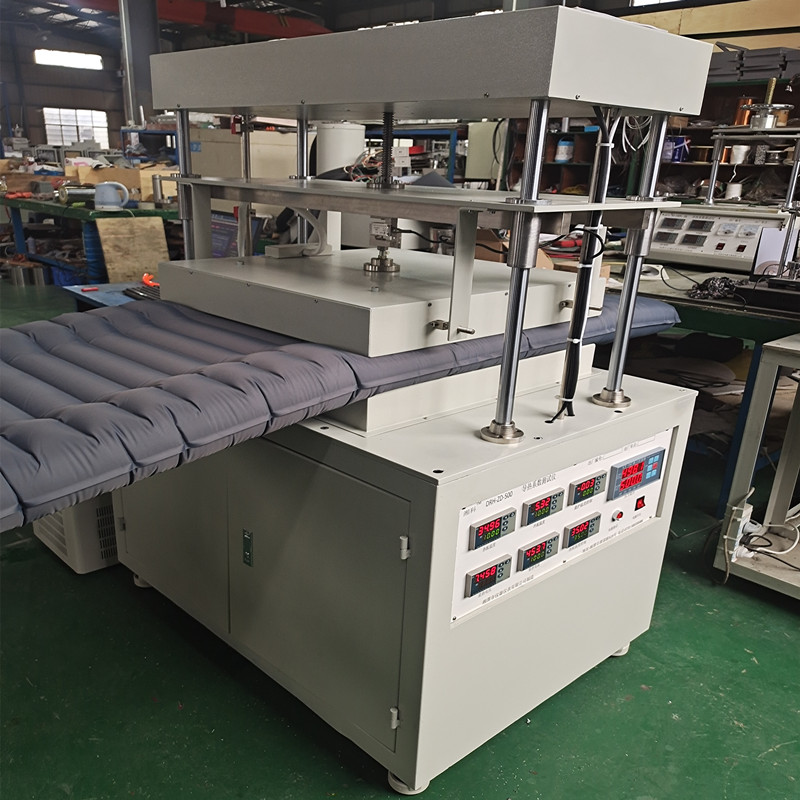

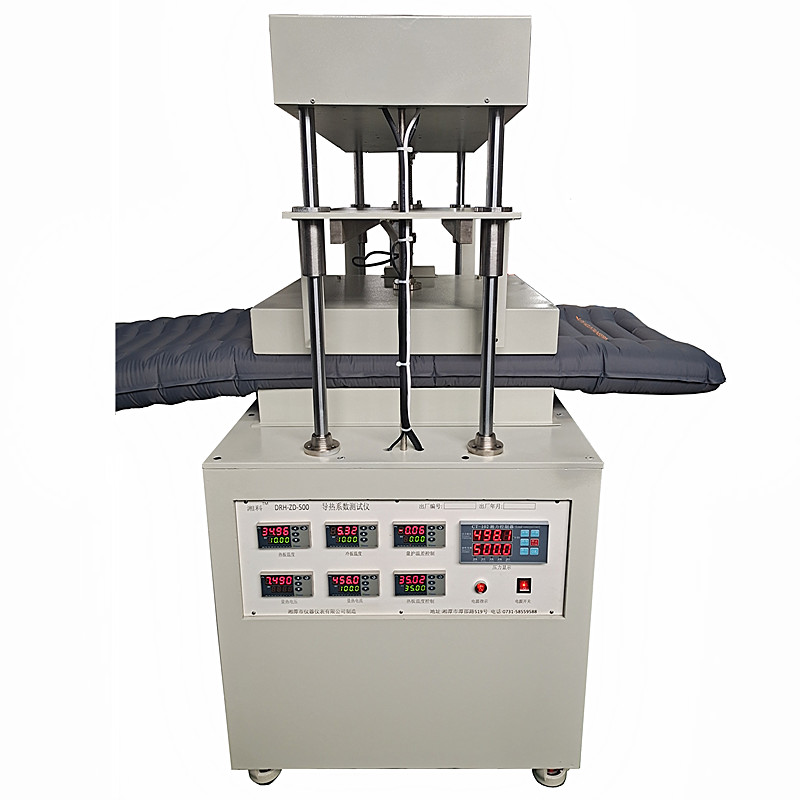

產品實拍
