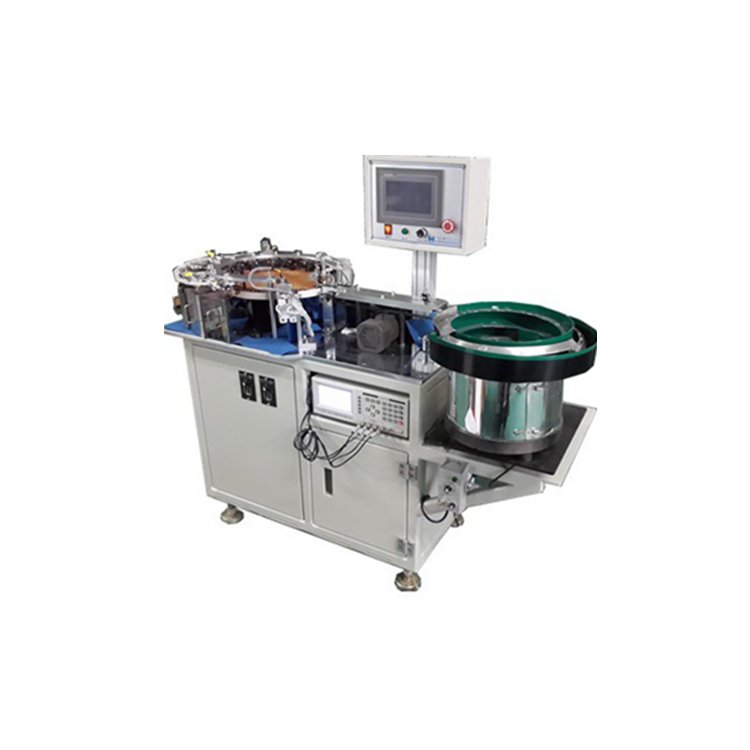

全自動超級電容測試分選機 電容測試分選機生產廠家 全自動分選機

　　超級電容測試分選機

　　一、適應范圍：適用于直徑∮4～∮22mm,鋁殼長度8~40mm，測試電壓從0V~5VDC。

　　二、測試項目：ESR(1KHz)固定電流下脈沖充充電60s充電電壓。

　　三、測試過程：將法拉電容器經振動料盤進料，經平送、機械手交接送料移至測試輸送鏈上，首先 進行導針整形；然后做極性檢測，步進電機進行自動換向，二次整腳后，測試電容端電壓大于20mV產品進入重測料盒，測試等效串聯電阻ESR（頻率1KHz，施加1mA或10mA電流，檢測電容器端電壓V），內阻測試儀表記錄已測電容ESR分檔區間（高ESR、低ESR），ESR不良直接下料，接著檢測開路與短路，進入開路短路料盒，可設定電容恒流充電電流I，將法拉電容在測試鏈上脈沖充電60s±0.1s,進行電容器端電壓測試；電壓不合格品進入電壓不良料盒。

　　合格品分檔

　?。?）高電壓＆高ESR。

　?。?）高電壓＆低ESR、

　?。?）低電壓＆高ESR、

　?。?）低電壓＆低ESR，不合格檔分二擋，

　?。?）開路

　?。?）短路，共6檔，然后進入負載放電和短路放電段，六種分別放入對應料盒內。四、性能1.振動盤供料系統電源單相AC220V,50/60Hz1.開路短路檢測檢測電源DC0V-5V10A1.60s充電電壓檢測單路恒定電流設定范圍：0.01A-5 A可設定，精度＜1％；充電時間：60s±0.1s；顯示設定值；電壓測試精度：顯示值±1％；1.ESR測試測試范圍：0.0001Ω-999.99MΩ；由設定值上限自動換檔mΩ,Ω,KΩ,MΩ；顯示方式：液晶顯示精度：顯示值±1％；設定方式：可設定分檔區間，顯示設定值。
