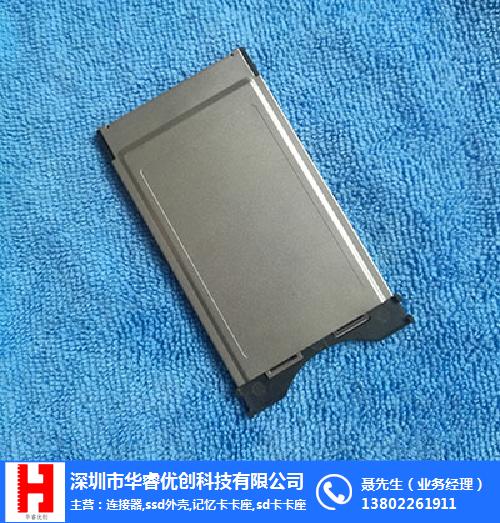

PCMCIA系列68P公座 連接器 PCMCIA轉接卡外殼

                              什么是PCMCIA

PCMCIA： Personal Computer Memory Card International Association，PC機內存卡國際聯合會的縮寫，是一個有300多個成員公司的組織和貿易聯合會，該組織成立于19，目的是建立一項集成電路，提高移動計算機的互換性。這種計算機要求強度高，能耗低，尺寸小，而且對這幾條性能的要求都很高。
隨著便攜式計算機系統（含筆記本、亞筆記本、掌上型以及PDA）的廣泛應用，對便攜式擴展設備的要求也越來越迫切。在擴展卡標準制定之前，計算機能采用的周邊設備（如插卡式內存和Modem等）通常都是的，不可換成其他廠家的類似產品。許多象Modem這樣的設備更是只能插入一臺特定型號的計算機，即便同廠出品的其他型號也不能使用。通常，這些周邊設備并不設計成可與其他計算機互換，而是作為一種固定設計提供，只適合最初裝配的那種計算機。
因此，我們需要一種通用的擴展方法，為尋求一種工業標準，幾家卡商于 80年代后期創立了“個人計算機存儲卡國際協會”（PCMCIA），規定了內存卡的物理設計方案、計算機插槽設計方案、電氣接口以及相關軟件。制訂自己的標準時，PCMCIA采納了“日本電子工業開發協會”（JEIDA）的一些設計思想。這兩個組織都一直致力于推動現在稱為“PC卡”的。事實上，該標準的版本已集成了PCMCIA和JEIDA，使產品間的兼容性有了進一步的提高。PC卡現已應用于多種場合，其中包括幾種類型的RAM內存、預編程ROM卡、Modem、聲卡、軟盤控制器、硬盤驅動器、CD-ROM和SCSI控制器、定位系統（GPS）卡、數據采集卡、LAN卡、傳呼機等等。還處在發展初期，PCMCIA市場就顯示出蓬勃發展的氣象。
PCMCIA標準使PC卡能在多種類型的計算機中使用，無論它采用的是何種微處理器。 PC卡不僅可以插到計算機上，亦可用于其他數字化設備，如測試儀器、數碼成像設備及工業控制器等等。系統制造商、周邊設備制造商、零售商和系統用戶均可從中獲益。 當前有三種PC卡標準，它們的長寬都是85.6×54mm2，但厚度不一樣：Type I是最早的3.3mm厚卡； Type Ⅱ?qū)⒑穸仍鲋?.0mm；Type Ⅲ則進一步增大厚度到10.5mm。一段時間以來，Type I幾乎只在內存設備中應用。但最近Modem 和其他設備也開始相繼采用Type I標準。 Type Ⅱ是當今最占優勢的一種尺寸，用于大多數設備。更厚的Type Ⅲ卡則主要用于微型硬盤驅動器，這種驅動器已變得越來越普遍。由于這三種卡共用同樣的總線連接器，所以較薄的卡可順利安裝到為較厚的卡設計的插槽。
PCMCIA標準的問世已有些時日，目前已出至第三版。其間進行了大量必要的變動與改進，以適應系統和PC卡制造商不斷變化的需求。 PCMCIA標準的發展已完全超出了最初定義內存卡的范圍，現在包括的外設類型有:1.存儲器類:硬盤驅動器、內存卡;2.接口類:CDROM/DVD接口、并串口、擴展接口卡;3.網絡通信類:以太/令牌網卡、無線/紅外局域網卡、Modem卡、ISDN卡、移動;4.多媒體類:聲卡、視卡、游戲搖桿卡、電視/廣播接收卡、視訊會議卡等。最早的版本是1.0，建立的標準主要面向類似現在的RAM卡那樣的內存卡。2.0到2.1版則增加了“卡和插槽服務” （Card and Socket Servicevices）軟件規范、ATA和AIMS規范（ATA是“AT附件”的簡稱，涉及PC卡上的IDE驅動器接口；AIMS則是“自動索引海量存儲”的簡稱，是一種在PC卡上保存圖像和多媒體數據的標準，通常用于照／攝像技術）。的PCMCIA版本實際叫作“PC Card Specification”（PC卡規格），有時也不十分恰當?shù)胤Q為“3.0版”。這一版本提供了對DMA（直接內存存?。?、更高速多媒體應用、即插即用、多功能卡以及CardBus的支持。這一版本也允許用3.3伏的邏輯電壓設計PC卡和系統。由于能節省電池供電設備的能源， 3.3伏邏輯電平日趨流行。PCMCIA標準的每一次新發布，都力求做到與老版本保持向后兼容。
CardBus對PCMCIA總線結構進行了重新定義和改進，但仍可回復到以前在第1和第2版制訂的標準。CardBus的主要目的是將PCMCIA總線擴展到更高的速度，以便連接功能更強的設備，并提供對32位I/O及內存數據通道的支持。它包括了一個新的總線連接器，且不可將CardBus卡插入為2.x或更老版本設計的上一代系統。
