100KW匠奧電鍋爐落地式電采暖熱水爐

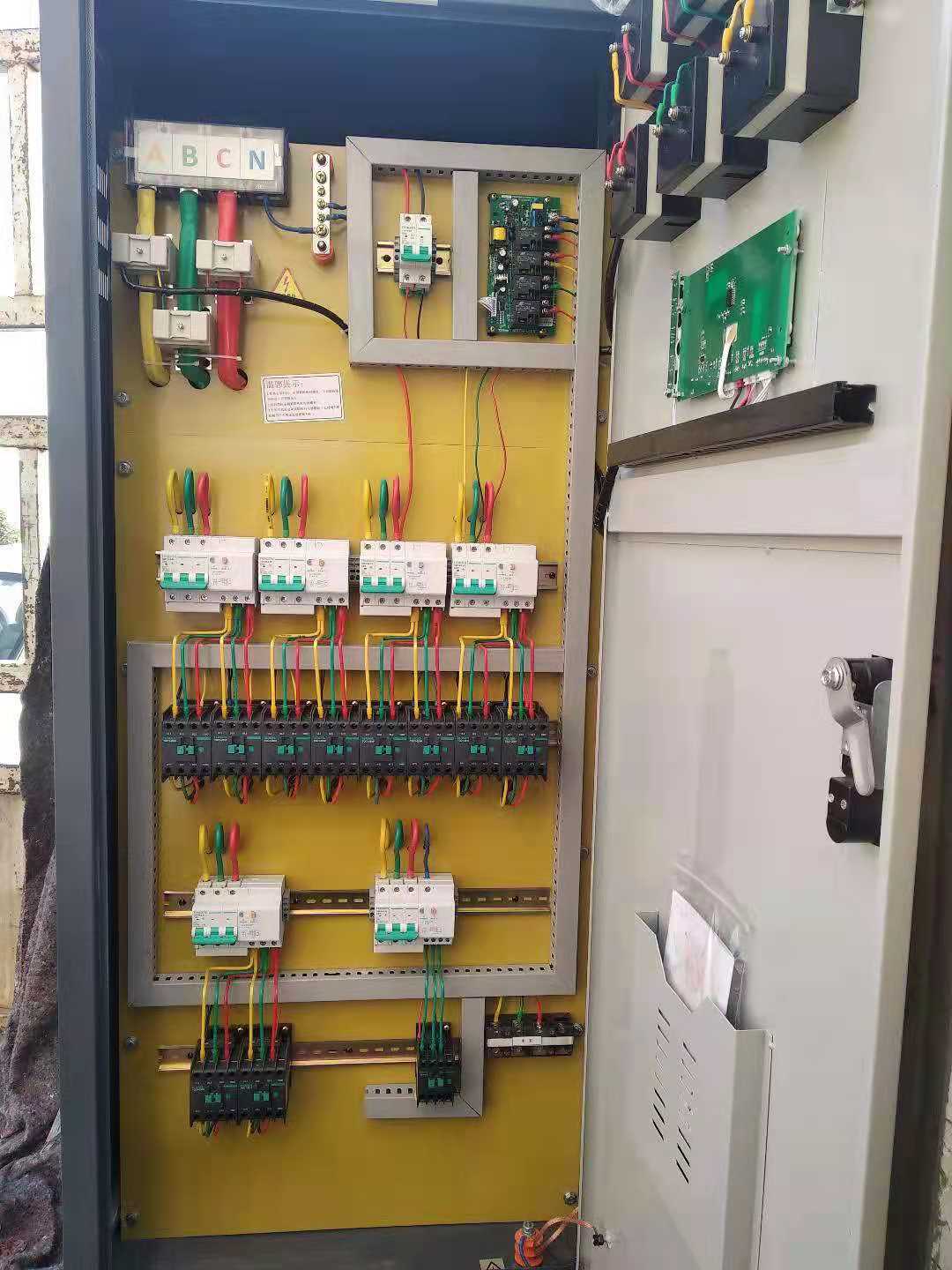

100KW匠奧電采暖熱水爐鍋爐 一、功能 1、匠奧電采暖熱水爐配置了3塊電流表、3塊電壓表，用來顯示A/B/C三相間的電壓與電流； 2、液晶顯示屏顯示連續運行模式與定時工作模式，實時水溫，加熱檔位，水泵運轉情況等； 3、用戶可以自主設定加熱停止溫度、加熱溫差（停止溫度-溫差=啟動溫度）、水泵啟動溫度、水泵溫差（水泵啟動溫度-溫差=水泵停止溫度）、加熱檔位（1-3檔） 4、具有缺水保護（水位電極）、過熱保護（爐壁溫控器）、超溫保護（通過溫度傳感器感知超過設定溫度15度）、漏電保護（帶漏電保護的空開）等； 二、結構 1、動力電A、B、C（黃綠紅）接線柱，N（藍色）接線排，采用動力電與控制電路分離，其中控制器的電源通過借C（紅色）一根火線與1根藍線N形成220V電源； 2、電加熱與電控之間通過交流接觸器隔離控制，電加熱為380V三相電，控制電路為220V兩項電； 3、水泵與電控之間通過交流接觸隔離控制，水泵預留接線端子為380V三相電； 三、適用范圍 適用采暖、熱水等，可以與地暖、暖氣片、風機盤管、水溫空調等末端配合使用；
