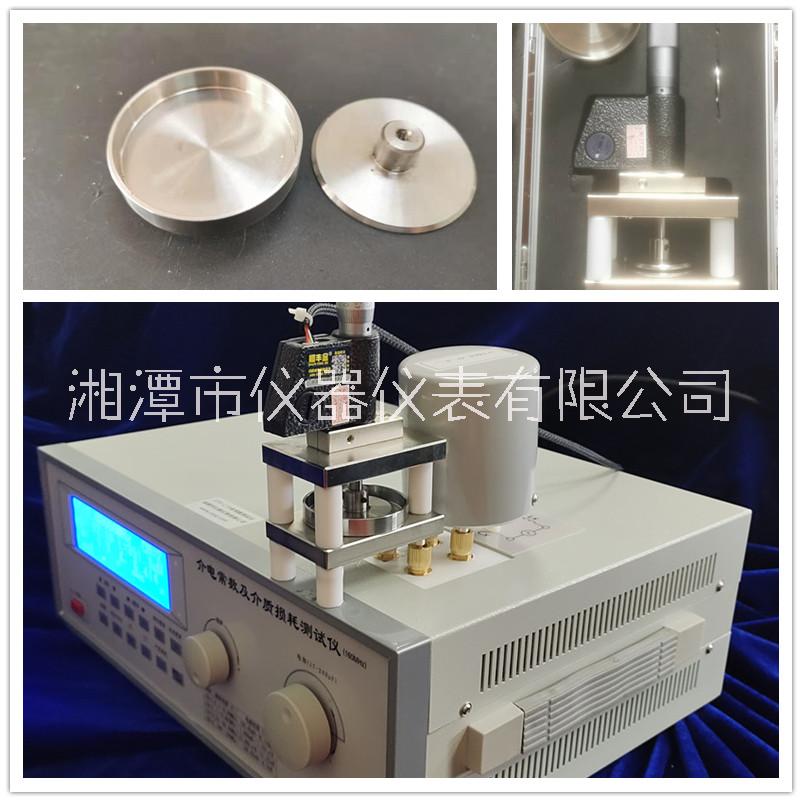

STD-A介電常數測試儀,介電常數和介質損耗測試儀 湘潭湘科供應

湘潭湘科STD-A介電常數測試儀,介電常數和介質損測試儀

一、概述

介質損耗和介電常數是各種電瓷、裝置瓷、電容器等陶瓷，還有復合材料等的一項重要的物理性質，通過測定介質損耗角正切tanδ及介電常數（ε），可進一步了解影響介質損耗和介電常數的各種因素，為提高材料的性能提供依據；儀器的基本原理是采用高頻諧振法，并提供了，通用、多用途、多量程的阻抗測試。它以單片計算機作為儀器的控制，Q值量程自動轉換，數值顯示等新技術，改進了調諧回路，使得調諧測試回路的殘余電感減至，并保留了原Q表中自動穩幅等技術，使得新儀器在使用時更為方便，測量值更為。儀器能在較高的測試頻率條件下，測量高頻電感或諧振回路的Q值，電感器的電感量和分布電容量，電容器的電容量和損耗角正切值，電工材料的高頻介質損耗，高頻回路有效并聯及串聯電阻，傳輸線的特性阻抗等。該儀器用于科研機關、學校、工廠等單位對無機非金屬新材料性能的應用研究。儀器遵從標準：GB/T 5594.4-2015 電子元器件結構陶瓷材料性能測試方法　第4部分：介電常數和介質損耗角正切值測試方法、GB/T 1693-2007 硫化橡膠介電常數和介質損耗角正切值的測定方法.

二、儀器的技術指標

1．Q值測量

   a．Q值測量范圍：2～1023；

   b．Q值量程分檔：30、100、300、1000、自動換檔或手動換檔；

c．標稱誤差

   2．電感測量范圍：1nH～8.4H

3．電容測量：

   注：大于直接測量范圍的電容測量見使用方法。

   4．信號源頻率覆蓋范圍：

5．Q合格指示預置功能：預置范圍：5～1000

   6．Q表正常工作條件

   a.  環境溫度：0℃～+40℃；

   b．相對濕度：<80％；

   c．電源：220V±22V，50Hz±2.5Hz。

   7．消耗功率：約25W；

8．樣品尺寸：固體：材料測量直徑 Φ38mm；厚度可調 < 15mm ；

  儀器配置：含STD-A測試主機1臺，樣品夾具1套，電感1組（9個）。
