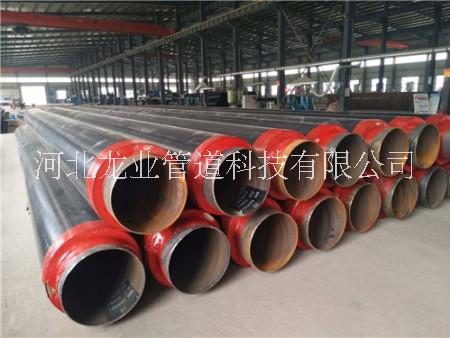

河北龍業聚氨酯無縫保溫管制造工藝

一、聚氨酯保溫管從里到外分三層結構： ***層：工作鋼管層 根據設計和客戶的要求一般選用無縫管(GB8163至87)螺旋焊管(GB9711至88;SY/T5038至92)和直縫焊管(GB3092至93)。鋼管表面經過***拋丸除銹工藝處理后，鋼管除銹等級可達GB8923-1988標準中的Sa2級，表面粗糙度可達GB6060.5至88標準中R=12.5微米 ***層：聚氨酯保溫層 用高壓發泡機在鋼管于外護層之間形成的空腔中一次性注入硬質聚氨酯泡沫塑料原液而成。即俗稱的“管中管發泡工藝”。其作用一是防水，二是保溫，三是支撐熱網自重。當輸送介質溫度為：-50℃-150℃時，選用硬質聚脲酸酯泡沫塑料做保溫層。 第三層：高密度聚乙烯保護層 預制成一定壁厚的黑色(黃色)塑料管材，其作用一是保護聚氨酯保溫層免遭機械硬物破壞，二是防腐防水。 二、聚氨酯直埋保溫管施工工藝 聚氨酯直埋保溫管先生產出高密度聚乙烯外護管，然后在聚乙烯外護管與鋼管之間的空隙再澆注聚氨酯硬質泡沫塑料保溫層的制作工藝就是我們常說的"兩步法"。 聚氨酯直埋保溫管制作流程：鋼管除銹--聚氨酯發泡--成形--成品檢測--入庫 1、除銹 2、穿管及支架捆扎： A．按芯管和保溫層選定的高密度聚乙烯外護管→。 B．除銹處理后的鋼管→分段捆扎支架（1.5米/段）→將捆扎好支架芯管穿入高密度聚乙烯外護管內，直至芯管兩端裸 露部分均為150mm-250mm。 C．將符合芯管直徑和保溫層厚度的卡頭（法蘭或外卡）封堵在管道兩端并將其鎖緊。 注：支架的結構、高度、材質、捆扎方式、抗壓強度應根據芯管直徑和設計要求選取。 3、聚氨酯澆注發泡： 調整發泡機的混合比為1：1.05→測定設備流量→設定澆注時間（投料量/流量）。在穿管完畢管道兩端封堵后的HDPE外護管中間正上位置開澆注孔→將發泡機混合頭的澆注嘴插入澆注孔→澆注→料空塞封堵澆注孔→熟化→拆卸卡頭→檢驗→修正投料量→成品。 三、預制直埋保溫管的優勢特點： 1. 降低工程造價。 據有關部門測算，雙管制供熱管道，一般情況下可以降低工程造價的25％（采用玻璃鋼做保護層）和10％（采用高密度聚乙烯做保護層）左右。 2. 熱損耗低，節約能源。 其導熱系數為：λ＝0．013至0．03kcal／m·h·oC，比其他過去常用的管道保溫材料低得多，保溫效果提高4~9倍。再有其吸水率很低，約為0．2kg／m2。吸水率低的原因是由于聚氨酯泡沫的閉孔率高達92％左右。低導熱系數和低吸水率，加上保溫層和外面防水性能好的高密度聚乙烯或玻璃鋼保護殼，改變了傳統地溝敷設供熱管道“穿濕棉襖”的狀況，大大減少了供熱管道的整體熱損耗，熱網熱損失為2％，小于國際10％的標準要求。 3.防腐，絕緣性能好，使用壽命長。 由于河北龍業聚氨酯硬質泡沫保溫層緊密地粘結在鋼管外皮，隔絕了空氣和水的滲入，能起到良好的防腐作用。同時它的發泡孔都是閉合的，吸水性很小。高密度聚乙烯外殼、玻璃鋼外殼均具有良好的防腐、絕緣和機械性能。因此，工作鋼管外皮很難受到外界空氣和水的侵蝕。只要管道內部水質處理好，據國外資料介紹，使用壽命可達50年以上，比傳統的地溝敷設、架空敷設使用壽命高3~4倍。 4．占地少，施工快，有利環境保護。直埋供熱管道不需要砌筑龐大的地溝，只需將保溫管埋入地下，因此大大減少了工程占地，減少土方開挖量約50％以上，減少土建砌筑和混凝土量90％。同時，保溫管加工和現場挖溝平行進行，只需現場接頭，可以縮短工期約50％以上。 5 .聚氨酯直埋保溫管設有滲漏報警線，一旦管道某處發生滲漏，通過報警線的傳導，便可在***檢測儀表上顯示出保溫管道滲水、漏水的準確位置及滲漏程度的大小，以便通知檢滲人員迅速處理漏水的管段，保證供熱管網的安 全運行。 四、預制聚氨酯直埋保溫管注意事項 1.一定要真正理解供熱管道直埋敷設方式分為有彌補直埋敷設及無補償直埋敷設兩種方式，設計和施工中。確實掌握兩種方式各自的工作原理，特點及其應用場所，以便在設計上合理選用，施工上安 全、可靠、經濟。 2.進場后認真進行檢驗，施工前必需對生產預制直埋保溫管的廠家進行調研。對不合格的保溫管拒絕使用。 3.聚氨酯保溫管焊接是一項保證工程質量的關鍵工作，在預制直埋管道施工中。 4.各種井室的施工質量直接影響工程質量和管道的使用壽命，固定支架。如井室防水不好，將使部件因浸水遭到破壞。因此，應認真施工，確保施工質量。 5.滿足打壓條件下，必需重視預制直埋保溫管道的打壓。首***行灌水排凈空氣，然后分兩步做：穩壓10分內無滲漏。強度試驗：把管道內的壓力升至工作壓力的1.5倍后；用1kg小錘在焊縫周圍對焊縫逐個進行敲打檢查，嚴密性試驗：把管內的壓力降至工作壓力時，30分鐘無滲漏且壓力降不超過0.2個大氣壓即為合格；應按規范要求做好試壓記錄。
