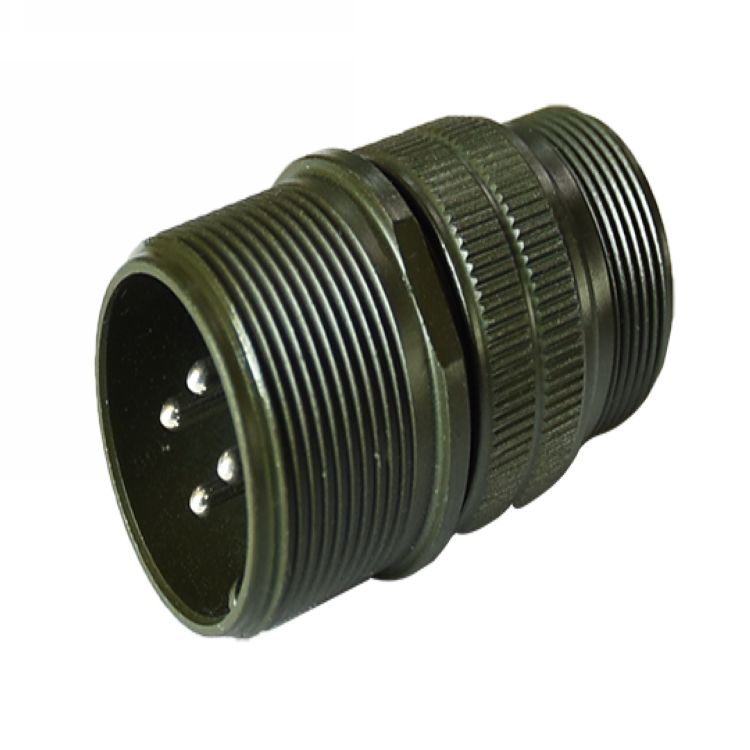

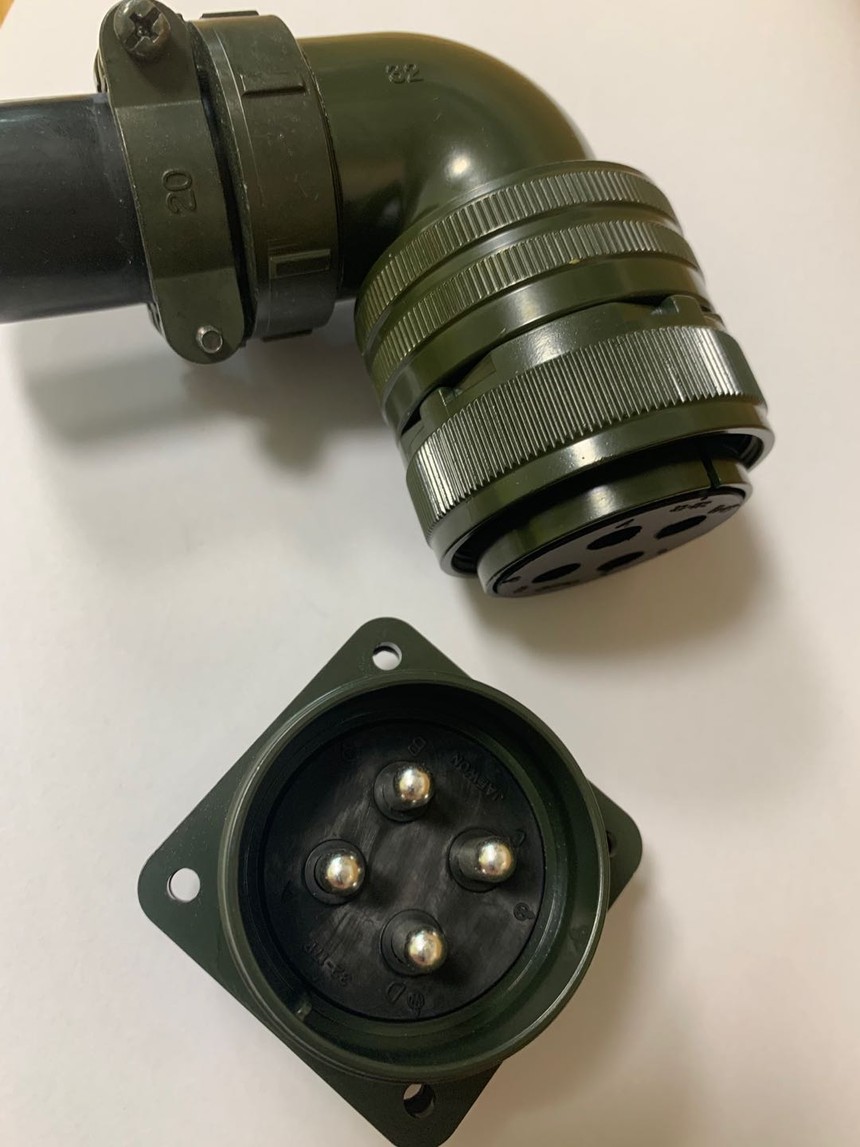

JAEWON航空插頭MIL-C-5015系列

JEONHAB航空插頭MIL-C-5015系列 概述 該系列美軍標MS5015系列產品曾經是為航空電子和電氣設備連接而開發的，但是近年來由于其高質量，多樣性和低成本的特點逐漸被廣泛的應用到工業等領域。(目前有A，B，C，E，F(xiàn)，R，K不同的等級，應用于不同的領域。) 應用領域 通信設備，車輛運輸，船舶，飛機附件設備，工業和機械設備，測量和醫療設備，計算機等。(在新興的機器人，自動化等智能電子領域也有廣泛的應用。) 描述 無須安裝及插合工具，通過插頭連接鉚釘與插座內螺紋迅速對插，操作簡易。(有一體式和散裝式兩種殼體，附件類型多樣。接觸件數量*多能達到100個。) 訂貨指南 殼體型別 · 3100 --墻裝插座 · 3101 --線纜插頭 · 3102 --盒裝插座 · 3106 --直式插頭 · 3108 --彎式插頭（90°角） 等級 · A --一體式結構 · B --散裝后殼體結構 · C --耐壓燒結插座 · E/F/R --耐環境 · K --耐高溫耐燃燒 殼體尺寸 8S,10SL,12S,12,14S,14,16S,16,18,20,22,24,28,32,36,40,44,48 接點排列 參考: MIL-STD-1651A 接觸件型別 P—插針 S—插孔 鍵位 W, X, Y, Z (參考.MIL-STD-1651A) 材料和鍍層 殼體 -純鋁合金鑄造 -鍍*橄欖褐色 -化學鍍鎳,鍍鋅 絕緣體 -熱固性環氧塑料 氯丁橡膠 (僅“A”等級) 接觸件 -銅合金，鍍銀 特性 -電氣性能 接觸件電流 接觸件規格 : - - - - # 16 - - - # 12 - - # 8 - - # 4 - - # 0 *大電流(安): - - - - 22A - - - 41A - -74A - -135 - - 245 額定電流(安): - - - - 13A - - - 23A - - 46A - - 80A - -150A 絕緣電阻 ≥5000MΩ (25℃) 絕緣耐電壓（伏） 服務等級: - - - - - -inst - - -A - - - D - - - - E - - - - B - - - C *大測試電壓: - - 1000 - 2000 - 2800 - - 3500 - -4500 - 7000 工作電壓 (DC): - - 250- - 700 - -1250 - - 1750 - -2450 - 4200 工作電壓 (AC): - - 200 - - 500 - - 900 - - 1250 - - 1750 -3000 -機械性能 機械壽命 500次 振動 -MIL-STD-1344 方法2005 -10 ~ 500Hz 或10G的加速度 -持續時間15分鐘 振動脈沖 -半正弦波50G -時間: 11±1微秒 接觸件固定性(盎司) -size 16: 2~,48 OZ -size 12: 3~80 OZ -size 8: 5~160 OZ -size 4: 10~240 OZ -size 0: 15~320 OZ -環境性能 溫度范圍- 65℃ ~ +175℃(鍍*) 鹽霧 -MIL-STD-1344 方法1001 -鹽含量: 5% -時間: 500小時 濕熱 MIL-STD-202 方法107 潮濕
