IO擴展模塊鋇錸技術Modbus TCPIO擴展模塊支持歐姆龍PLC

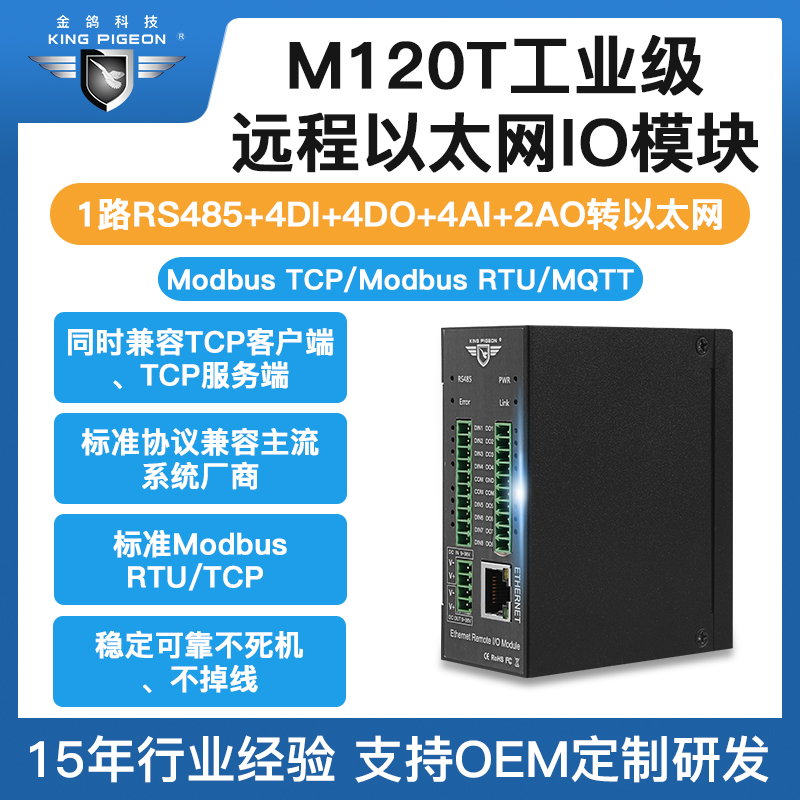

鋇錸技術Modbus RTU IO擴展模塊支持PLC MxxxT系列工業遠程以太網I/O數據采集模塊按照苛刻的工業應用環境需求而設計，廣泛應用于各種工業自動化生產、安防監控系統、自動化測量與控制系統中。用戶可以采用不同的I/O模塊以及通過Modbus RTU擴展功能，靈活地組合成不同I/O組合需求的場合，為用戶提供完整的解決方案。 MxxxT工業遠程以太網I/O數據采集模塊內嵌32位高性能微處理器MCU，集成1個工業級10/100M自適應以太網接口支持標準的Modbus協議，可輕松地實現與第三方SCADA軟件、PLC、HMI設備整合應用。自帶一路RS485接口使其具備良好的擴展性，可通過RS485總線級聯標準的Modbus RTU I/O設備，以實現各種數字量、模擬量、熱電阻IO模塊的組合，節省成本。同時，本設備具有叢機寄存器映射的功能，叢機的數據均自動采集到本機的映射存儲區，上位機查詢時無需等待便可快速響應，滿足了工業現場苛刻及時性功能需求。 鋇錸技術M120T，一個綜合型混合IO模塊，支持Modbus RTU協議，支持Modbus TCP協議，支持MQTT協議，自帶4路模擬量接入口，兼容4-20mA，0-5V,0-10V,0-20mA類型接入，計算出傳感器真實值，4路DO輸出，可以控制繼電器，支持脈沖輸出，4路數字量輸入支持干濕接點，支持高速脈沖輸入，2路模擬量輸出，輸出0-10V，可用于電機轉速，調光控制等！ M120T可以廣泛用于西門，歐姆龍PLC，臺達，三菱PLC擴展，通過Modbus RTU協議或者M(jìn)odbus TCP協議作為從站接入PLC。同時可以做遠程IO數據采集，可以遠程控制，同時可以直接接入SCADA,MES,ERP系統，可以通過MQTT接入第三方云端平臺。如果客戶沒有自己平臺，可以直接使用金鴿云做遠程數據監控和報警及遠控。 1.1 典型應用 l 智能化農業溫濕度數據采集以及監控； l 智能化養殖溫濕度數據采集以及監控； l 倉儲以及圖書館等場合的溫濕度數據采集以及監控； l 氣象臺信息的數據采集以及監控； l 冷庫、果蔬存儲室、工業機房、變電柜等溫度監控； l 其他監控點分布零散的場合； l 太陽能監控系統的數據傳輸； l 充電樁數據采集以及傳輸； l ATM、、電表、PLC、DAQ等設備的數據傳輸； l 智能電網數據采集控制； l 智能交通數據采集控制； l 工業自動化數據采集控制； l 環境保護數據采集控制； 1.1 功能特點 ? 通信規約采用標準Modbus TCP 協議、Modbus RTU over TCP協議、MQTT協議； ? 寬工作電壓DC9-36V，并具防反接保護功能； ? 采用工業級32位芯片，內置看門狗，并具有完善的防雷抗干擾措施，保證可靠性； ? 1路隔離的10/100M自適應以太網接口，帶15KV ESD保護； ? 光耦隔離數字量輸入，支持干濕接點輸入，其中一路可用作脈沖計數，支持高速脈沖和低速脈沖模式，默認為高速脈沖頻率高限為700KHz，可選低速脈沖頻率高限為10KHz； ? 支持DIN2~DIN12作為低速脈沖計數器，可設置防抖動時間1~2000ms，默認1ms，對應脈沖頻率高限為1KHz； ? DO輸出支持三極管Sink輸出，其中一路可用作高速脈沖輸出，支持脈沖頻率10Hz~300KHz； ? 支持隔離的12位分辨率模擬量輸入：0~5V、0~10V、0~20mA、4~20mA差分輸入； ? 1路RS485通信接口，支持標準的Modbus RTU協議，用于擴展； ? 熱電阻RTD輸入支持PT100以及PT1000兩種類型； ? 1路DC電源輸出給現場其他設備，減小現場布線難度以及成本； ? 可通過局域網連接配置軟件進行管理和配置，易于操作維護； ? 帶LED指示工作狀態，具備復位按鍵進行復位，便于現場安裝調試； ? 采用金屬外殼，防護等級IP30，金屬外殼和系統安全隔離，特別適合于工控現場的應用； ? 體積小，尺寸L82*W40*H99mm，支持壁掛安裝或DIN35mm工業導軌安裝方式。
