內存顆粒測試治具

產品名稱：DDR4一拖八內存條測試治具

  注：DDR4芯片有各種尺寸規格，購買時請務必告知您所需要測試的芯片尺寸，為方便廣大客戶測試不同規格的內存IC，發貨隨治具免費配齊4套限位框：7.5*11mm、9*11mm、9*11.1mm、9*11.5mm（價值160元/套）。

現貨?。?！采用DDR4內存條公板！兼容性好?。?！合金座頭、合金限位框、探針結構（壽命長、測試性能穩定），提供測試軟件與測試說明?。。?/span>

規格：

適用于：三星、海力士、現代、華邦、鎂光、等各類品牌ddr4內存顆粒

材料&特性：

1、Socket材料：優 質鋁合金、工程玻纖、工程塑料

2、PCBA板材料：FR4、鍍金焊盤30mil，導電性、抗 氧 化性強

3、探針：

        材料：

             針管：磷銅

             針頭：鈹銅

             彈簧：琴鋼絲

        電氣性能：

        額定電流：1.5 A

        接觸阻抗：65-182 mohm（工作行程狀態下）

        機械性能：

        壓力：28g±20%（工作行程內）

  產品特點及性能參數：

1、產品通用性高，只需換顆粒限位框，即可測試尺寸不同的顆粒（寬度≤13MM 長度≤14MM）；

2、產品全新設計，相比以前更薄，預留插槽卡位，不需轉接槽可直接插到測試板上進行測試，

3、把頻率衰減降低，減少誤測；

4、有球無球均可測試，顆粒壓板通過使用高精度自適應彈簧保證每個 IC 平衡下壓；

5、采用手動翻蓋滾軸式結構，操作省力方便，相比同類產品減少磨損，達到更高的使用壽命；

6、采用臺灣廠家生產的內存顆粒測試專門用于 PCB，金手指、IC 焊盤鍍金層是普通 PCB 的5倍，保證測試治具有更好的導通和耐磨性 ，相比同類產品具有更好的超頻性能及使用壽命；

7、采用帶定位孔內存顆粒測試專門用于 PCB，探針板與 PCB 孔定位，保證探針與 PCB 準確定位，如有損壞用戶可自行更換維修，簡單方便，減少返廠維修，為客戶爭取寶貴時間；

8、采用超短進口雙頭探針設計，相比同類測試產品使 IC 與 PCB 之間數據輸傳距離更短，從而使測試更穩定，頻率更高，DDR4 系列頻率2133MHZ起步；

9、探針板采用定位銷加螺絲結構，在使用過程中如有探針損壞，客戶可自行更換維修，方便

維護，為生產爭取寶貴時間；

10、高精度合金 IC 定位框，保證 IC 定位準確，取放 IC 方便，從而提高測試效率；

11、測試壽命長，有效測試 10 萬次以上；（視使用環境及相關操作而定）

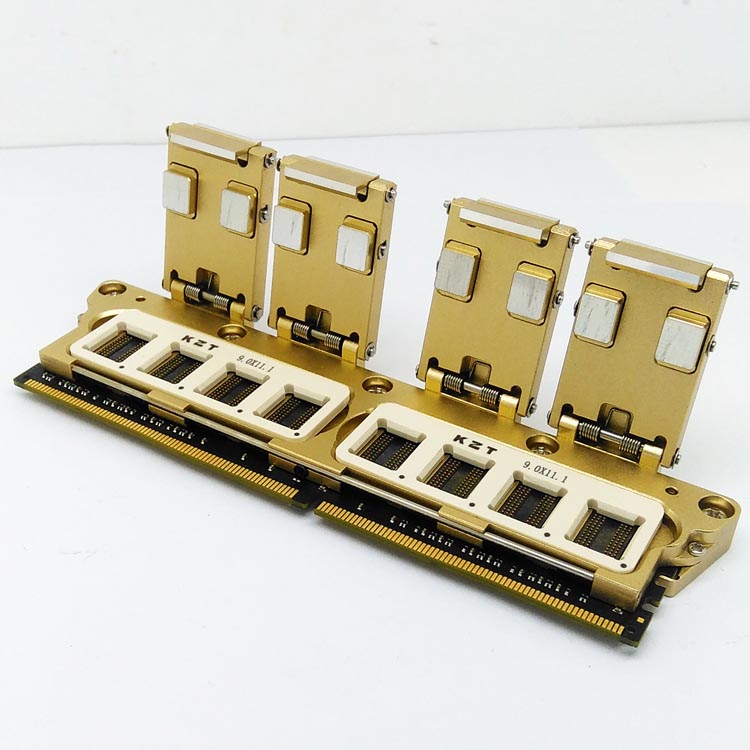

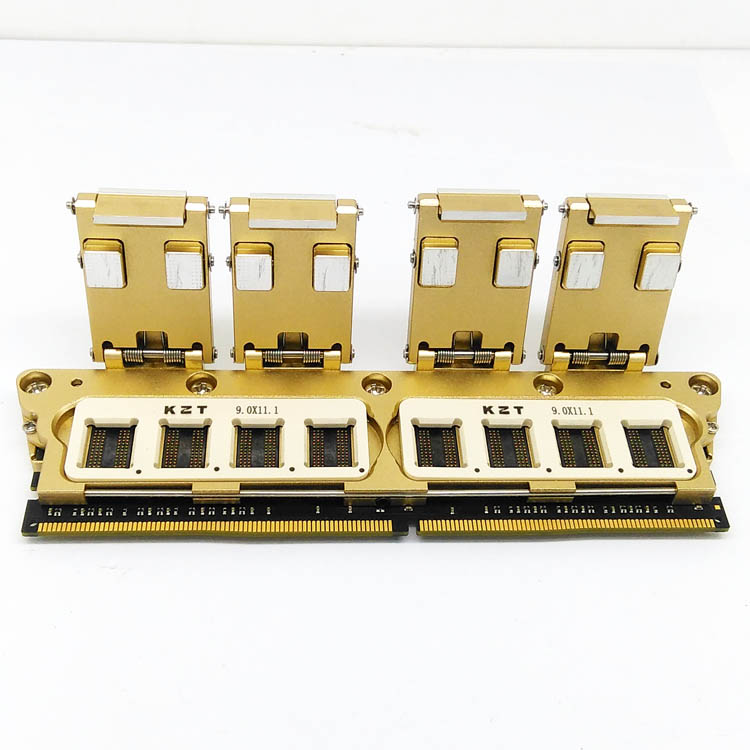

 實物圖
