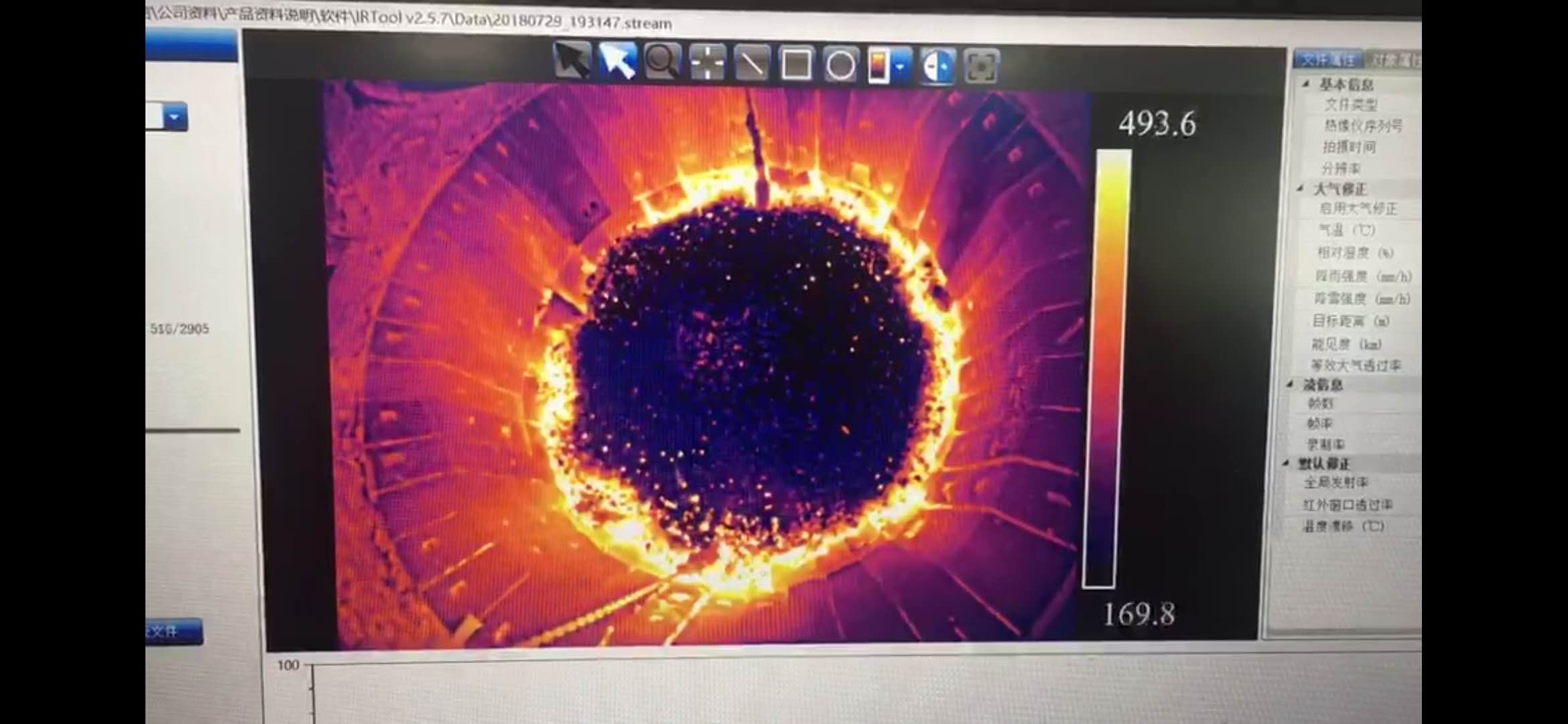

高溫工業監控系統高爐爐頂成像系統

在線式高爐爐頂紅外測溫?zé)岢上駜x 主要應用于鋼廠高爐爐頂布料成像 軟件介紹： ?針對在線式紅外熱像儀專門研制 ?實時熱像監控，支持多機直連 ?多種輔助工具方便數據處理分析 ?直方圖、溫度曲線實時或離線分析 ?方便設置告警閾值，多種告警模式 ?多種數據格式存儲方便分析 在線式紅外熱像儀 DY-86G 技術參數 電子元件類型 非制冷焦平面探測元件 像元數 384×288 像元間距 17μ m 波長范圍 8～14μ m 熱靈敏度（NETD) ≤50mk@30℃ 幀頻 50Hz 圖像處理與顯示 成像時間 ≤10S 調色板 多種調色板，白熱、黑熱、鐵紅等 對比度、亮度 自動 / 手動 圖像模式 HDR 寬動態模式 OSD 支持 測溫分析 測溫精度 ±2℃或±2%取較大值 測溫范圍 低中高溫度段（可自 由切換） -20~﹢200℃ -20~﹢800℃ -20~﹢1600℃ 可按需求定制 接口模塊 數據接口 RJ45 千兆網 協議支持 默認 UDP 電源接口 2EDGKD-3.81mm/2P 輸入電源電壓 7～12VDC 功耗 <3W 反接保護 有 過欠壓保護 有 環境參數 工作溫度 -10℃～+65℃ 存儲溫度 -40℃～+70℃ 抗溫度沖擊 5℃/min（-40℃～+60℃） 抗振性 4.3g，x、y、z軸每軸2小時 抗沖擊 加速度 25g，半正弦波，脈沖寬度 6ms，安 濕度 ≤95%(非冷凝) 鏡頭 焦距 f=3.3mm/F#1.5 視場角 100°×79° 調焦方式 手動 物理特性 外形尺寸 PCB:40mm×40mm 重量 ＜160g（不含鏡頭及鏡頭底座） 鏡頭選配 支持 安裝孔 四面均有兩個 M3×4 全自主研發在線式紅外熱像儀系列軟件 ?針對在線式紅外熱像儀專業研制 ?實時熱像監控，支持多機直連 ?多種輔助工具方便數據處理分析 ?直方圖、溫度曲線實時或離線分析 ?方便設置告警閾值，多種告警設置 ?多種數據格式存儲方便分析
