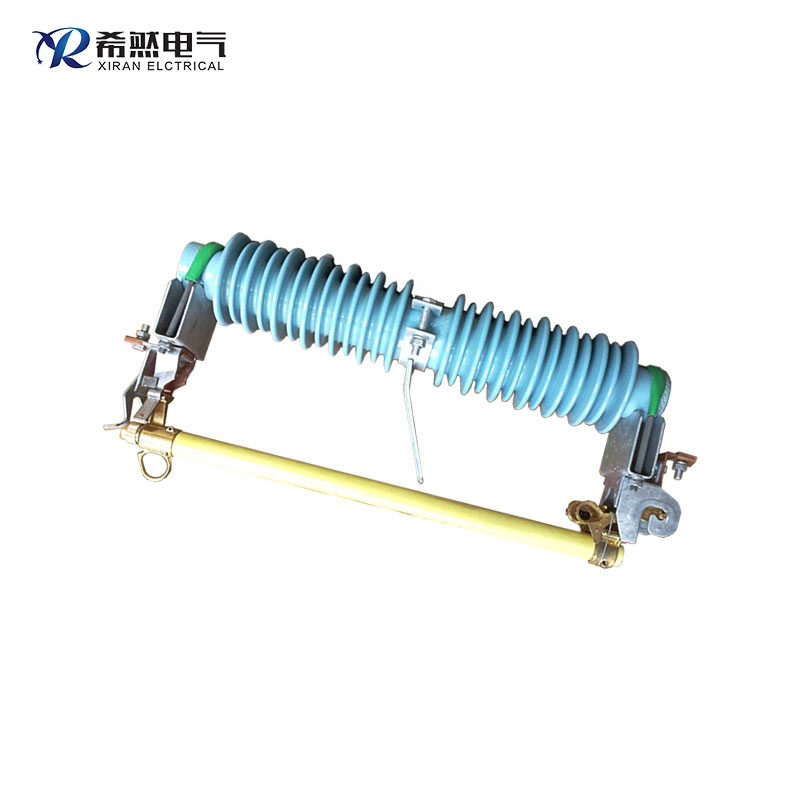

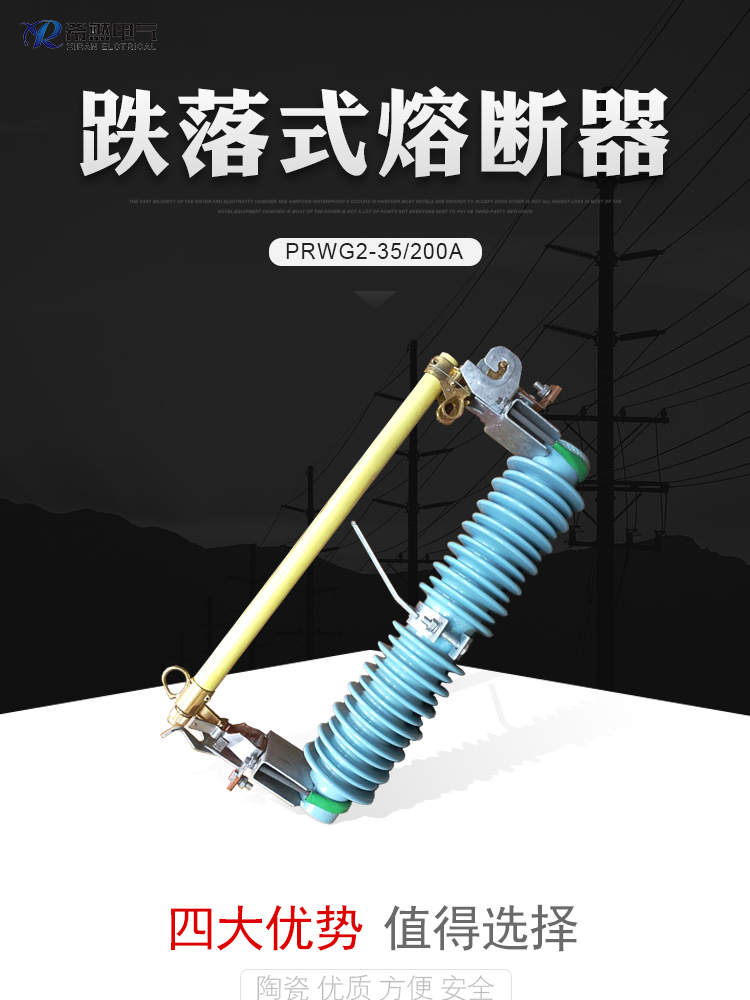

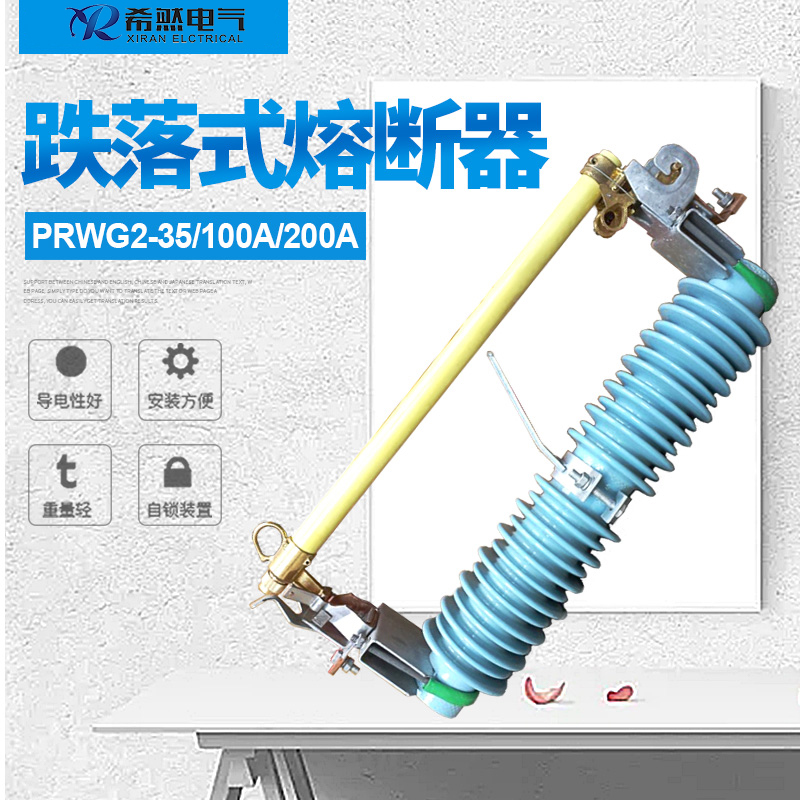

【PRWG2-40.5/100A】 令克開關 別稱 跌落式熔斷器

【PRWG2-40.5/100A】 令克開關 別稱 跌落式熔斷器 【PRWG2-40.5/100A】跌落式熔斷器簡介 跌落式熔斷器安裝在10kV配電線路分支線上，可縮小停電范圍，因其有一個明顯的斷開點，具備了隔離開關的功能，給檢修段線路和設備創造了一個安全作業環境，增加了檢修人員的安全感。安裝在配電變壓器上，可以作為配電變壓器的主保護，所以，在10kV配電線路和配電變壓器中得到了普及。 戶外型號 戶外跌落式熔斷器適用于交流50HZ，額定電壓10KV的電力系統中，作輸配電線路和電力變壓器的過載和短路保護以及分、合額定負荷電流之用。 廣泛使用的戶外跌落式熔斷器的型號有RW7型、RW11型和RW12型三種。 工作原理 熔絲管兩端的動觸頭依靠熔絲(熔體)系緊，將上動觸頭推入"鴨嘴"凸出部 分后，磷銅片等制成的上靜觸頭頂著上動觸頭，故而熔絲管牢固地卡在"鴨嘴"里。當短路電流通過熔絲熔斷時，產生電弧，熔絲管內襯的鋼紙管在電弧作用下產生大量的氣體因熔絲管上端被封死，氣體向下端噴出，吹滅電弧。由于熔絲熔斷，熔絲管的上下動觸頭失去熔絲的系緊力，在熔絲管自身重力和上、下靜觸頭彈的作用下，熔絲管迅速跌落，使電路斷開，切除故障段線路或者故障設備。 在現實的10kV線路系統中和配電變壓器上的熔斷器不能正確動作，其原因之一是，電工素質差，責任心不強，常年不進行跌落式熔斷器的維護和檢修;原因之二是，跌落式熔斷器的產品質量低劣，不能靈活的拉、合操作。兩原因降低了跌落式熔斷器的功能?，F(xiàn)實中經常出現缺熔管、缺熔體或用銅絲、鋁絲甚至于鐵絲勾掛代替熔體的情況。使得線路的跳閘率和配電變壓器的故障率居高不下。 安裝及使用環境條件 1.產品正常使用條件:環境溫度不高于+40度，不低于-40度;海拔高度不超過1000m;風速不超過35m/s;地震強度不超過8度。 2.產品不適用于下列場所:有燃燒或危險的場所;有劇烈震動或沖擊的場所;有導電、化學氣體作用及嚴重污穢鹽霧地區。
