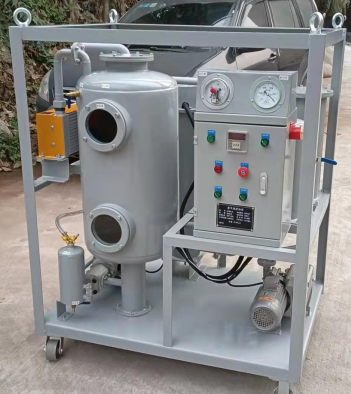

廠家優惠多功能透平油真空濾油機

一、用途及特點 ● 用途： TL系列環保型透平油（汽輪機油）真空濾油機，凈化發電機組的透平油（汽輪機油）及低粘度的循環用潤滑油。主要適用于電力、化工、石油、冶金、礦山、鐵路、航空、船舶、機械加工等行業。 TL系列環保型透平油（汽輪機油）真空濾油機，主要對進水的乳化油液，除能脫除油中的水份、氣體外，并對酸值、皂類、膠質、機械雜質、固體顆粒等凈化。解決了現有發電機組因軸封不嚴、汽封漏汽、冷油器滲漏、油凈化裝置除水效果差，造成的各部件銹蝕、調速失靈，油臟不能有效正常工作的問題。 TL系列環保型透平油（汽輪機油）真空濾油機，除脫水、破乳、凈化過濾用途外，還可以串聯發電機組在線運行，定期發電機組管線及裝置中影響油液正常工作的各類固體物與機械雜質。凈油機處理后的透平油（汽輪機油），滿足《電廠運行中汽輪機油質量標準》GB/T7596-2000標準。外觀清澈透明。 ● 特點： 1、脫水破乳既能容易的分裂出油中的大量水分，也能脫除油中的微量水分。含水量≤30-50PPm。 2、過濾凈化性能強，處理劣化污染的透平油，使指標迅速恢復到《運行汽輪機油污染度控制標準》之內，清潔度NAS≤6級。 3、集重力、汽化、聚結、真空分離等優點于一體。設備運行安全、自動化程度高，連續凈化油品不浪費油料。 4、整機控制易操作、易維護。設有油位液位磁性自動補償控制儀，避免濾油機普遍存在的油泵空載、跑漏油現象。并裝設壓力自動控制器，超壓自動報警停機；自泄真空聯鎖裝置；遇故障自動停機；自動排水；電磁閥自動關閉。發電機組永無回油、跑漏油的可能性存在，在線運行、無人看管、運行安全。 TL真空濾油機通過精細過濾，采用強化親油疏水技術，改變油水界面。油中細小水分子加速運動，迅速聚結沉降分離，自動排除。采用雙級真空高速蒸發，冷凝除去油中微量水份，在脫水過程中多級濾材同時完成冷凝，過濾雜質及其它有害成份。 技術項目 型號 單位 TL-20 TL-30 TL-50 TL-80 TL-100 TL-150 TL-200 TL-250 TL-300 流量 L/min 20 30 50 80 100 150 200 250 300 工作壓力 Mpa ≤0.4 工作真空度 Mpa -0.070~-0.098 恒溫控制范圍 ℃ 0-100 總功率 KW 18 20 35 40 53 68 85 100 160 水份 PPm ≤30-50 破乳化度 Min ≤15 機械雜質 / 無 顆粒度 MOOG ≤6級 閃點（閉口） ℃ ≥170 外觀 / 透明 噪聲 db（A） ≤65 連續工作 H ≥260 電源 V 380V 50HZ 進（出）口油管 mm 25 25 25 32 32 40 40 50 65 設備重量 Kg 480 580 700 750 950 1020 1500 1800 2000 外形尺寸 mm 950× 700× 1200 1000× 800× 1350 1000× 850× 1450 1350× 950× 1550 1600×1000×1550 1700× 1100× 1650 1800×1100×1750 1900×1250×1850 2000× 1250× 1950 二、產品規格及技術參數 三、處理油后的主要技術指標 水份mg/L ≤ 30-50（GB/T7600） 破乳化度min ≤15 （GB/T7605） 機械雜質% 無 清潔度NAS 工 ≤ 6級（GB/T7596） 閃點（開口）℃ ≥ 170（GB/T276） 外狀 透明 四、工作原理（參見圖一） TL系列環保型透平油（汽輪機油）真空濾油機通過精細過濾，采用強化親油疏水技術，改變油水界面。油中細小水分子加速運動，迅速聚結沉降分離，自動排除。采用雙級真空高速蒸發，冷凝除去油中微量水份，在脫水過程中多級濾材同時完成冷凝，過濾雜質及其它有害成份。 進油 （圖一） 五、工作流程（參見圖二） 凈油機工作時，乳狀污染油由粗濾器除去較大顆粒的機械雜質后進入電加熱器，乳狀油液加熱到一定溫度后，油的粘度降低，有利于水珠的聚結和沉降。熱油經旋流器分配進入油水分離塔，在親油劑和疏水劑相互作用下，油中細小分散的乳狀水滴逐漸匯集成越來越大的水珠，在油膜張力與重力共同作用下，油中的水珠聚結并沉降到底部?jī)?chǔ)水器，脫除了大量水份的油液，經過精密過濾后進入真空罐，油液逐層流過反應環內外表面呈薄膜狀蒸發。對油中殘余含水進行真空分離后，還可將油引入再生罐，對已劣化的油進行再生，以脫除油中的酸值、皂類和色素等。 工作流程圖 （圖二） 六、產品結構示意圖 （圖三） 1、電磁油位控制閥 2、風冷卻系統 3、壓力表 4、真空表 5、電源急停 6、恒溫控制儀 7、冷卻起動開關 8、真空起動顯示 9、真空停止顯示 10、真空起動按鈕 11、真空停止按鈕 12、油泵起動按鈕 13、油泵停止按鈕 14、恒溫加熱啟動按鈕 15、16、加熱器分組開關 17、總電源 18、真空系統 19、排污閥 20、進油閥 21、供輸油電機 22、23、排污閥 24、油泵 25、26、多級過濾器 27、油位觀察鏡 28、29、出油閘閥 30、取樣閥 31、油水分離塔 32、恒溫加熱管 33、真空反應分離室 34、泄氣閥35、報警器36、壓力保護器37、旋轉足輪38、電控液位
