廠家優惠各型號壓力式板框?yàn)V油機

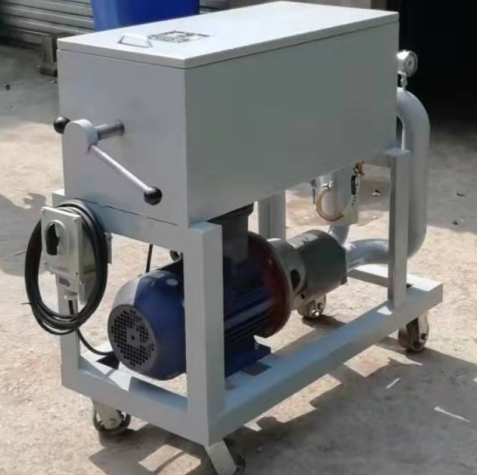

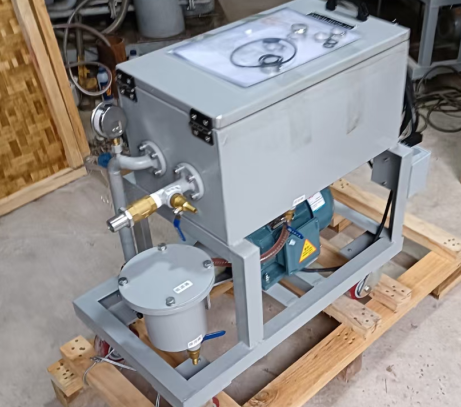

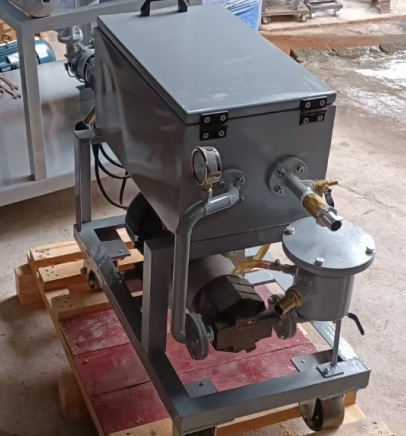

一、用途與功能 ?? ?LY系列板框壓力濾油機是專為電廠、電站、工礦企業變電所、潤滑油庫房、拖拉機站、石油、化工、冶金、國防等單位設計的，主要用來過濾變壓器油、汽輪機油、航空液壓油、燃油類油品及其它油液中的水分與雜質。板框式濾油機由過濾床、油泵和過濾器等元件組成。濾板和濾框間襯有作為過濾介質的濾紙或?yàn)V布，憑借壓緊裝置的壓力，將濾板和濾框固定形成一個單獨的過濾室。被壓緊在濾板和濾框之間的濾紙或?yàn)V布起油過濾作用。 二、注意事項： ????1、檢查電源接線是否正確，機殼接地是否良好。 ????2、濾板、濾框與濾油紙放置一定要正確。 ????3、壓緊濾板不要用力過猛，機身放置平穩。 ????4、使用時應隨時監視壓力及油箱油位，發現油泵聲音異常，應立即停用并進行檢查。 ????5、用完后將機箱內存油清理干凈，斷開電源。 三、結構組成 本機是由齒輪泵1、濾清器4、安全閥5、回油閥3、放液水嘴7、濾床8（包括壓力表、濾板、濾紙、濾框、油盤）、前支架12、后支架9、底盤11、拉桿13聯軸器10及電動機安裝在底盤之上濾床之下，濾清器安裝在齒輪泵的前側，在濾清器上裝有回油閥，并用聚氯乙烯管與油盤連接，濾床安裝于齒輪泵與前后支架上邊，其中濾板、濾框（見表1）順序交替地組成各個獨立的過濾室，濾紙夾在濾板與濾框之間。進、出油口膠管連接在進、出管接頭15、6上，該濾油液從濾清器進油孔處吸入，通過濾清器去除較大的雜技質后，再進入齒輪泵。由于電動機通過聯軸器帶動齒輪泵旋轉，使齒輪對油液產生擠壓作用，因而使濾油液流進濾床。滲透出濾油紙將油中雜質濾凈。由于濾油紙的毛細管作用，可以吸收油中殘留水份。然后將濾油液從油管排出。安全閥的作用是控制管道系統的壓力，當油壓超過規定值時，安全閥就立即啟動，使濾油液在泵中自行循環，油壓不再上升，以確保設備安全運轉?；赜烷y借助齒輪泵進油口的真空作用，將油盤內的油吸入濾清器。放液水嘴供取油樣進行耐壓及其它理化性能試驗。由于本機采用底盤滾輪14結構，可以通過人力拉動拉桿進行移動。 四、外型結構圖與工作原理圖 五、技術參數 型號 單位 LY-30 LY-50 LY-100 LY-125 LY-150 LY-200 LY-300 濾油能力 L/min >30 >50 >100 >125 >150 >200 >300 工作壓力 Mpa 0.5 過濾面積 ≥㎡ 0.48 0.6 1.35 1.55 2 2.5 3.1 板框尺寸 mm 180×180 280×280 壓緊方式 手動螺旋壓緊 濾框數量（小環） 14 16 18 20 24 29 34 濾板數量 15 17 19 21 25 30 35 齒 輪 泵 流量 L/mi >30 >50 >100 >125 >150 >200 >300 提高壓力 Mpa?????????????? 0.6 電動機 功率 KW 1.1 2．2 3 5.5 轉數 r/min 1400 進油管徑 32 44 50 60 出油管徑 32 32 44 60 外形尺寸 長 mm 800 900 1000 1100 1200 寬 Mm 300 440 高 Mm 720 840 1000 濾紙尺寸 mm 280×280 280×300 重量 Kg 78 88 132 182 212 232 282 精度 玻纖紙≤1-3微米??????????棉紙≤5-10微米 六、操作方法 1、操作者必須熟悉本機性能及調試方法。 2、清洗管道系統和機器內腔。 3、機器啟動后，應經常檢查壓力表的讀數和機器運轉情況，一旦發生機器異常，應立即停機，排除故障后再開機。 4、根據濾油容量，待循環過濾2－3倍的濾油量后，旋開放油水嘴，取出油樣試驗，直至合格為止。 5、設備工作一段時間后，壓力升高到0.5Mpa以上或壓力比初始?jí)毫ο陆?，系統濾紙擊破或?yàn)V紙吸收大量的水份毛細孔擴張，就需更換濾紙。 6、安全閥在出廠前已經檢查調整好，并用鉛印加封，不得隨意拆卸，如確有必要進行調整時，須試驗合格后方可繼續使用。 7、工作時應注意油標，如油盤內存油過多時，可開啟回油閥，將油盤內存油放凈，再關閉回油閥。 8、當油內水份過多時，應將油液加溫，使水份蒸發一部分，待冷卻至室溫時再進行過濾。 9、過濾結束，應清理設備，涂上防銹油，放在干燥通風之處。 七、維修與保養 1、所有密封表面，不用時應涂上防銹油，防止密封表面銹蝕（如濾板、濾框、止推板、壓緊板等）。 2、濾網、梯行螺桿等清洗干凈，涂防銹油。 3、所有管道接頭，應包扎封口，防止異物進入管道系統。 4、機器在移動過程中，防止撞擊、翻倒，以免損傷機器和降低機器工作性能。 5、產品不得露天存放，以免風吹、雨淋、日曬、夜露和塵土粘沾，如條件限制不得已時須采取防雨措施。 八、簡易故障的排除方法 故障原因 排除方法 油路系統連接處漏油 擰緊螺帽或更換密封墊片。 濾油量不足 1、清洗濾油器。 2、檢查濾板及濾框的同一凸耳是否置于一邊，且與前壓板凸耳相同。 3、濾紙的兩孔是否對準濾板的兩孔。 安全閥漏氣壓力上不去 1、調整彈簧壓力至安全閥開啟壓力。 2、將安全閥清洗后用金剛砂研磨。 濾油機不能啟動 1、保險絲燒斷應更換。 2、插頭接觸不良檢查后予以檢修。
