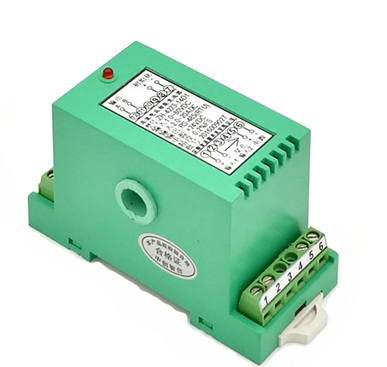

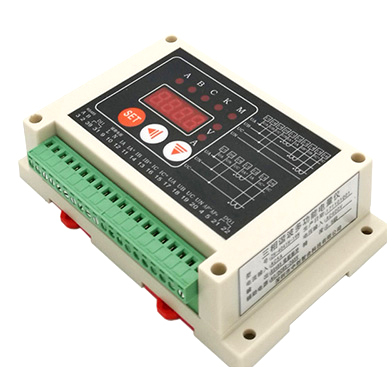

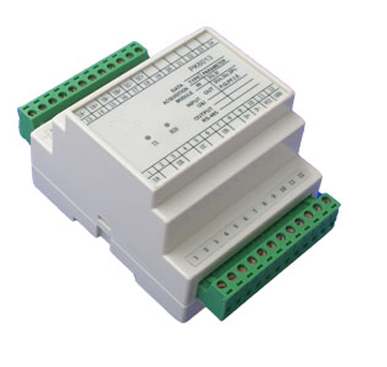

德明電子 諧波三相多功能電量?jī)x

4041H諧波三相多功能電量?jī)x是一種具有可編程測量、顯示、RS485數字通訊和電能脈沖輸出的多功能智能綜合電量測量與電量質量分析的全功能型測量模塊，能夠完成三相電參量測量(三相電壓、三相電流、有功功率、無功功率、視在功率、功率因數、頻率等)、31次諧波測量、電網質量分析(電壓波峰系數，電流K系數，電話波形因子，電壓電流不平衡度，電壓電流序量等)、四象限電能計量、數據顯示、采集及傳輸，可廣泛應用變電站自動化、配電自動化、智能建筑、企業內部的電能測量、管理、考核。測量精度0.5級，實現LED現場顯示和遠程RS-485數字接口通訊，采用標準MODBUS-RTU通訊協議。 多功能電量?jī)x同時具有DIDO功能： 1路繼電器輸出(可作為本地電參量報警或遠程遙控輸出)、1路開關量輸入。 技術參數 參數 性能 輸入測量 接線 三相四線/三相三線 電壓 量程 A0V/100V 過載 持續:1.2倍，瞬時:2倍/1S 功耗 ＜0.3VA 阻抗 ＞1.8MΩ 精度 RSM測量，精度0.2級 電流 量程 AC5A/1A 過載 持續:1.2倍，瞬時:10倍/5S 功耗 ＜0.4VA 阻抗 ＜15mΩ 精度 RSM測量，精度0.2級 頻率 45-65HZ，精度±0.02HZ 功率 有功功率0.5級、無功功率1級、功率因數0.5級 電能 有功電能0.5級、無功電能1級 諧波 電壓及電流2~31次諧波，精度1% 輸出模塊 電能脈沖輸出 無源光耦集電極開路輸出，脈沖常數3600 通訊 RS485通訊接口， MODBUS-RTU協議，通訊波特率1200~19200 開關量輸出 1路繼電器輸出，觸點容量AC250V/3A，DC30V/3A 開關量輸入 1路無源干節點輸入 輔助電源 AC/DC85-265V，＜5VA 顯示 LED顯示 環境 工作溫度:-10-55℃，儲存溫度:-20-85℃ 安全 絕緣:信號、電源、輸出端子對殼電阻＞5MΩ 耐壓:信號輸入、電源、輸出間＞2KV
