杜爾裝備常壓低溫儲罐山東河北液氮液氧液氬

 低溫平底貯槽結構特點

(1) 設備基礎平臺

◇ 結構形式：平底拱蓋、立式雙層壁；

◇ 絕熱形式：珠光砂粉末堆積絕熱；

◇ 設備組成：內槽、外槽、底部絕熱層、夾層絕熱層、設備梯子平臺、設備閥門儀表及基礎平臺等組成。

(2) 設備基礎平臺

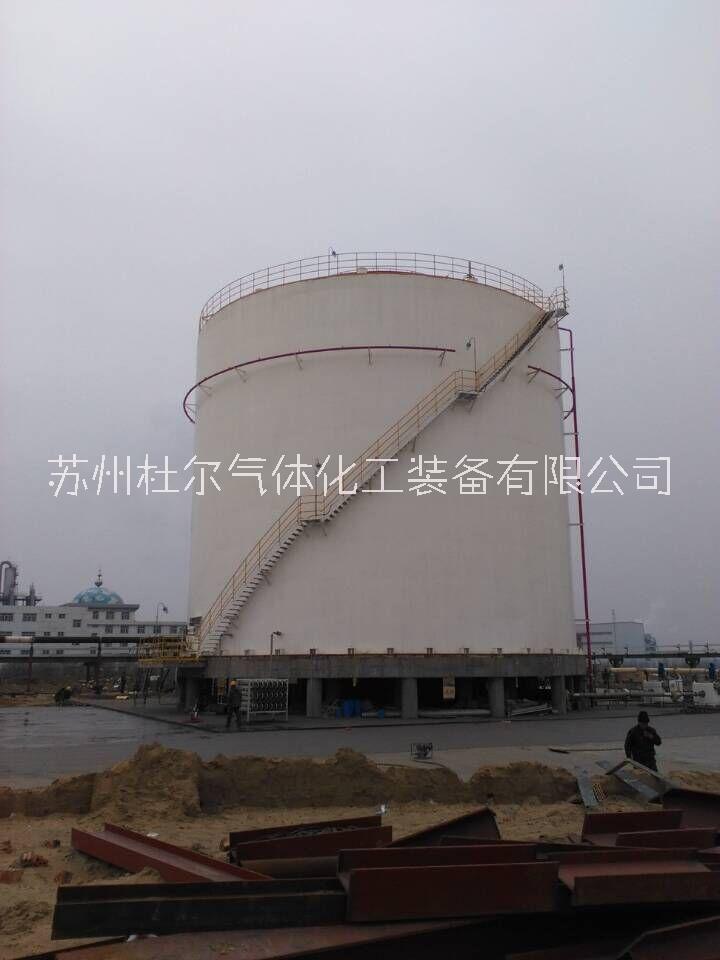

◇ 設備為平底拱蓋、立式雙層壁結構。

◇ 設備基礎采用架空式，整個設備座落在鋼筋混泥土基礎平臺之上，基礎平臺底部利用混凝土立柱支撐，設備基礎通風、隔潮，且設備被架高。

(3) 設備內外槽體

◇ 內槽主要由罐頂、筒體和底板組成，各部件材料均采用奧氏體不銹鋼S30408。槽體設置頂人孔和側人孔，頂人孔主要用于在施工和設備檢修時進入內槽；側人孔為工藝人孔，設備制作完畢后焊接封死；內槽底部基礎均勻預埋錨帶，通過錨帶可將整個內槽緊固于底部基礎之上，同時還可防止內槽在舉升力作用下，底部產(chǎn)生外凸變形。

◇ 外槽主要由頂蓋、筒體和底板組成，各部件材料采用Q235B鋼板。槽體設有的頂人孔和側人孔，以便設備的檢修和維護。外槽底板鋪設在基礎平臺上，并通過預埋鋼板將外槽體緊固于基礎平臺上，底板側邊采用防止水分進入的結構。

◇ 內外頂蓋采用徑向（環(huán)向）帶肋拱頂結構。

◇ 內外筒體采用內置扁鋼加強結構。

◇ 內筒體上部與頂蓋(承壓環(huán))、筒體下部與底板聯(lián)結的關鍵承壓部位采用厚板和筋板加強結構，保證能夠承受足夠的壓力。

◇ 底板采用弓形邊緣板與中腹板組合承壓結構。
