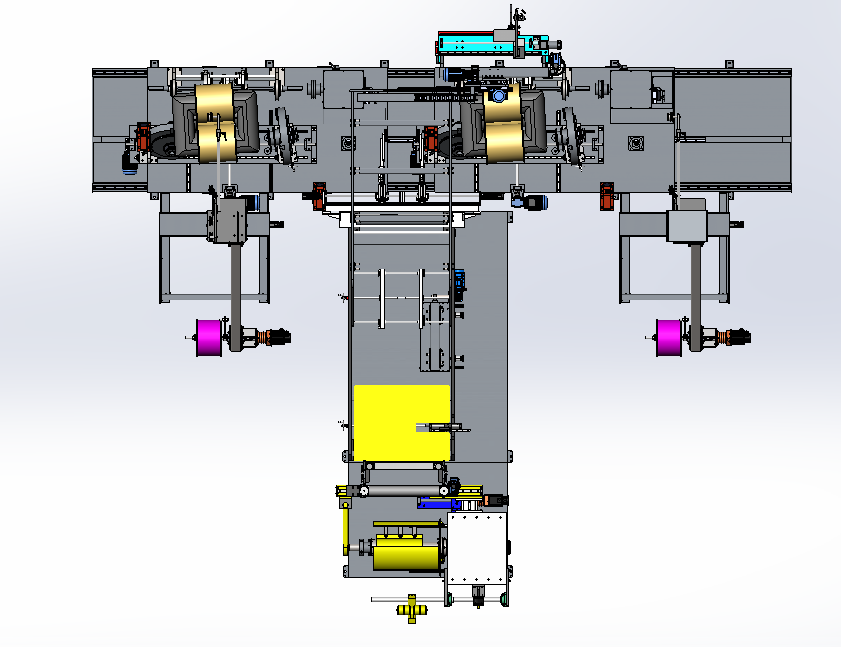

泰安鑫杰機械 非晶箔繞機 非晶立體卷鐵芯繞線機(RX-SJFJ-400型) 非晶箔繞機 鋁銅箔繞 一級效能

產品特點 ◆設備功能 RX-SJFJ-400型三角立體非晶卷鐵芯繞線機特用于立體三角形非晶卷鐵心變壓器線圈的繞制，該機型選用低壓箔式繞線機和立體三角形繞線機的結合體，設計生產完成的一體化設備。也可通過更換主繞機頭作為普通箔繞機和自動排線繞線機使用。 設備自帶兩套主繞機構，可以同時進行低壓箔繞和高壓線繞，明顯提高設備的繞制效率。 箔式線圈是以不同厚度的銅或鋁箔帶為導體，以寬帶狀的絕緣材料為層間絕緣，以紙板條絕緣材料或者折紙為端絕緣，在箔式繞線機上一次完成卷繞，形成卷狀線圈。同時完成線圈內外側引線的焊接及外表面包扎。設備的各項功能為制作符合規范要求的箔式線圈提供了足夠的支撐。本機為生產此類電器產品部件的必要設備。 三角立體非晶卷鐵芯繞線機 序號 設備組成及結構 1 箔開卷裝置 1套 2 層絕緣開卷裝置 2套 3 卷繞裝置 2套 4 主機架帶裝配底座 1套 5 自動糾偏裝置 1套 6 清潔裝置 1套 7 送料裝置 1套 8 電控裝置 1套 9 氣控裝置 1套 10 自動焊接裝置 (含焊機) 1套 11 高壓伺服放線架 2套 12 高壓自動排線機構 2套 本箔繞機由以下幾部分組成： ?箔料開卷機 作為箔帶的開卷機構，除了起支撐卷料、放料作用外，同時具有調偏的隨動功能。開卷機構的主軸有一方形截面，通過3組連桿支撐3個脹塊，可將卷料撐緊在承料筒上。主軸可主動式作正向或反向運轉進行開卷放料和收料，便于隨時調整工況。主軸上采用大功率伺服電機來控制張力，使緊力的調節范圍寬廣。張緊力控制采用數碼管顯示，顯示直觀，控制精度1%。張緊方式具備以下三種模式：①有張力并倒轉；②有張力不倒轉；③無張力自由態。三種模式可以任意調用。整個開卷機構通過大規格直線導軌與主機架連接，配置了伺服動力系統，按照PLC主控系統的指令，開卷機構將沿導軌快速準確地作左右移動，以便保證箔料按調偏檢測信號的反饋始終處于準確位置，實現箔帶的調偏功能。 ?卷繞裝置 能分別繞制三角立體非晶卷鐵芯變壓器高、低壓線圈；鐵心能根據繞制需要軸向正反轉；繞制線圈時鐵心反轉齒輪并鎖緊；繞制線圈前拖板能前后移動；機臺能根據繞制位置需要前、后、左、右移動，輸出轉矩通過卷繞軸實現線圈的繞制。卷繞機的機械強度與輸出轉矩是設計時優先考慮的，本設計按工件材料的max極限尺寸和工藝要求的張緊力上限。卷繞機機箱由厚鋼板拼焊組成，退火消應力處理后進行機加工。傳動機構和減速箱的齒輪均采用大模數、斜齒輪、硬齒面參數，齒形經磨削工藝制作而成。保證了大轉矩輸出時的機械強度及設備整體的運轉平穩和極低的工作噪音。采用變頻無極調速，滿足低速時提供max轉矩，合適的轉速。高速時提供合適的轉矩，max的轉速。以滿足不同的繞制工藝要求。主軸卷繞時，啟動、停車加速度的斜率設置合理，并配置了制動功能，提高了設備的操作性。采用大功率重載變頻特用電機，充裕的儲備功率。 本設備配備兩套卷繞裝置（我公司獨自研發），兩套卷繞裝置可以通過伺服電機驅動在基座上左右移動并定位，因此可以同時繞制低壓箔式線圈和高壓線圈。 ?層絕緣開卷裝置 層絕緣開卷裝置是支撐絕緣料卷并使絕緣材料在卷繞時產生張力的機構。本系列繞線機共有二套層絕緣開卷機構?？梢酝瑫r提供二層絕緣紙或薄膜。這個 本機器主要性能參數 三角立體非晶卷鐵芯繞線機 序號 項目 規范參數 RX-SJFJ-400 1 線圈繞制參數 1.1 繞制變壓器容量范圍 30～630KVA 1.2 繞線方式 臥式操作 1.3 主動齒輪齒數 65齒/3模 1.4 設備承重max工件重量(鐵心+線圈) 1500KG 1.5 繞制范圍 max鐵心高度：1000mm max旋轉直徑：1000mm max繞制線圈直徑400mm(低壓外徑) 線包max高度700mm 2 線圈材料 2.1 材質 銅箔/鋁箔 2.2 厚度 銅箔：0.3-2mm 鋁箔：0.5-3mm 2.3 箔寬 100~400mm 3 開卷機 3.1 卷料內徑 直徑460/500mm 3.2 卷料外徑 直徑1000mm 3.3 承料筒有效長度 600mm 3.4 承料筒脹縮大小 直徑420-520 3.5 承料筒承載 1500kg 3.6 張緊力 0-5000N 4 卷繞機 4.1 工作力矩 大于2600Nm 4.2 卷繞功率 5.5KW 4.3 調速方式 變頻無級調速 4.4 鐵心翻轉轉數 1（r/min） 4.5 線繞max扭矩 700Nm 4.6 線繞max轉速 300rpm 4.7 繞制高壓線規格 漆包線0.5~4mm 扁線≤3x8mm 5 焊接方式 TIG 5.1 焊接速度 自動0-1.2M/min 6 自動排線裝置 6.2 排線精度 0.1mm 6.3 排線行程 500mm 7 層絕緣裝置 7.1 絕緣層外徑 小于400mm 7.2 絕緣層內徑 76mm 7.3 工作力矩 10Nm 7.4 可用軸長 400mm 9 電控系統 9.1 電控方式 PLC自控方式 10 計數精度 0.01匝 11 糾偏的方式 光電自動糾偏 11.1 糾偏精度 ±0.5mm 產品實拍
