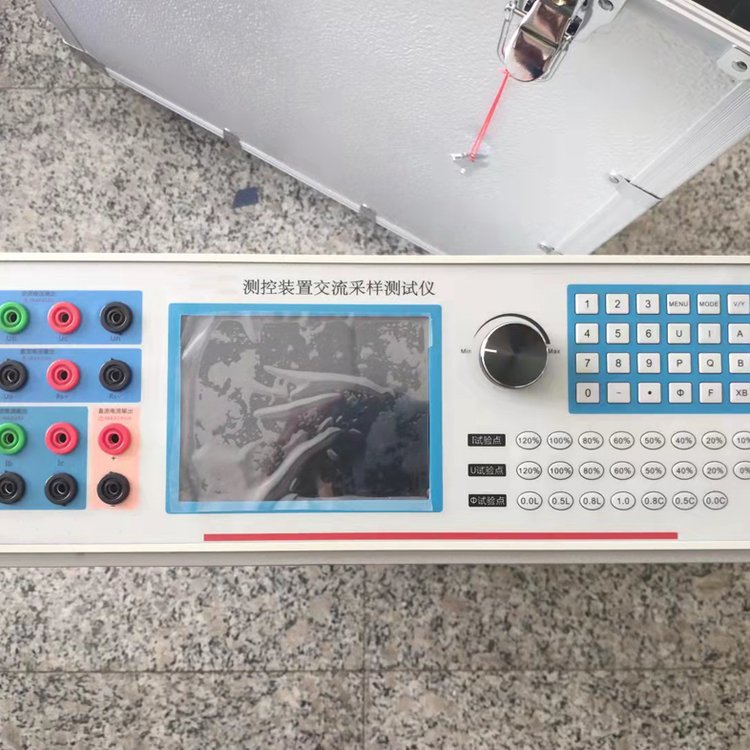

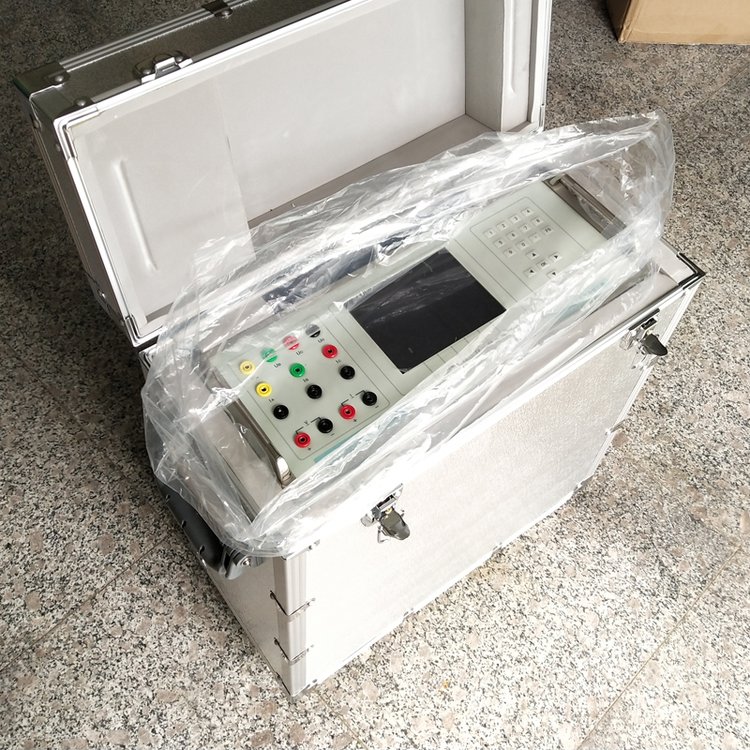

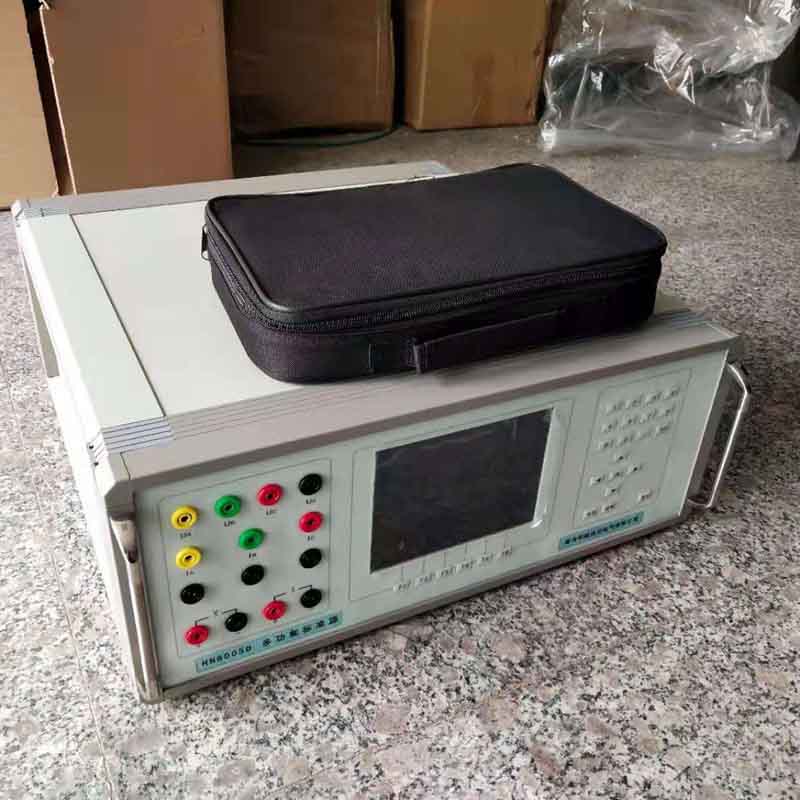

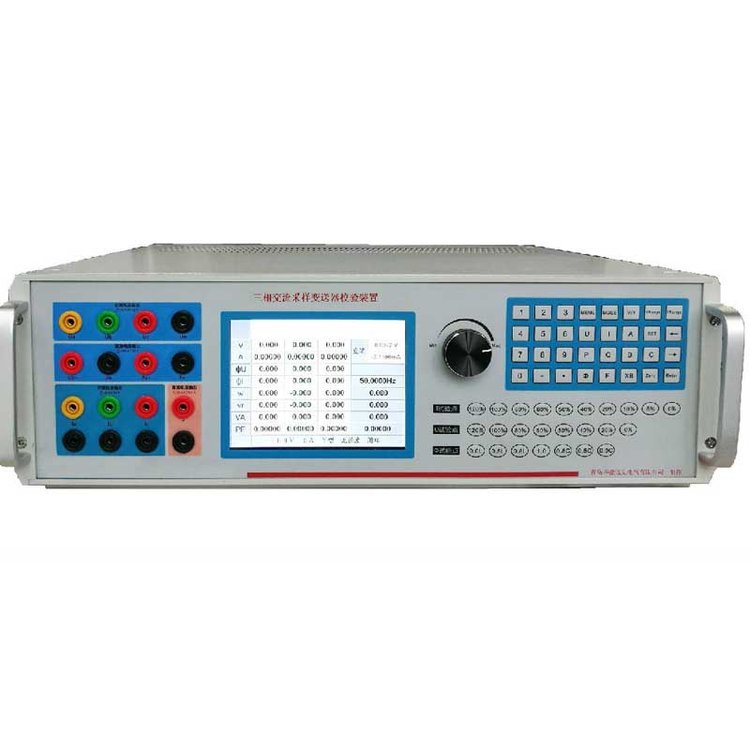

HN8002A交流采樣變送器校驗裝置 功能簡介： 主要是用于交流采樣裝置以及電測量變送器的檢驗， 功能特點： 1．交流采樣變送器校驗裝置能夠自動檢驗出電力系統交流采樣裝置以及電測量變送器存在的一些誤差，變送器輸出的直流電壓中的紋波含量以及響應時間等。 2．交流采樣變送器校驗裝置中能夠生成2～31次諧波的畸變波，其中諧波個數、次數、幅度等對于基波的相位是可以進行程控的。適合現場校驗交流采樣器和電測量變送器。 【圖片】 產品主要技術指標 交流電壓校準 交流電壓校準分為交流電壓檔位源輸出滿度校準和交流電壓檔位表（裝置內部標準表）滿度校準。調試員一般只需對各相超差的交流電壓檔位進行“表校準”。也可源、表同時校準。 A 交流電壓檔位源校準 A．1 “交流電壓檔位源校準”界面如圖（31）。在這里，可通過數字鍵“7”選擇所校的檔位、“8”選擇所校交流電壓的相別。按“9”鍵可切換到交流電壓檔位“表校準”。 A．2 校準方法 A．2．1 選擇好所校的檔位、相別后，按數字鍵“1”至“5”步進，配合數字鍵“6”（升/降）調節輸出電壓，使外接更高等級的標準表讀數為該檔位的99.999%滿度，誤差在±0.02%之內，按“OK”鍵（此時界面中“新系數”一欄中將顯示新的系數）。 A．2．2 如需校該檔位其他相的源時，按數字鍵“8”切換到所需校的相。按本節A.2.1步驟進行校準。 A．2．3 在完成該檔位各相校準后，按“存儲”鍵，界面顯示“序號輸入：00000000”，如圖（32）。不必輸入數字，直接按“OK”鍵（此時界面中“原系數”一欄的系數將與“新系數”一欄中的系數一樣）完成存儲工作，也可輸入數字后按“OK”鍵完成存儲工作并方便以后查詢。 A．3 如需進行其它檔位、其它相別的源校準時，只要按“7”鍵切換到所需校的檔位，再按數字鍵“8”選擇其它相，選好后按本節A.2校準方法校準。 B 交流電壓檔位表校準 在圖（31）界面中，按 “9” 鍵進入“交流電壓檔位表校準”界面如圖（33）。同樣通過數字鍵“7”選擇檔位，“8”切換相別，其校準方法與源校準一樣。 C 存儲 每完成一檔的各相源、表校準后，應先按“存儲”鍵再按“OK”鍵以確認新的校準系數。
